DESCRIPCIÓN

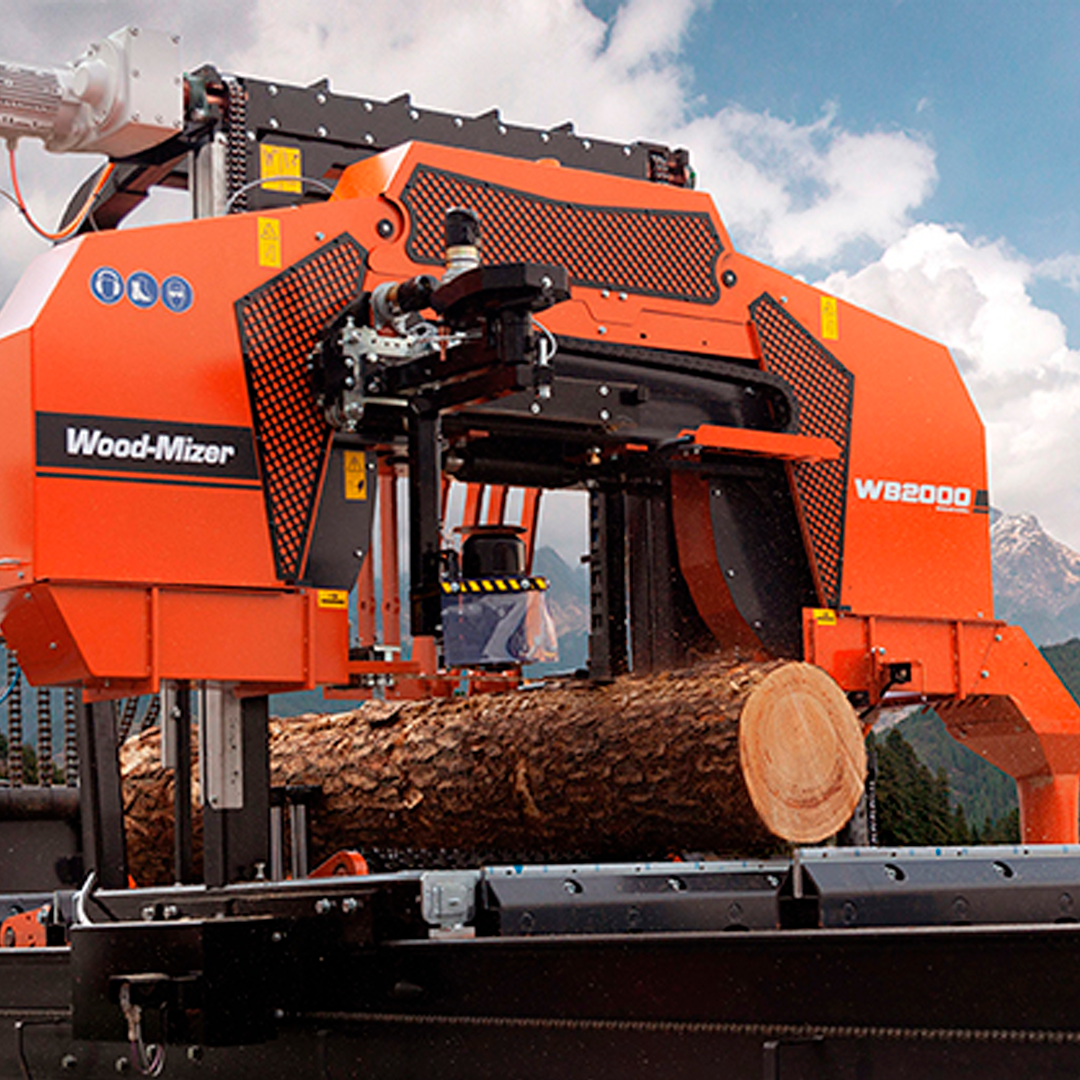

El conocimiento de Wood-Mizer en cuanto a las necesidades de los clientes en los diferentes mercados internacionales dio como resultado, un aserradero que reúne lo mejor.

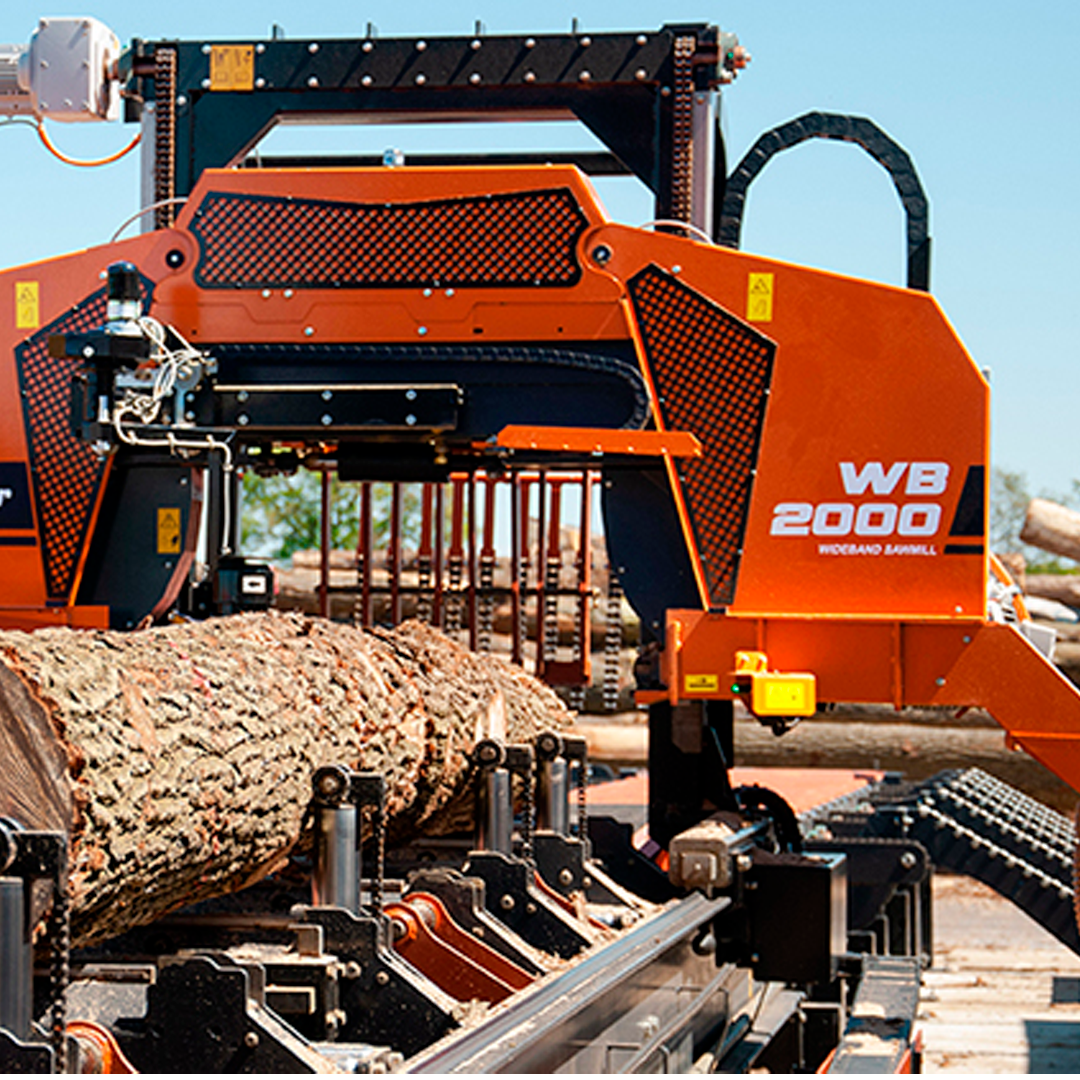

El WB2000 posee una estructura de uso industrial y ofrece un funcionamiento eficiente con un mantenimiento bajo.
Utiliza sierras de 76 mm (3″) y 102 mm (4″).
Para garantizar la mejor visibilidad de los procesos de corte y manejo de troncos, se ofrece un sistema opcional de video con transmisión en vivo con dos cámaras, ampliables hasta cuatro cámaras.
La versión PRO del aserradero cuenta con un sistema corte y calibrado (setwork) PLC automático.
La pantalla táctil de 305 mm (12”) muestra los diferentes parámetros, tales como las dimensiones del material, la altura actual del cabezal, la posición de avance o la potencia del motor. Para ajustar estos parámetros, el operador tan solo debe utilizar la pantalla táctil para introducir los nuevos ajustes.
La versión EC ofrece pantalla táctil de 145 mm (5,7”) y la última versión del software del sistema de corte y calibrado automático (Setworks PLC3).
Su moderna y sólida bancada posee una capacidad de troncos de hasta 6 toneladas. Las vigas dobles de acero macizo en forma de C que forman el armazón tienen una longitud de 400 mm (15.7″) y un grosor de 110 mm (4.3″).
Todas las funciones hidráulicas de manejo de troncos, tales como las abrazaderas, los volteadores de cadena, los rodillos mecánicos, los soportes laterales o las prensas sujetadoras, son modulares y pueden colocarse en diferentes puntos según sea necesario.
El WB2000 puede utilizarse como un aserradero individual para el procesado integral de troncos o bien como un componente para el procesado de troncos irregulares o la producción de trabajos personalizados que los equipos existentes no son capaces de realizar.
Gracias a los distintos paquetes hidráulicos y longitudes de bancada disponibles, el aserradero ofrece una gran versatilidad.
Puede aserrar maderas blandas, maderas duras y tropicales.

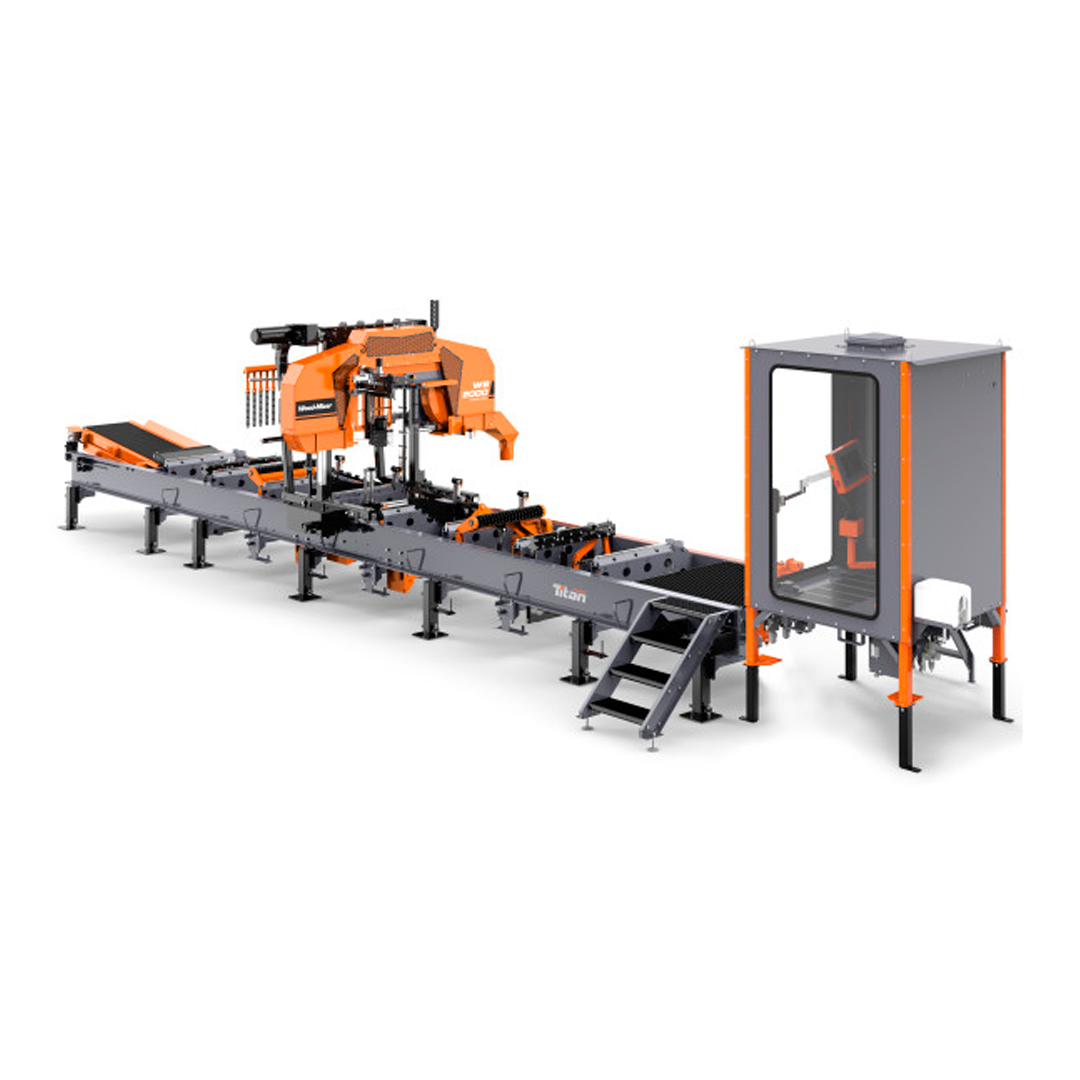

VERSIÓN PRO
La plataforma elevada con asiento para el operador y dos palancas de mando, esta equipado con un moderno panel de control táctil, y con posibilidad de agregar un sistema de visualización por cámara.
Gracias a estas opciones, el operador puede gestionar de forma eficiente todas las funciones de aserradero y manejo hidráulico de troncos.
También está disponible de forma opcional una cabina de operador con aire acondicionado.
VERSIÓN EC
La estación del operador cuenta con panel de control integrado con todas las funciones hidráulicas y de manejo del cabezal.
El sistema de cámaras opcional, permite al operador observar todo el proceso de corte.
CARACTERÍSTICAS

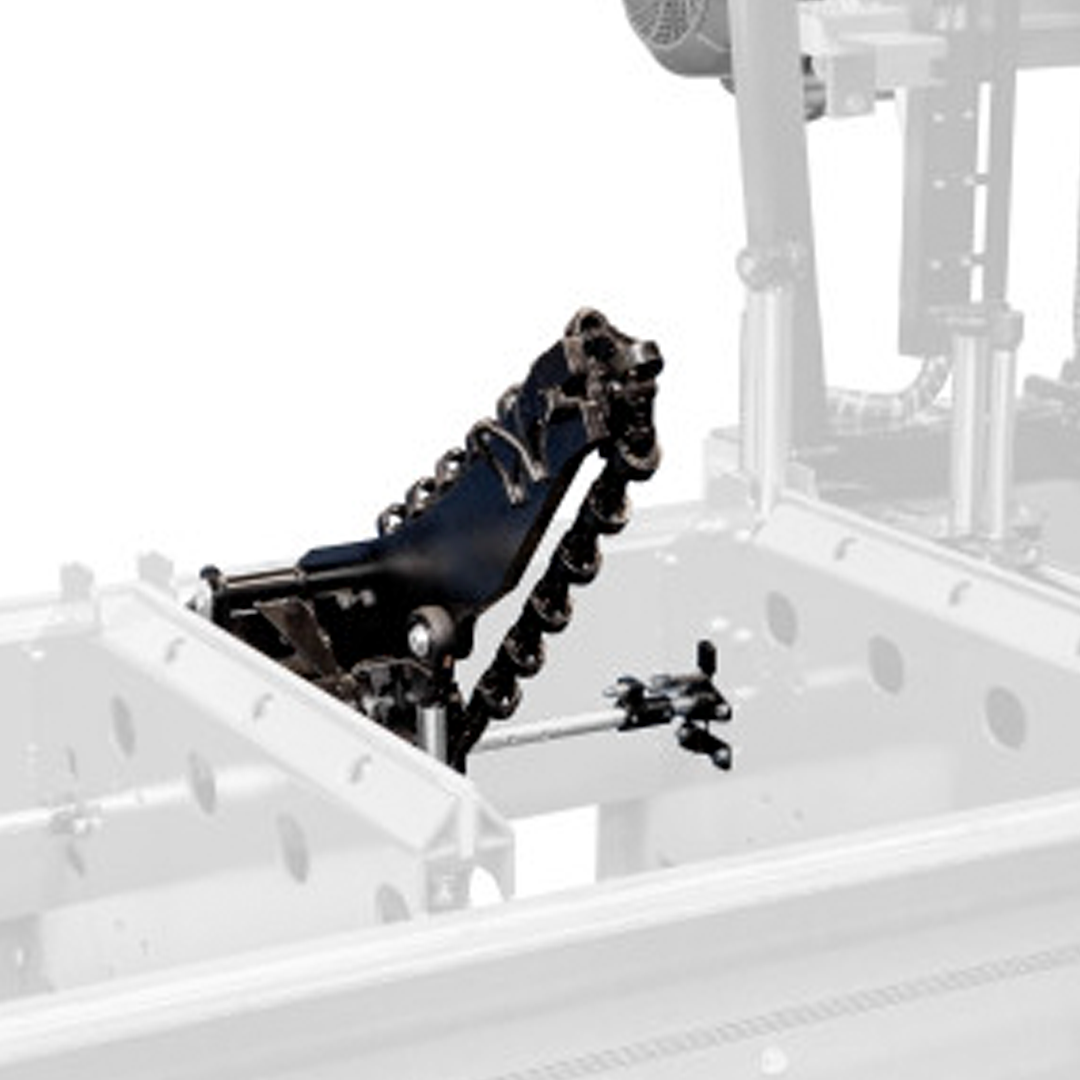

Volteador de cadena bidireccional
Equipado con un volteador de cadena para voltear los troncos rápidamente.
Prensa sujetadora de troncos central
Fija y estabiliza el tronco durante el proceso de corte y también se emplea para voltear trozas cuadradas.
Rodillo mecánico
Permite colocar el tronco en el lugar adecuado de la bancada así como retirar las trozas del aserradero.

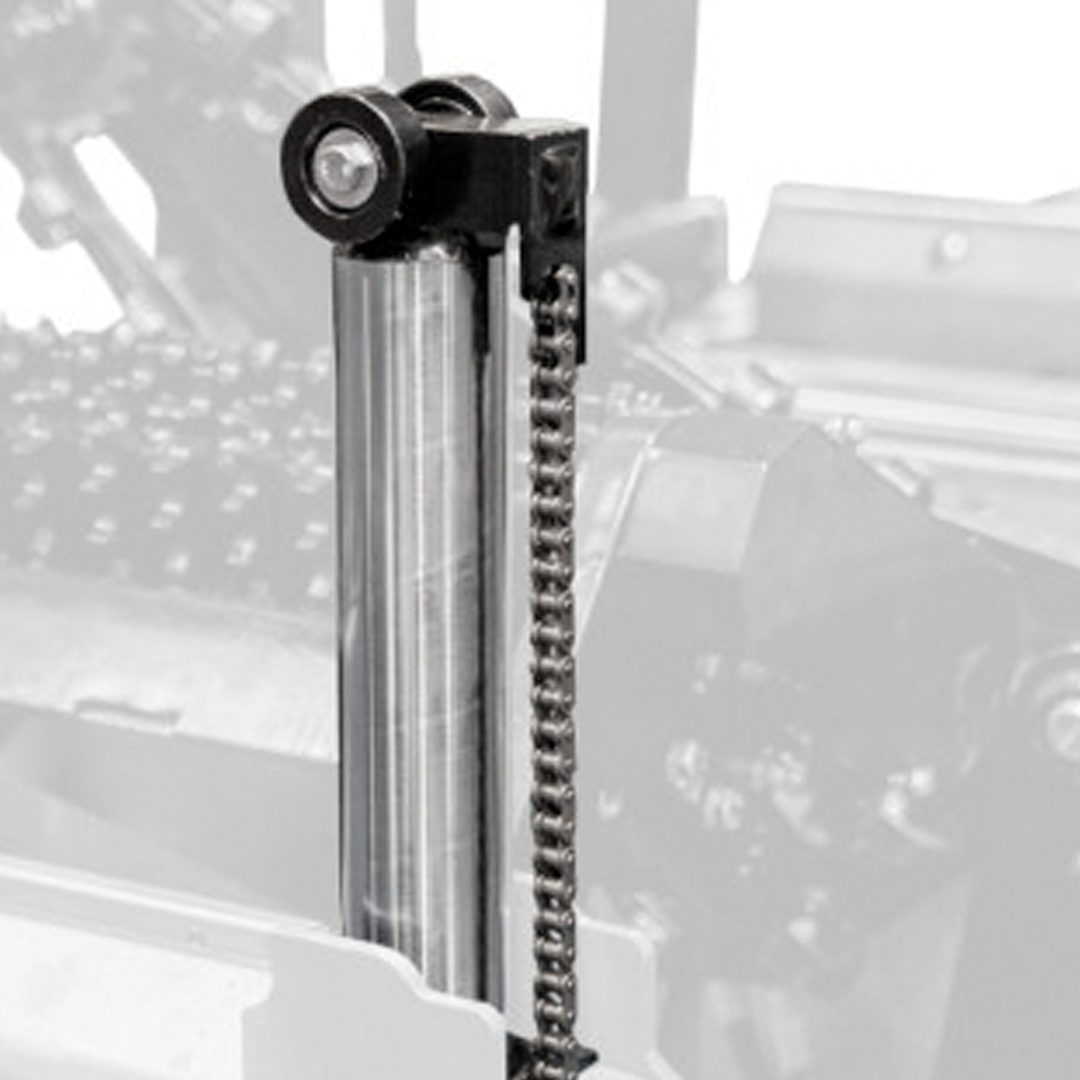

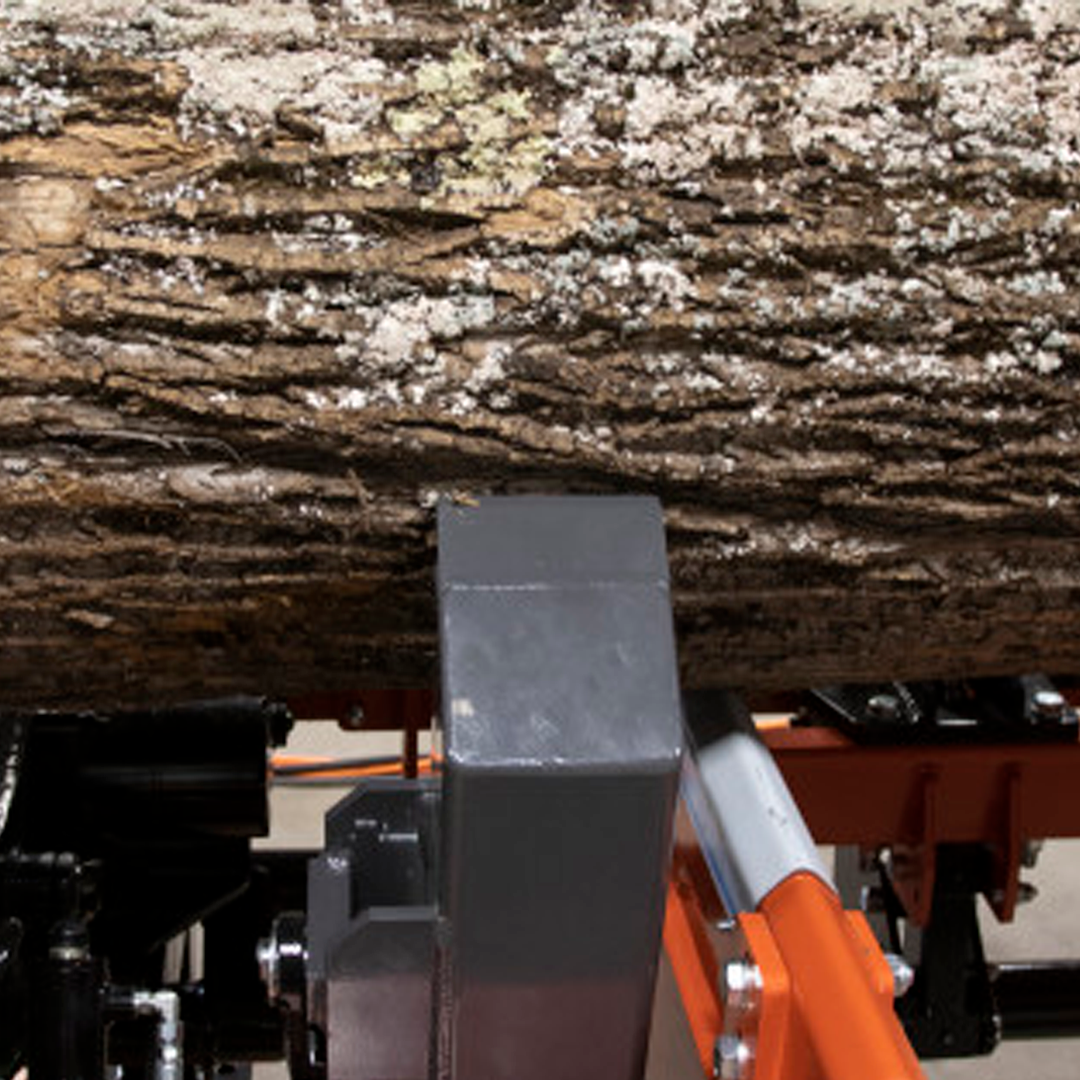

Soporte lateral vertical
Garantiza que la madera se mantenga firmemente sujeta durante el proceso de corte.
Prensas sujetadoras de troncos
Fijan la troza en dos de sus lados durante el corte.

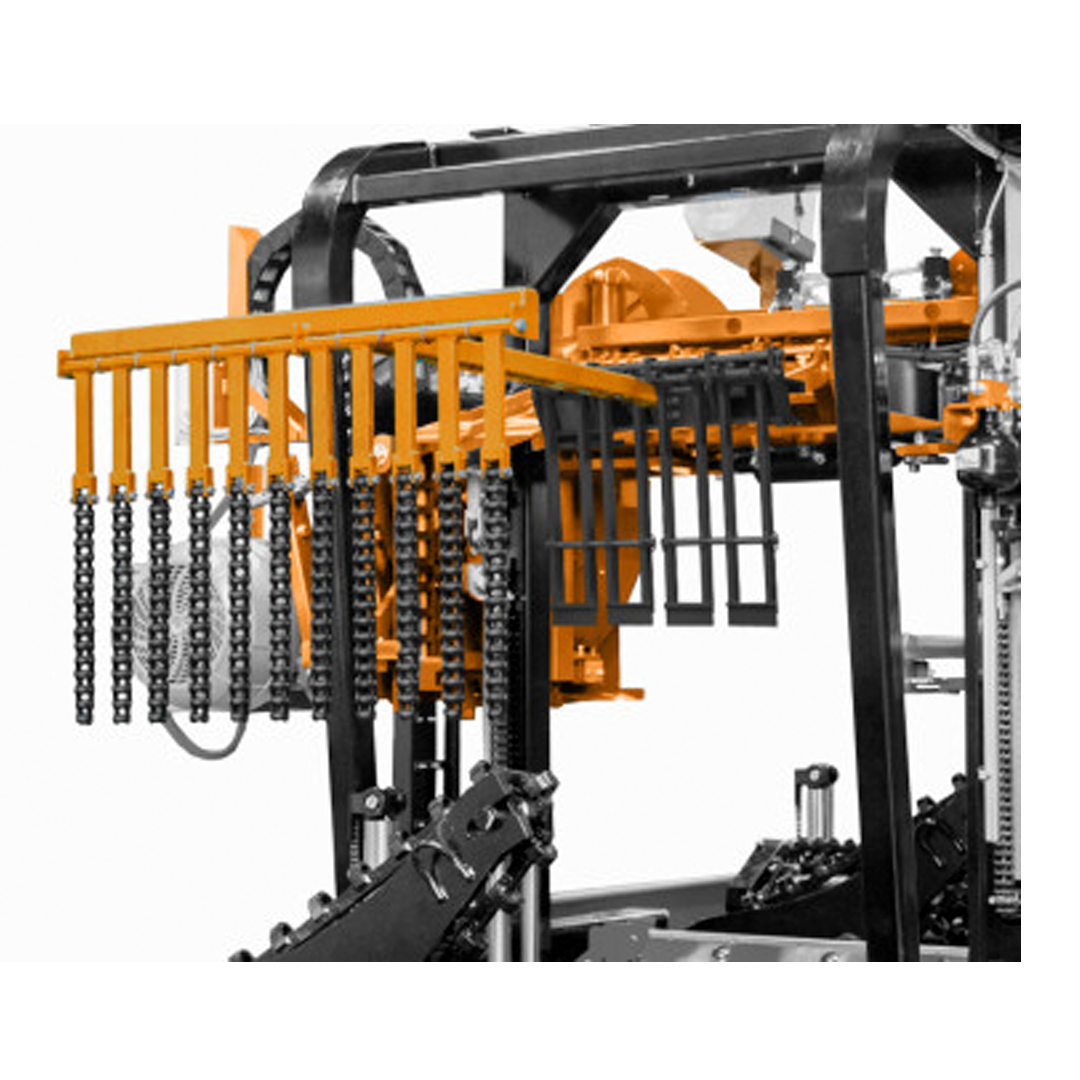

Sistema de extracción de tablas
Incluye garras de extracción de tablas, cadenas, y rodillo amortiguador.

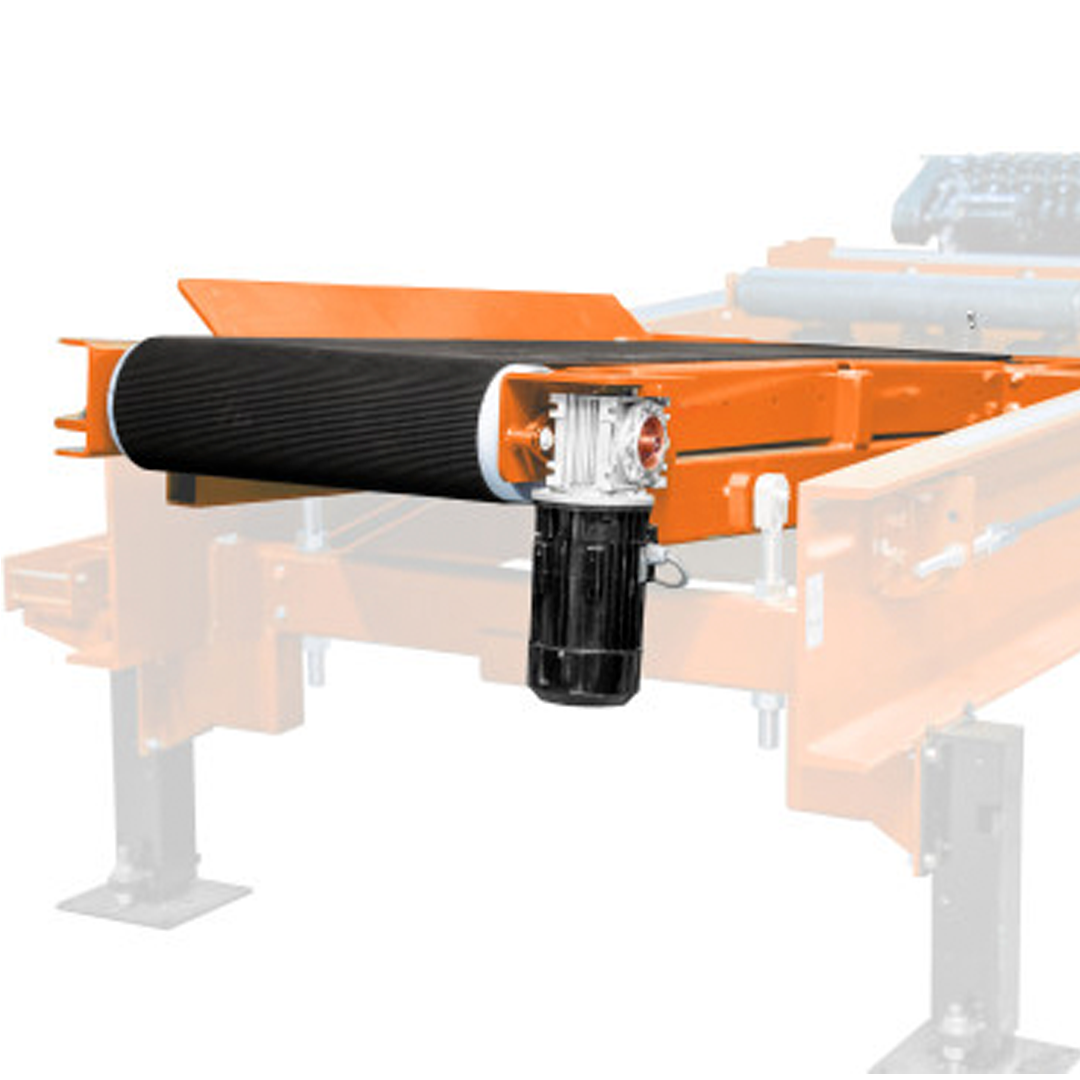

Banda transportadora
Situada en la parte posterior de las bancadas. Se activa automáticamente cuando regresa el cabezal, garantizando un desplazamiento eficiente del material. El ángulo de inclinación es ajustable.
Motor principal eléctrico
Motores trifásicos de 40 y 50 HP.
Tensor de la sierra hidráulico
Mantiene la presión del sistema de tensión de la sierra.
Cámaras y pantalla
Garantizan un seguimiento completo del proceso de corte.
Pueden montarse un máximo de cuatro cámaras.
Visor láser
Un haz de láser indica el punto del recorrido de la sierra, ayudando a que se mantenga en mejores condiciones entre afilados y alargando su vida útil.

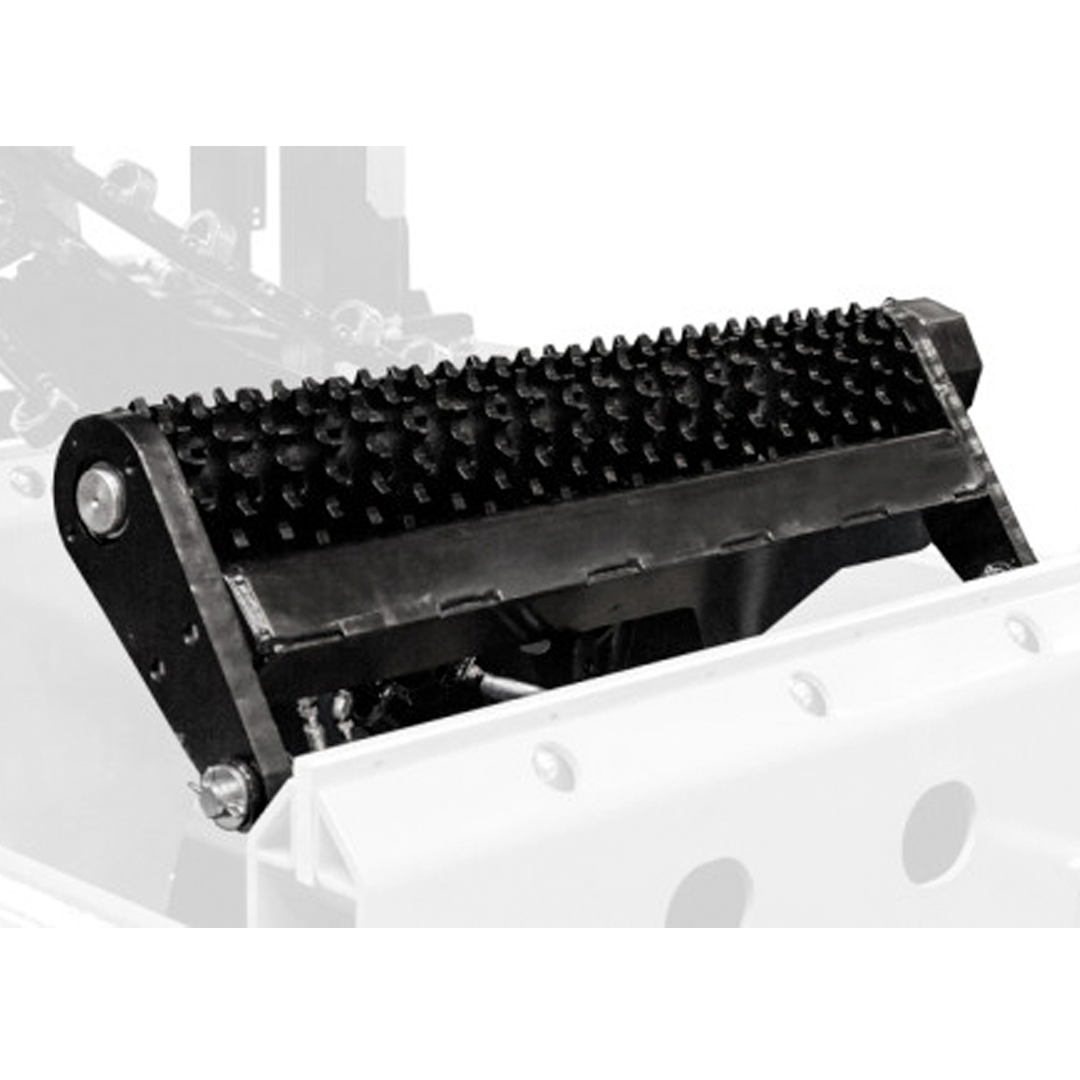

Descortezador
Elimina la suciedad y las piedras del recorrido de la sierra, ayudando a que se mantenga en mejores condiciones entre afilados y alargando su vida útil.
Aire acondicionado en la cabina del operador
Mantiene la temperatura cómoda para el operador y protege elementos electrónicos de condiciones climáticas extremas.
Extensiones de bancada
La bancada puede ser extendida hasta 2 m ó 4 m
ESPECIFICACIONES VERSIÓN PRO
POTENCIA DE MOTORES DISPONIBLES
40 HP trifásico 460V
50 HP trifásico 460V
CAPACIDAD DE CORTE
Diámetros del tronco
20 cm – 91 cm (8″ – 36″)
Ancho máx. de corte
90 cm (35.4″)
Longitud máx. del tronco
Sin sistema de extracción de tablas con bancada chica
5.2 m (17′)
Sin sistema de extracción de tablas con bancada mediana
8.2 m (26′ 9″)
Con sistema de extracción de tablas con bancada chica
4.5 m (14′ 8″)
Con sistema de extracción de tablas con bancada mediana
7.5 m (24′ 6″)
Longitud min. del tronco con bancada chica
1.2 m (3′ 9″)
Longitud min. del tronco con bancada mediana
1.2 m (3′ 9″)
Producción máx. en condiciones óptimas
Variable
Peso máx. del tronco
6,000 kg
CARACTERÍSTICAS DE LAS SIERRA
Ancho de la sierra
76 mm (3″)
102 mm (4″)
Longitud de la sierra
600 cm (236″)
Velocidad de la sierra
Mecánica con polea 22 m/s
Mecánica con conjunto de poleas 26 m/s
Ajustable (opcional) 18-30 m/s
Sistema de lubricación
LubeMizer
EQUIPAMIENTO
PCL Industrial Setworks
Avance mecánico
Lubricación automática de la sierra
Sistema doble de tensado de sierra
Plataforma con asiento para el operador y sistema de palancas de mando
Sistema de avance mecánico y de desplazamiento vertical mediante palancas de mando
Sistema de monitorización por cámara (2 unidades)
Sistema de extracción de tablas
EQUIPAMIENTO HIDRÁULICO
Control hidráulico
Eléctrico con palancas de mando
Pedal de reducción de velocidad hidráulica
Bomba hidráulica
27 L/min
EQUIPAMIENTO OPCIONAL
Descortezador
Visor láser
Cámara adicional (máx. 4 unidades)
Bomba hidráulica 55 L/min
Prensa sujetadora de sujeción
Extensiones de bancada (sólo bancada mediana) 2m o 4 m
Banda transportadora
Cabina de operador con aire acondicionado

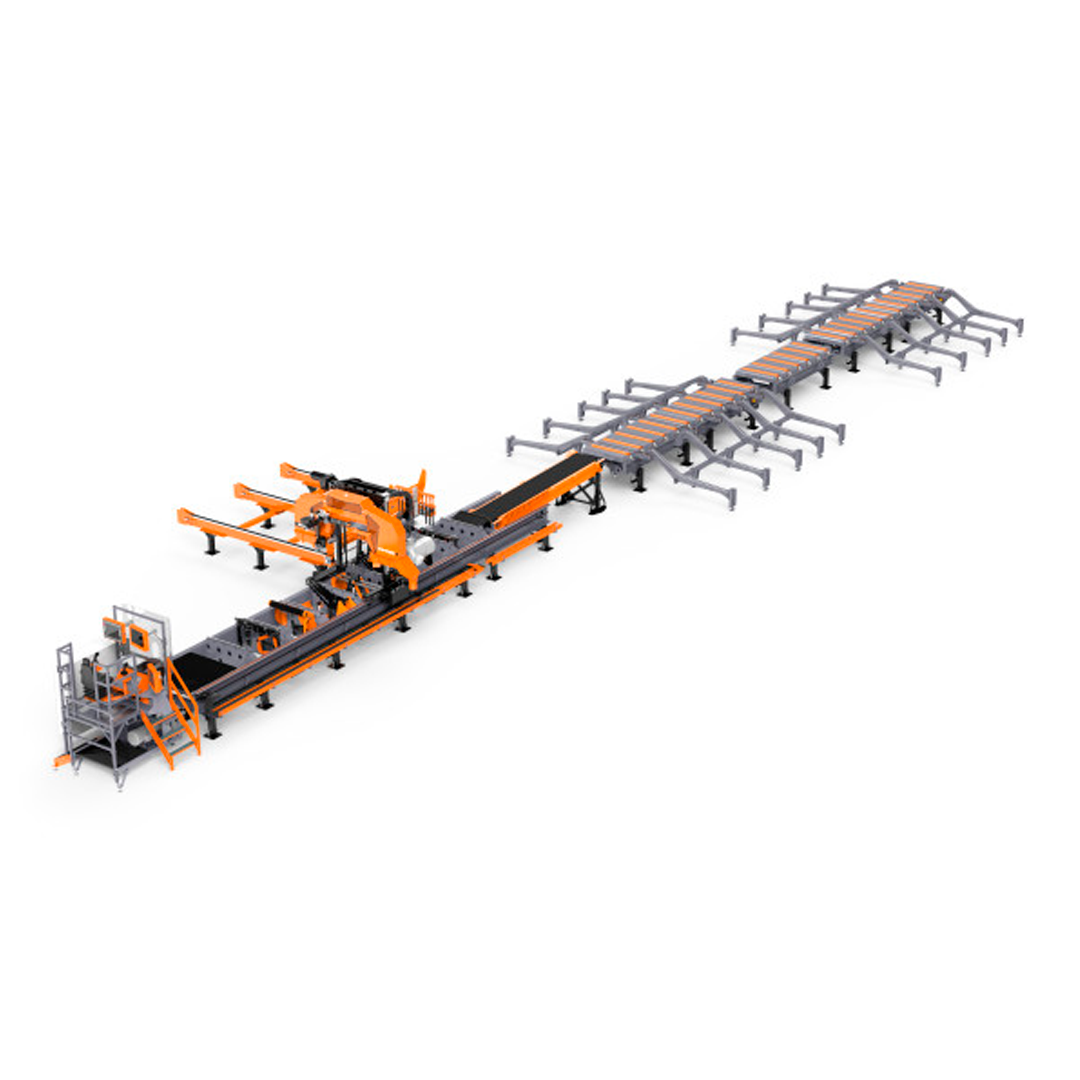

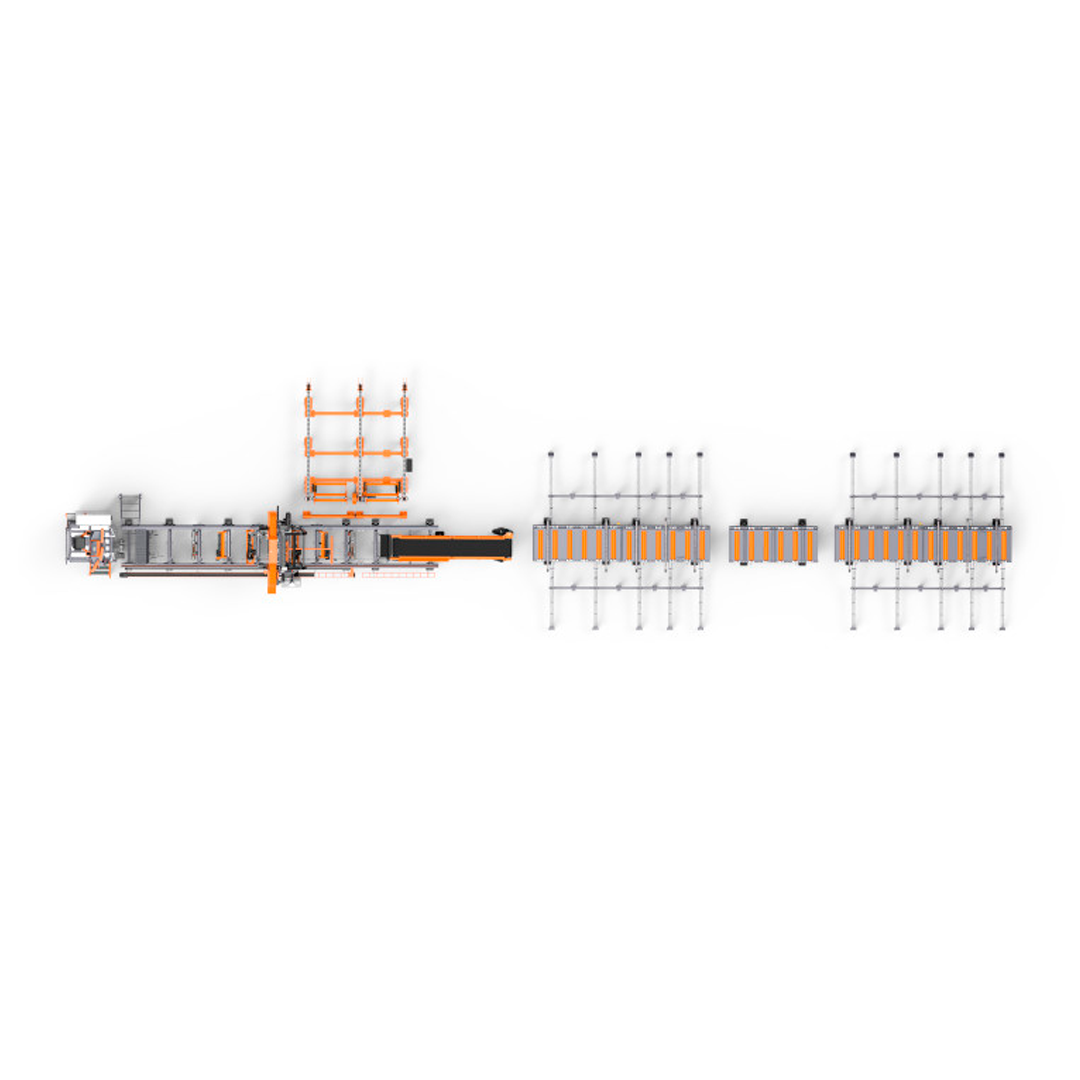

SISTEMA DE CARGA DE TRONCOS
Plataforma de troncos (LD2)
SISTEMA DE MANEJO DE MATERIALES
Banda transportadora (CB3)
Mesa de transferencia (TD2)
ESPECIFICACIONES VERSIÓN EC
POTENCIA DE MOTORES DISPONIBLES
40 HP trifásico 460V
50 HP trifásico 460V
CAPACIDAD DE CORTE
Diámetros del tronco
20 cm – 91 cm (8″ – 36″)
Ancho máx. de corte
90 cm (35.4″)
Longitud máx. del tronco
Sin sistema de extracción de tablas con bancada chica
4.5 m (14′ 8″)
Sin sistema de extracción de tablas con bancada mediana
7.5 m (24′ 6″)
Con sistema de extracción de tablas con bancada chica
3.8 m (12′ 5″)
Con sistema de extracción de tablas con bancada mediana
6.8 m (22′ 3″)
Longitud min. del tronco con bancada chica
1.2 m (3′ 9″)
Longitud min. del tronco con bancada mediana
1.2 m (3′ 9″)
Producción máx. en condiciones óptimas
Variable
Peso máx. del tronco
6,000 kg
CARACTERÍSTICAS DE LAS SIERRA
Ancho de la sierra
76 mm (3″)
102 mm (4″)
Longitud de la sierra
600 cm (236″)
Velocidad de la sierra
Mecánica con polea 22 m/s
Mecánica con conjunto de poleas 26 m/s
Sistema de lubricación
LubeMizer
EQUIPAMIENTO
SW PCL3 Setworks
Avance mecánico
Lubricación automática de la sierra
Sistema doble de tensado de sierra
Estación del operador integrada en el aserradero
Sistema de avance mecánico y de desplazamiento vertical mediante interruptores
Sistema de monitorización por cámara (2 unidades)
Sistema de extracción de tablas
EQUIPAMIENTO HIDRÁULICO
Control hidráulico
Interruptores de válvulas de bloqueo manuales
Bomba hidráulica
18 L/min
EQUIPAMIENTO OPCIONAL
Descortezador
Visor láser
Cámara adicional (máx. 4 unidades)
Prensa sujetadora de sujeción
Extensiones de bancada (sólo bancada mediana) 2m o 4 m
Banda transportadora
SISTEMA DE CARGA DE TRONCOS
Plataforma de troncos (LD2)
SISTEMA DE MANEJO DE MATERIALES
Banda transportadora (CB3)
Mesa de transferencia (TD2)
