DESCRIPCIÓN
Robusto, de alto rendimiento y alto aprovechamiento.
Úselo únicamente para producir tablas o integrado en operación completa para preparar trozas para su proceso posterior.

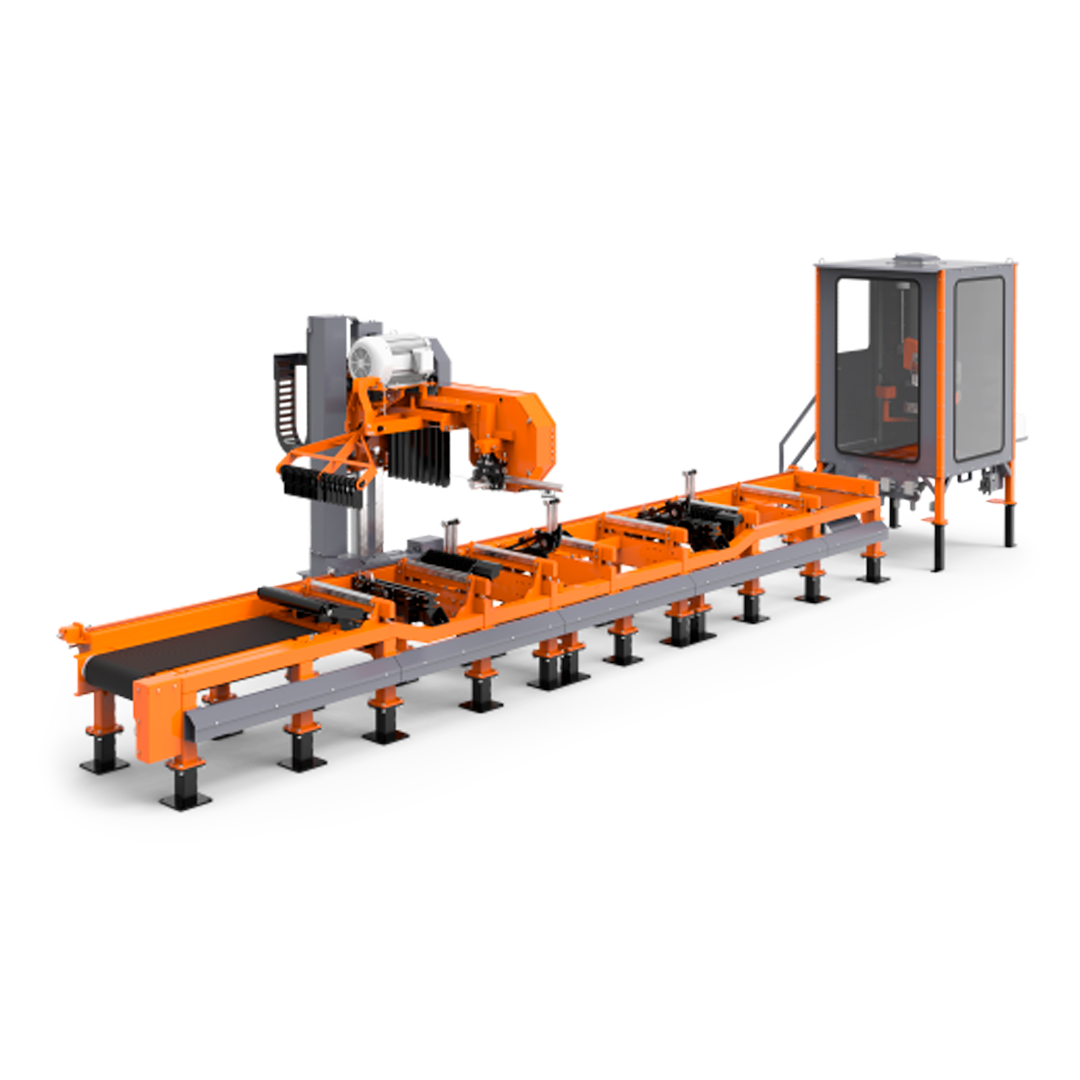

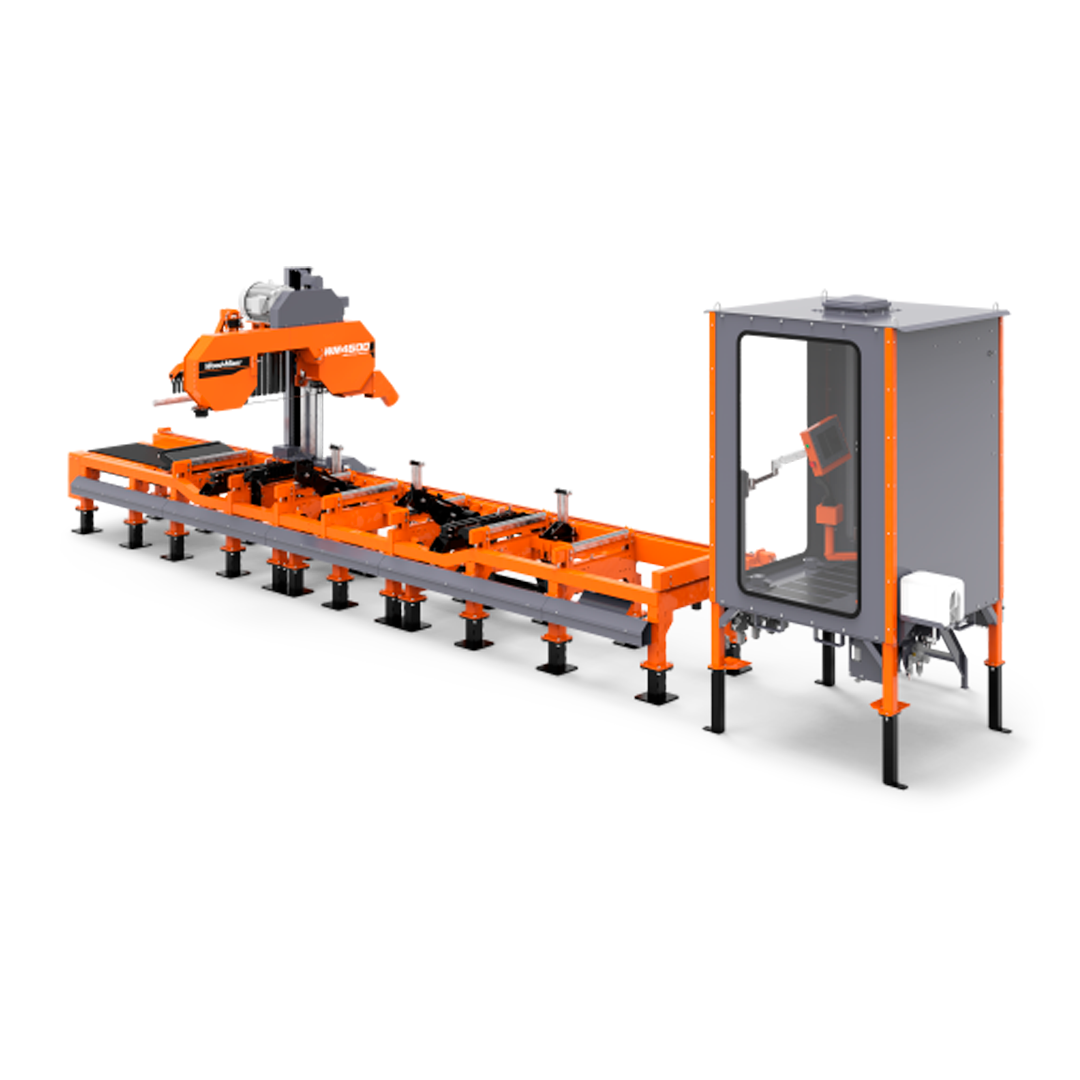

Gracias a la tecnología de sierras de cinta estrecha, el WM4500 produce madera precisa, madera de alto valor.
El corte fino reduce los costos de inversión, operación, mano de obra, y consumo eléctrico y sin comprometer la producción.
Las innovaciones claves de la bancada del WM4500 incluyen rieles angulados más fuertes, soportes laterales reforzados, prensa ajustable, descarga de material, niveladores ajustables, y un limite de corte de hasta 6,9 m de largo.

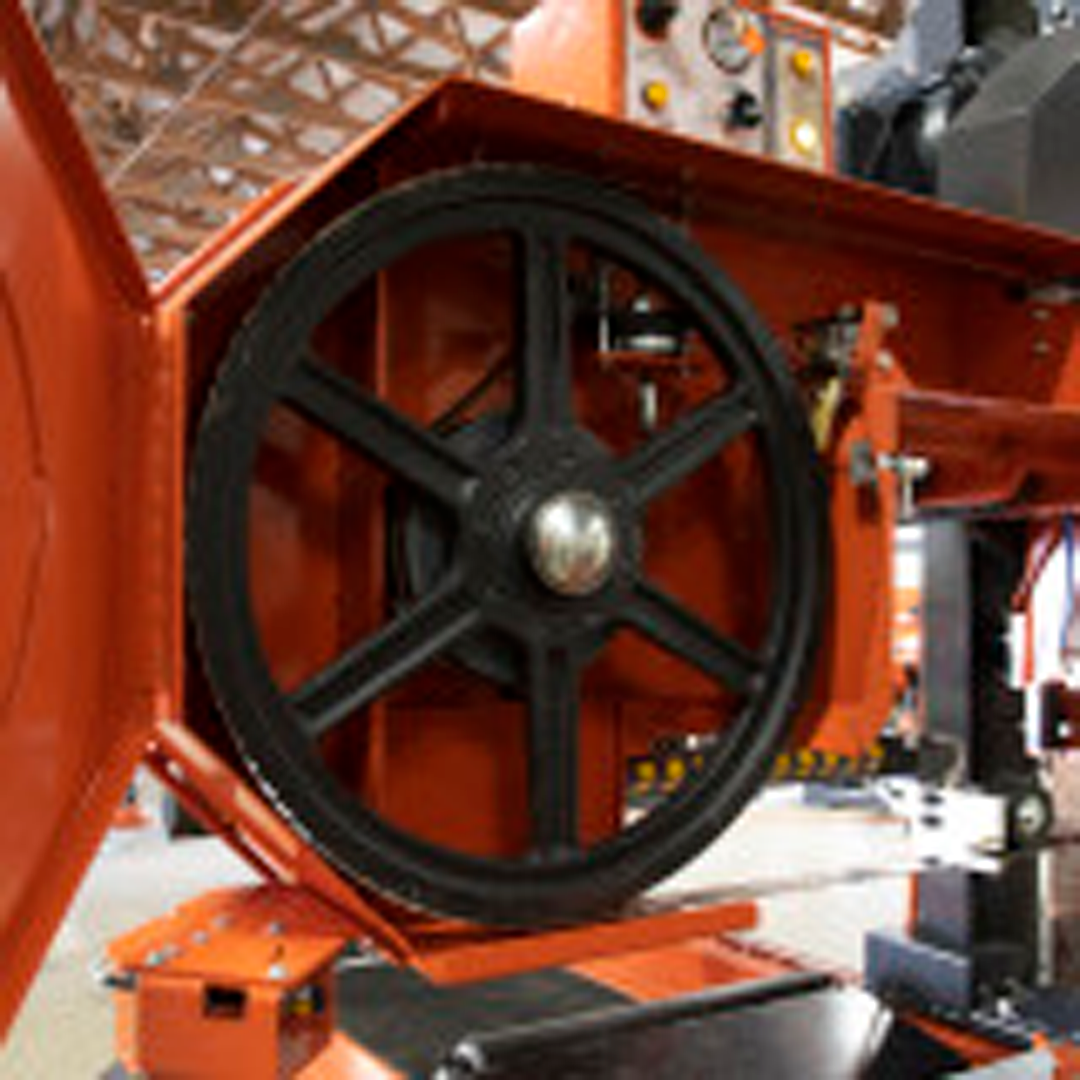

El cabezal robusto usa sierras de 51 mm (2″) de ancho, y volantes de acero sin necesidad de bandas.
CARACTERÍSTICAS

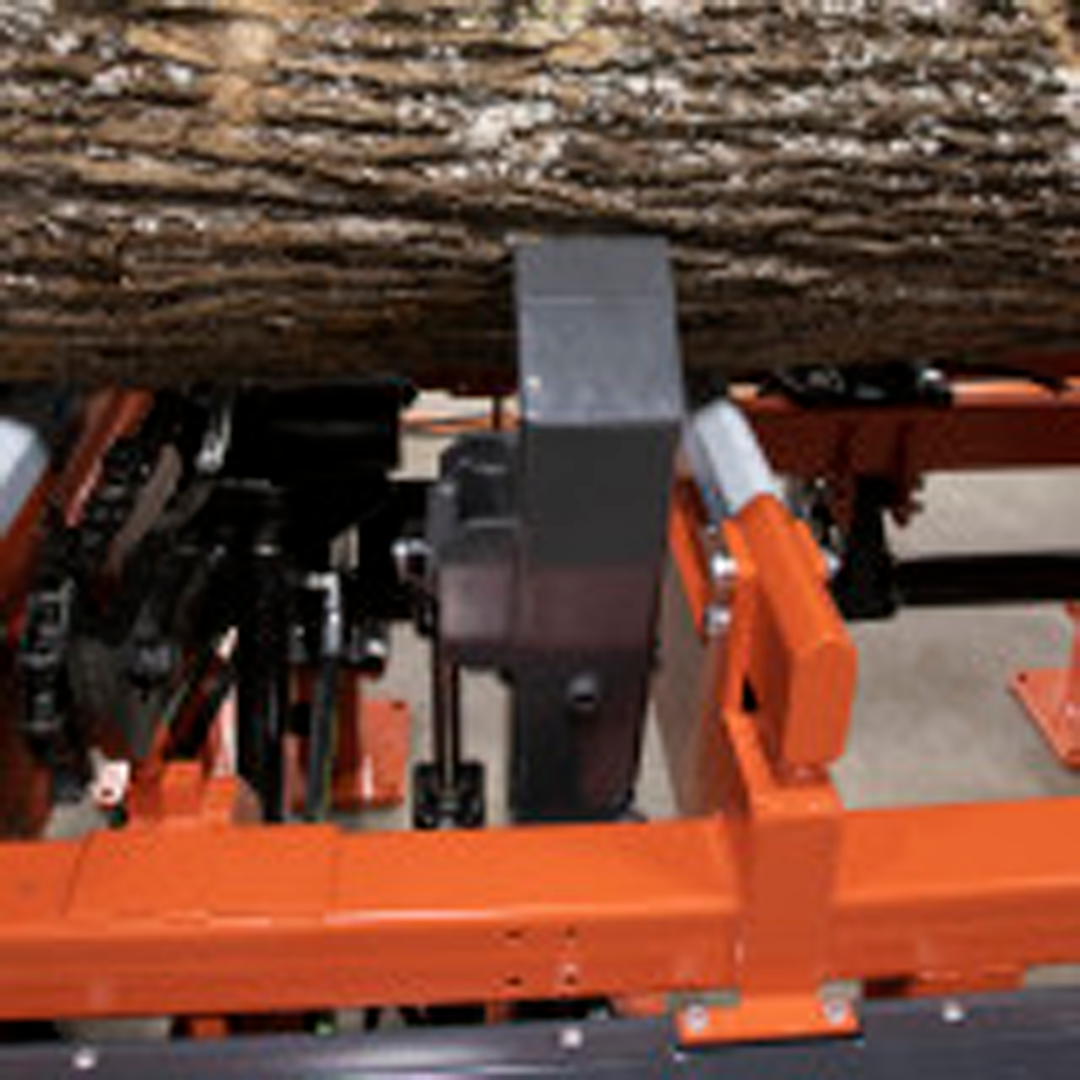

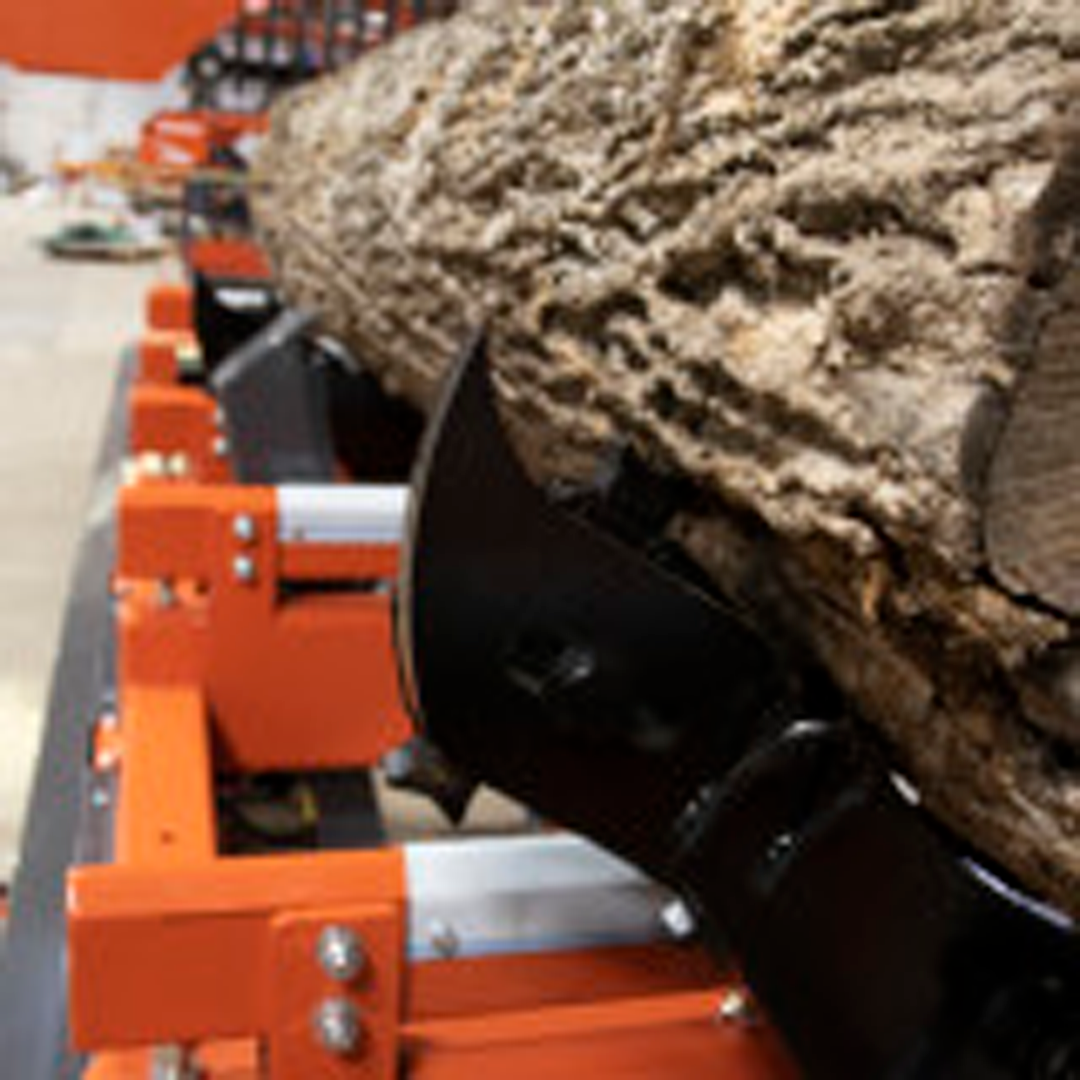

Tres soportes laterales dobles
Los soportes laterales dobles detienen los troncos pesados cuando se cargan y soportan durante el aserrado.

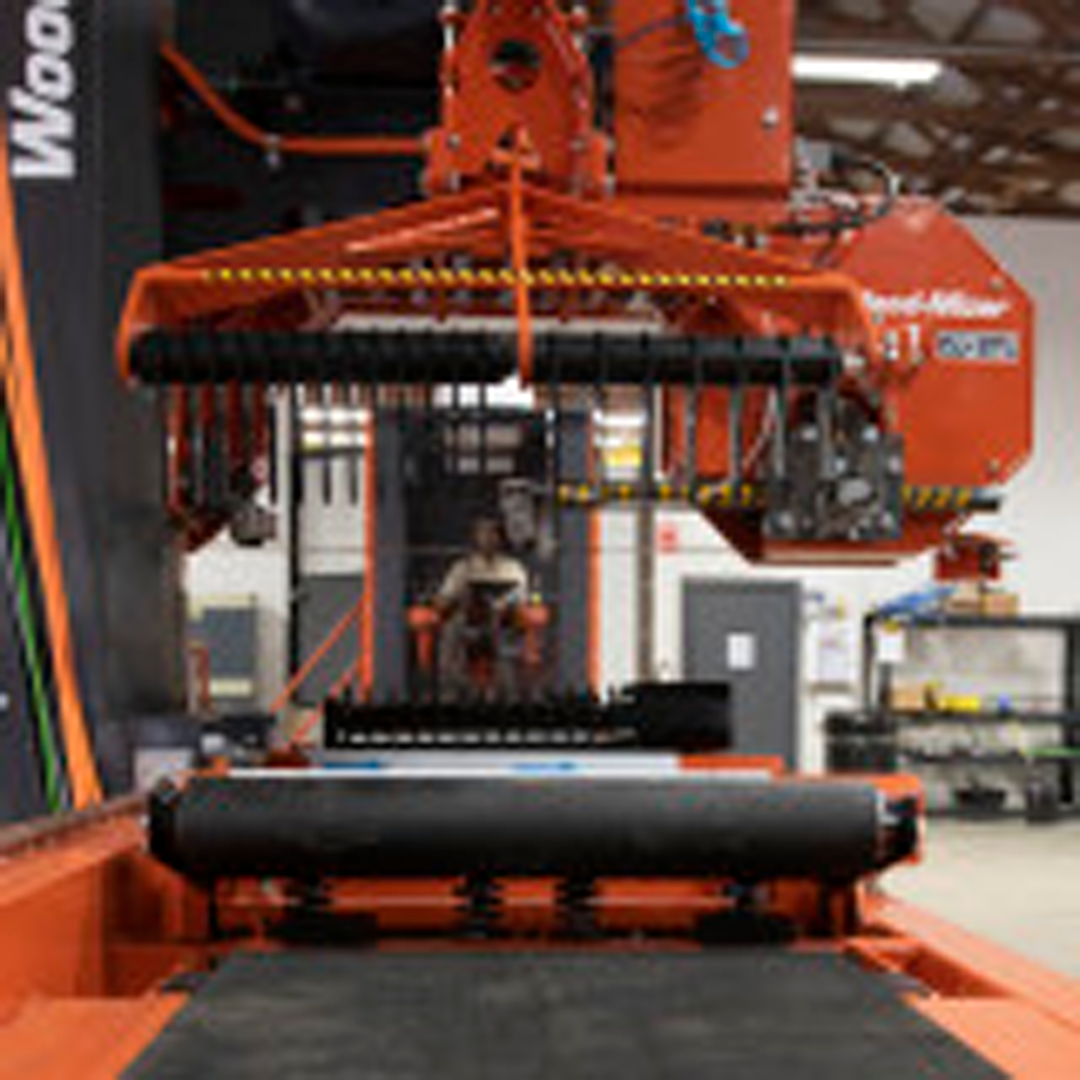

Transportador de rodillo mecánico
Transportador automático con un nuevo rodillo de suspensión que contribuye a un mejor flujo del material.

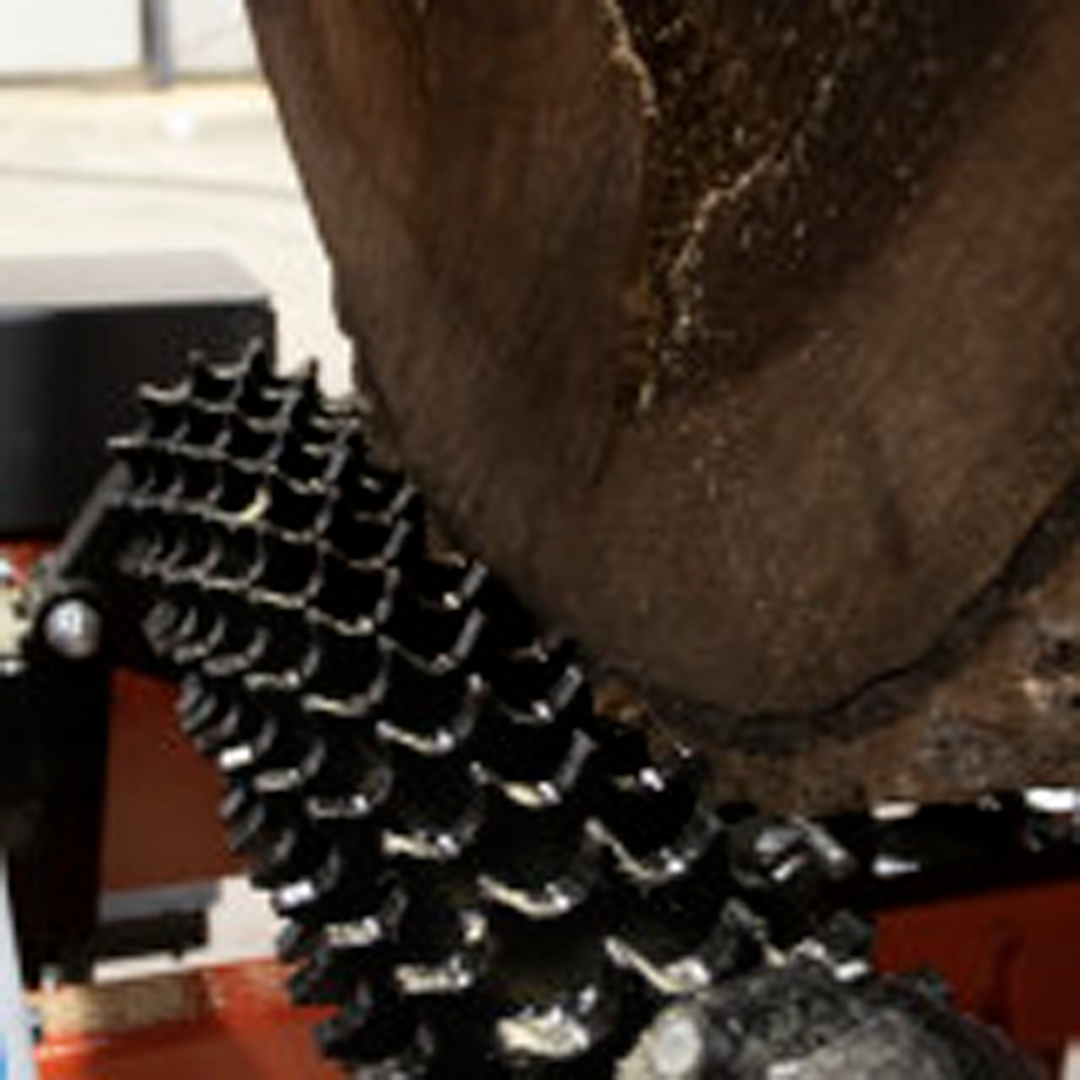

Dos rotores de troncos hidráulicos con cadena bidireccional
Rotores de avance/retroceso de alta velocidad y gran resistencia para un control máximo de los troncos.

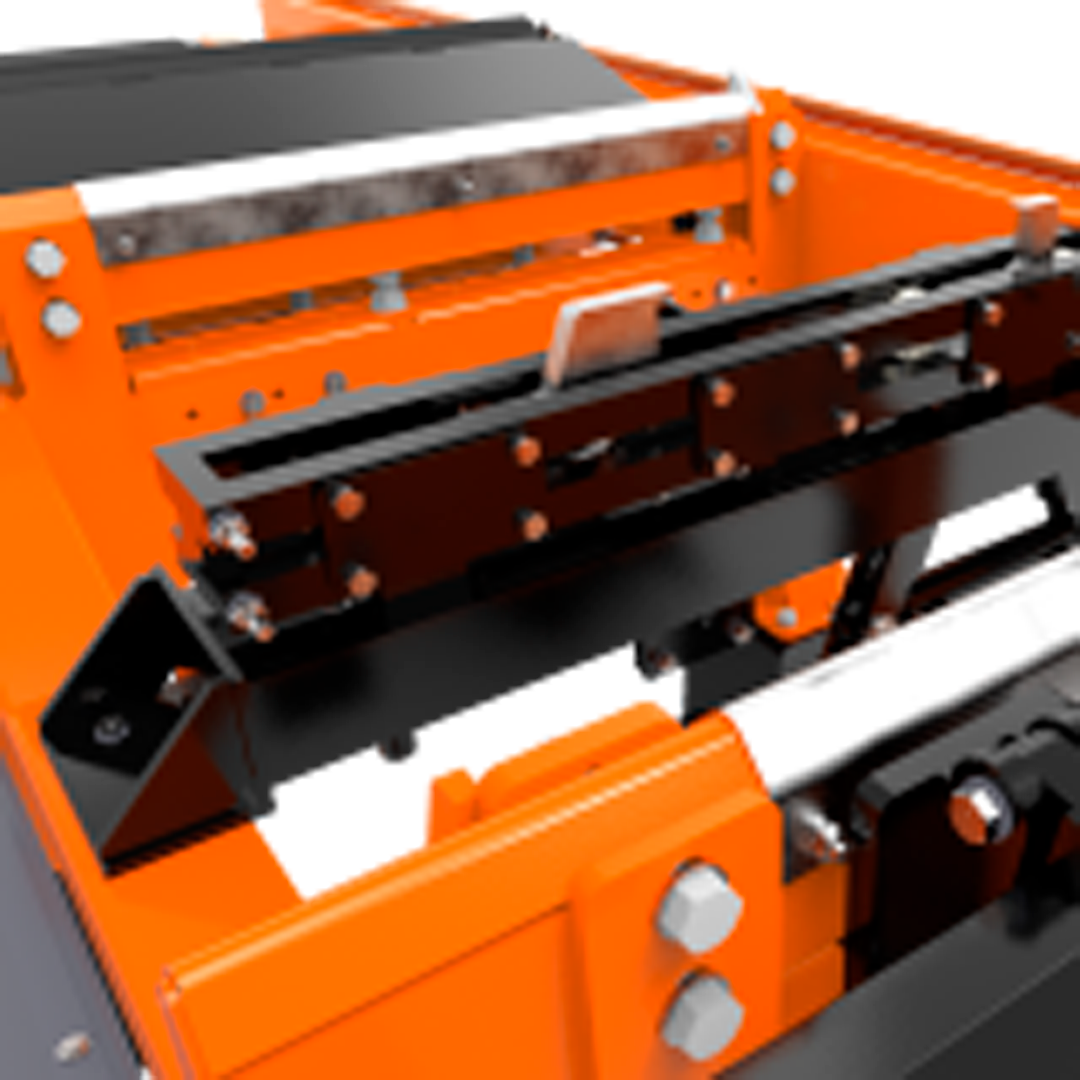

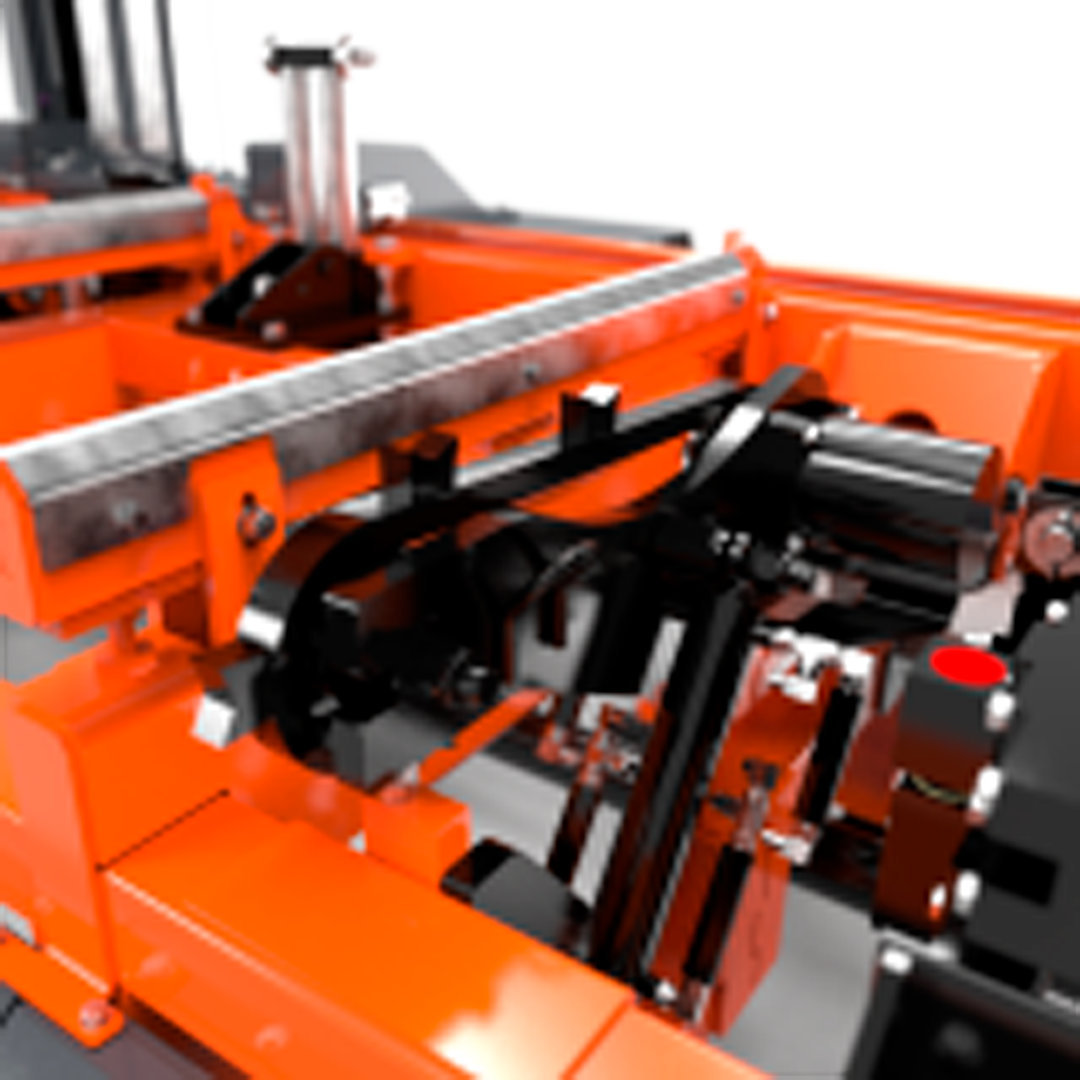

Rieles de bancada
Los rieles de la bancada superiores reducen la acumulación de residuos en la bancada y presentan menores interrupciones durante el arrastre del material.

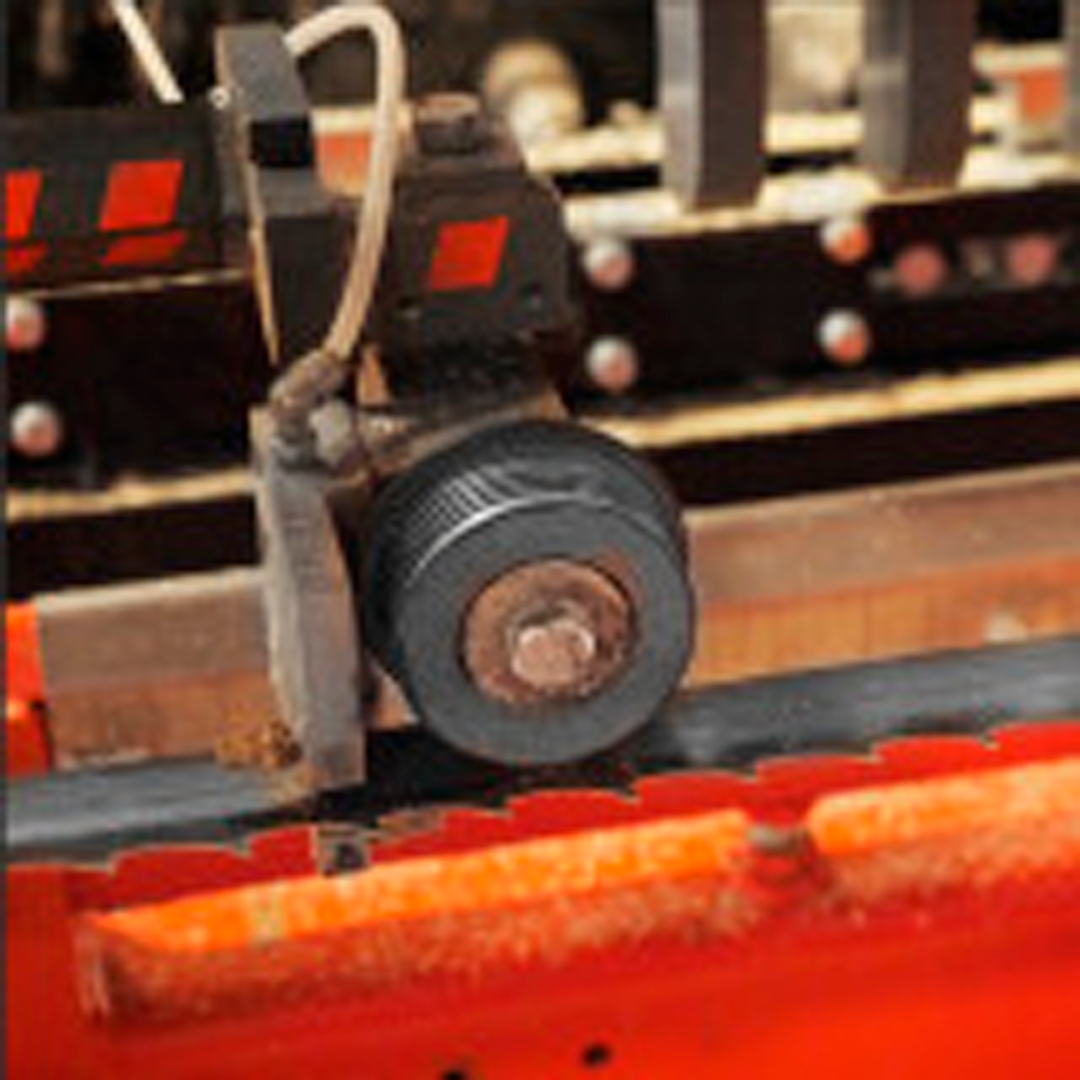

Rodillos de la guíasierra de 76 mm (3″) de diámetro
Los rodillos de la guíasierra de gran diámetro permiten la utilización de sierras de 51 mm (2″).

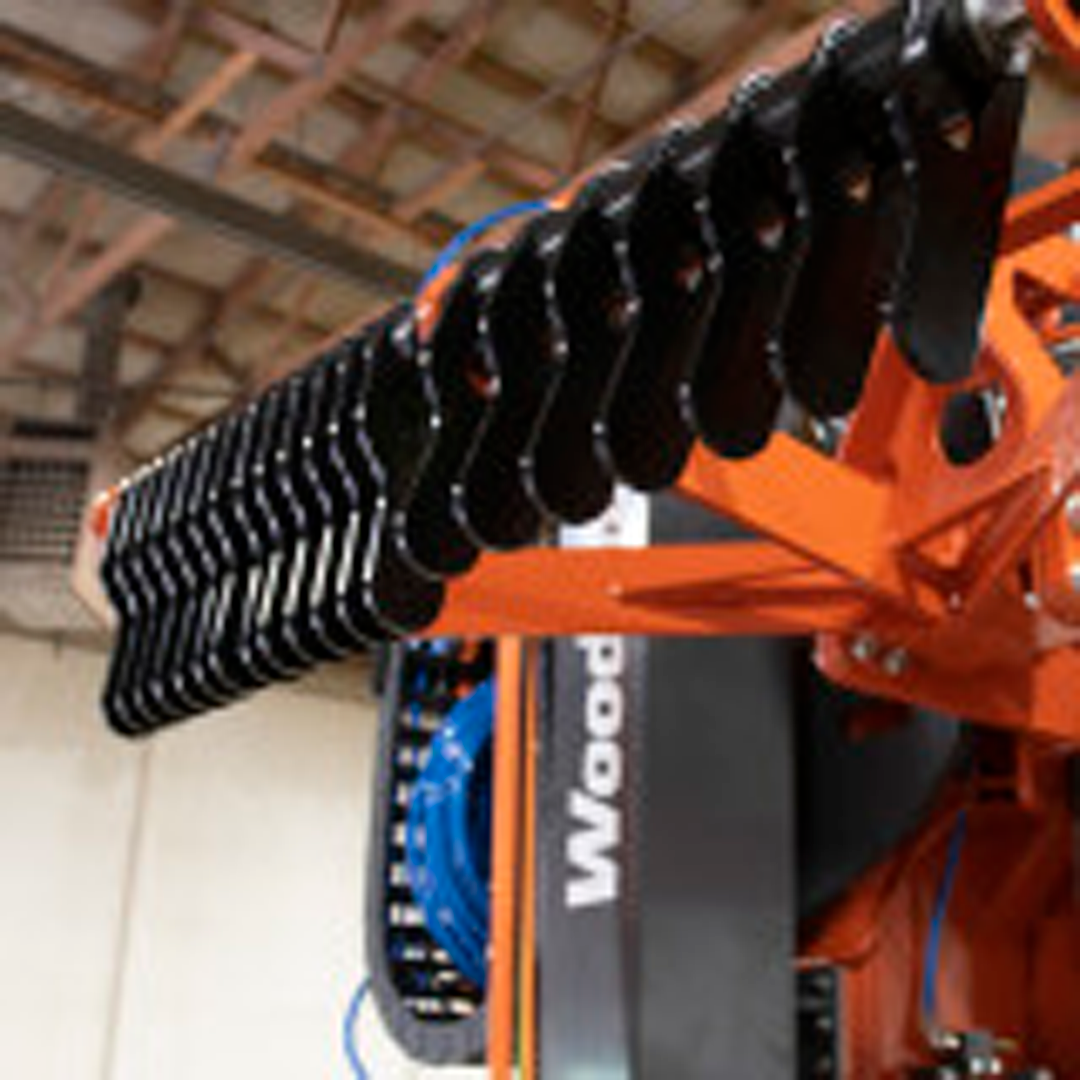

Arrastre ajustable del material
Las barras de acero arrastran simultáneamente las tablas junto con el cabezal.

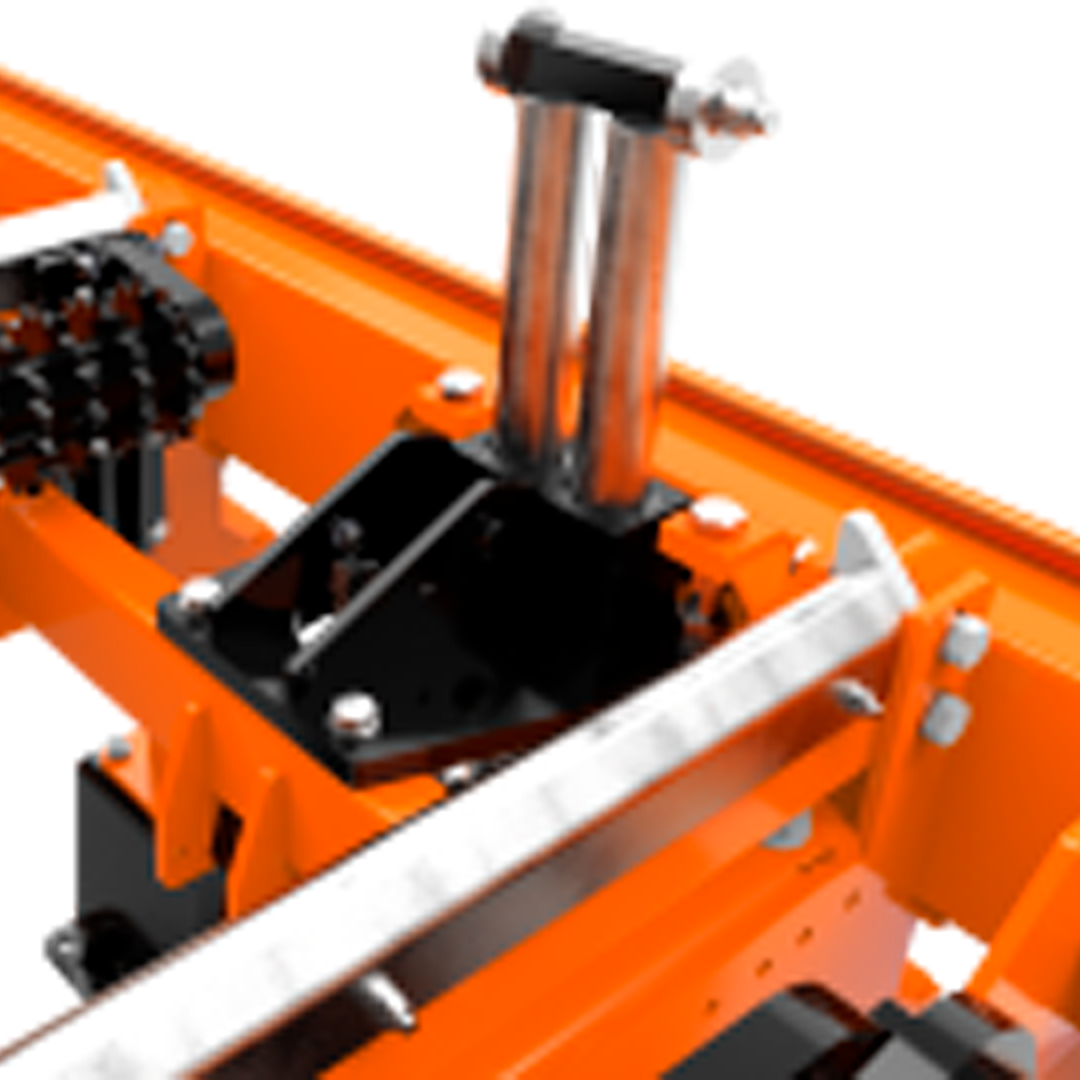

Prensa sujetadora de trozas anclada en el suelo
Se monta en el piso y elimina el estrés de la bancada.

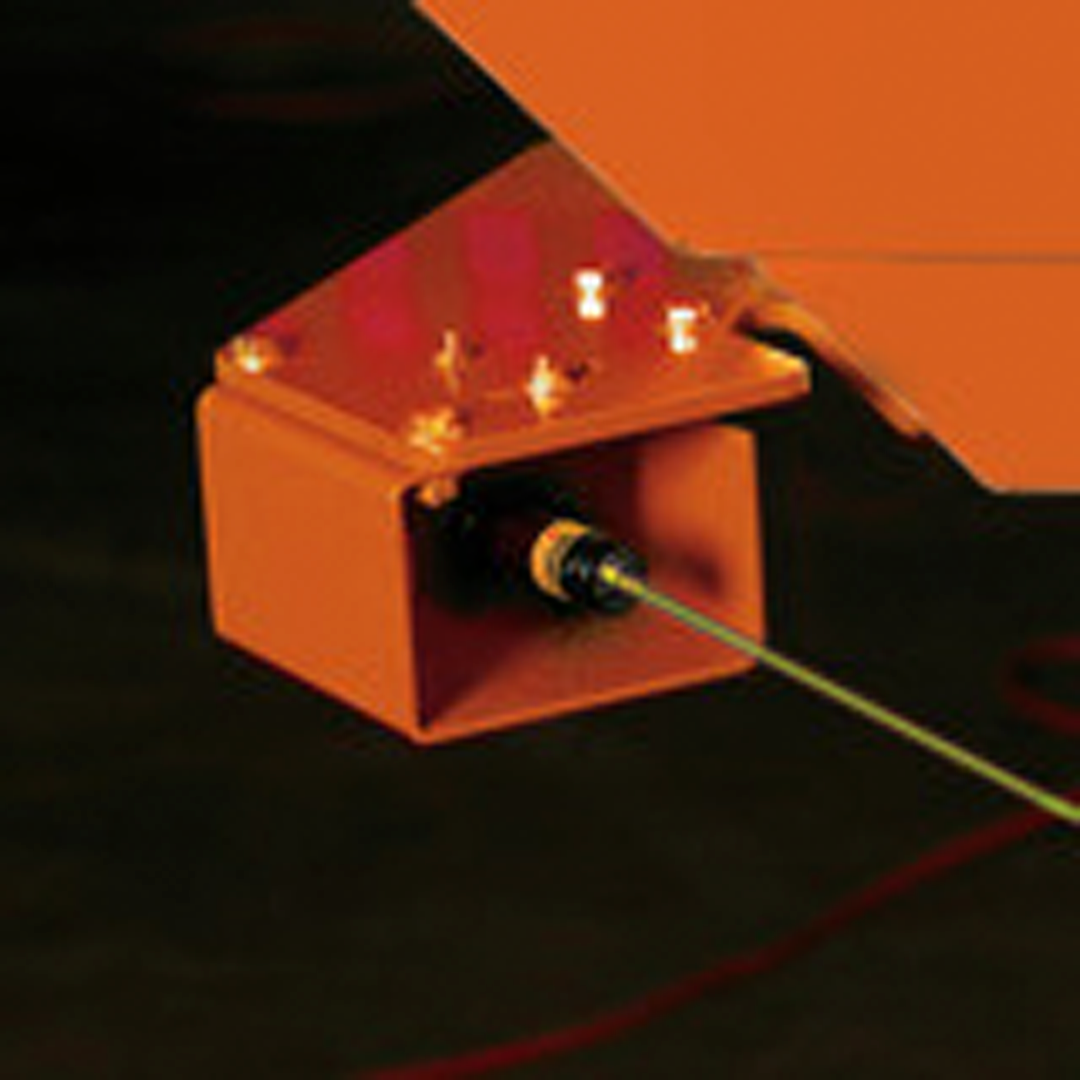

Indicador láser
Con el láser integrado, el operador siempre sabe dónde realizar el primer corte.
Cabina del operador amplia
La cabina es opcional con el WM4500.

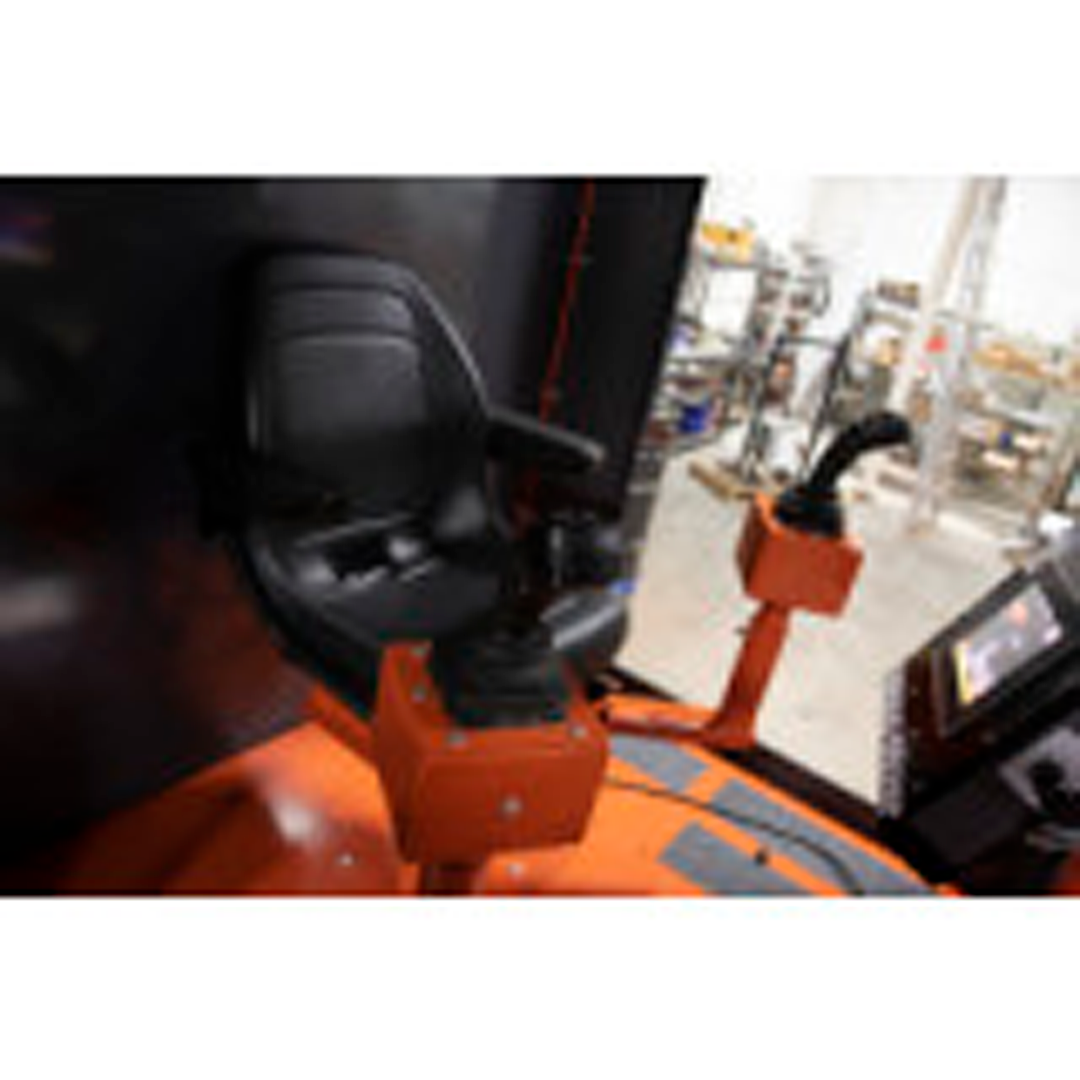

Controles avanzados de palanca
Movimientos proporcionales: derecha, izquierda, avance y retroceso.
Control de pie
Alimentación automática
Rodillos motorizados
Desplazamiento vertical y horizontal.

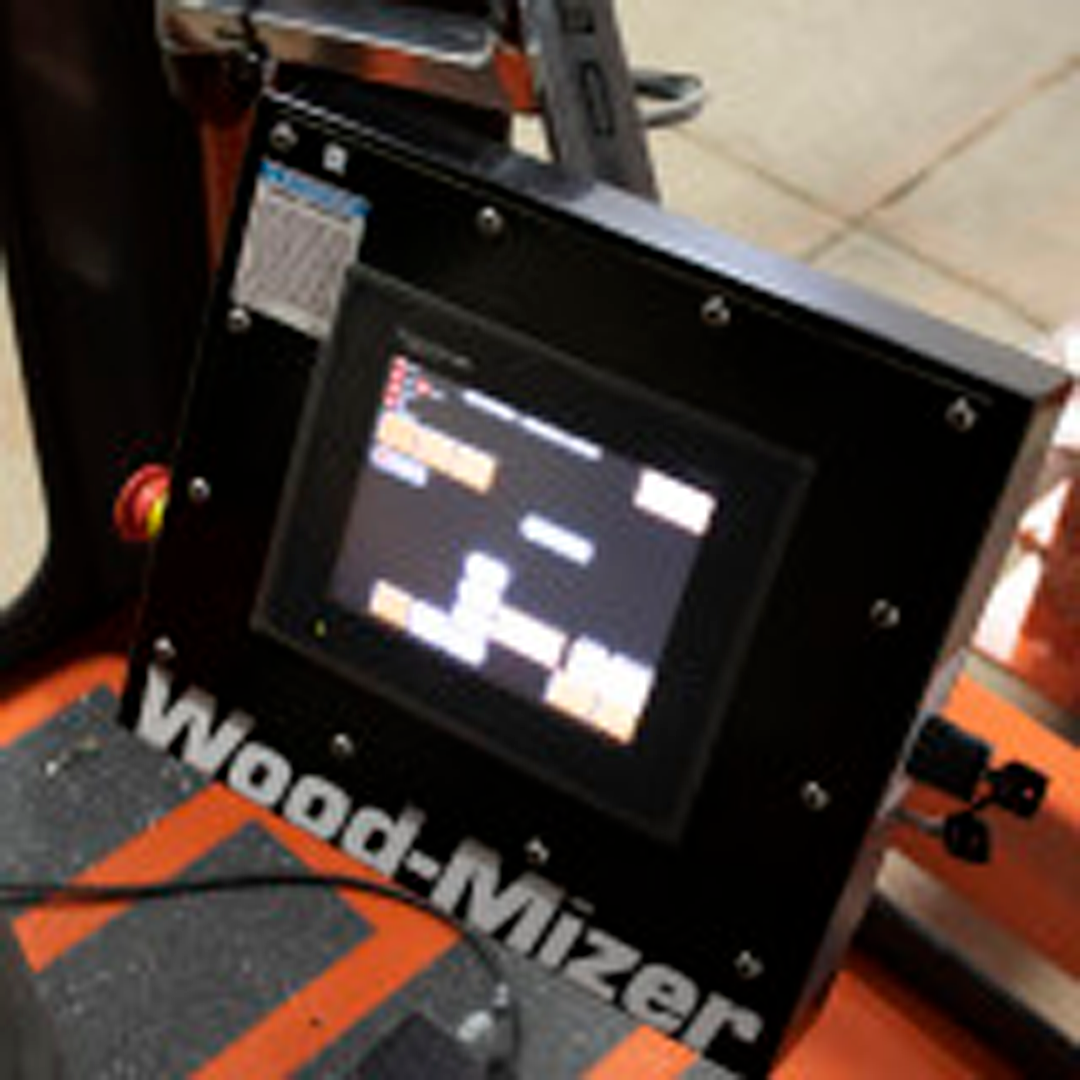

Pantalla de control táctil HMI
Presenta más información al operador.
Tamaños de tablas y cantos se muestran junto con la posición del cabezal, alimentación y la potencia de la sierra.
Interfaz hombre-máquina (HMI) de última generación con technología avanzada y función de dianóstico integrada.
Idiomas en inglés y español.
OPCIONES DEL CABEZAL WM4500
Climatización
Se puede añadir un sistema de calefacción o aire acondicionado en la cabina para obtener mayor control de la temperatura y comodidad.
El sistema de calefacción es de 5600 BTU y el aire acondicionado de 7000 BTU.
Transportador inclinado
Acelera la extracción de tablas. La velocidad de transportador inclinado, adaptable a toda necesidad de transferencia de tablas, se ajusta a la velocidad de retorno del cabezal.
Prensas sujetadoras desmontables
Inlcuye dos prensas sujetadoras de troncos que asegura la madera mientras se están aserrando.
Mesa de transferencia
Una solución excelente para transferir material de forma rápida y eficiente. Sin cadenas, engranajes ni motores. La mesa puede ajustarse para un manejo por la derecha o por la izquierda.
Descortezador
Aumente la vida útil de la sierra con una descortezadora que se desplaza frente a la cinta, evitando que la sierra entre en contacto con suciedad y desechos que puedan causar daños.
Pateadores neumáticos
Los pateadores neumáticos pueden desplazar bloques, trozas y tablas del lateral de la plataforma del rodillo para su manejo posterior.
Plataformas de trozas con doble resistencia
Gracias a la plataforma de carga y las patas de apoyo reforzadas, los troncos pesados se cargan en el aserradero con tan solo pulsar un botón desde la estación del operador.
Disponibles en 3.7 m y 6.1 m
ESPECIFICACIONES
DIMENSIONES DEL ASERRADERO
Longitud (bancada solamente)
9.1 m (30′)
Longitud (con cabina y bomba hidráulica)
12.2 m (40′)
Ancho (máquina solamente)
3 m (9′ 10″)
Ancho (con pantógrafo)
4.9 m – 6.1 m (16′ – 20′)
Altura (cabezal solamente)
2.9 m – 3.1 m (9′ 6″ – 10′ 3″)
Altura (con pantógrafo)
3.4 m (11′ 2″)
Altura de la bancada
1 m (37.5″)
Peso
5,107 kg
POTENCIA DEL MOTOR
30 HP trifásico 480V
CAPACIDAD DE CORTE
Diámetro máx. del tronco
1 m (40″)
Ancho máx. de corte
81.9 cm (32 1/4″)
Longitud máx. del tronco (sin extracción de tablas)
6.9 m (22′ 6″)
Longitud máx. del tronco (con extracción de tablas)
6.4 m (21′)
Altura de corte sobre la sierra (sierra al cabezal)
406 mm (16″)
Producción máx. en condiciones óptimas
Variable
CARACTERÍSTICAS DE LAS SIERRA
Ancho de la sierra
51 mm (2″)
Longitud de la sierra
495 cm (195″)
Sistema de lubricación
Sistema de lubricación presurizado
CARACTERÍSTICAS Y OPCIONES DEL CABEZAL DE CORTE
Velocidad del cabezal (avance)
46 m/min
Velocidad del cabezal (retroceso)
91 m/min
SISTEMA HIDRÁULICO
Potencia hidráulica
57 LPM
Motor
15 HP
