Descripción
Omega Machinery Inc es una marca registrada en varios países que agrupa a un consorcio de fábricas líderes en sus mercados a nivel mundial. Todos nuestros equipos son fabricados con la mayor tecnología disponible. Nuestros procesos de fundición cumplen con los más altos estándares de calidad. Cuerpos de trabajo diseñados para evitar la vibración que incluyen una gran cantidad de acero, lo que los hace lograr un desempeño completamente confiable garantizando una vida útil durante muchos años de trabajo. Todos los procesos de maquinado se realizan con equipos CNC. Sólo utilizamos componentes eléctricos y neumáticos de marcas líderes a nivel mundial, logrando con esto un fácil suministro de refacciones y minimizando tiempos. Debido a los constantes avances en ingeniería y tecnología el fabricante se reserva el derecho de actualizar o modificar diseño, especificaciones y características de los equipos sin previo aviso. Las imágenes utilizadas podrían no corresponder al 100% con el producto recibido.
DESCRIPCIÓN

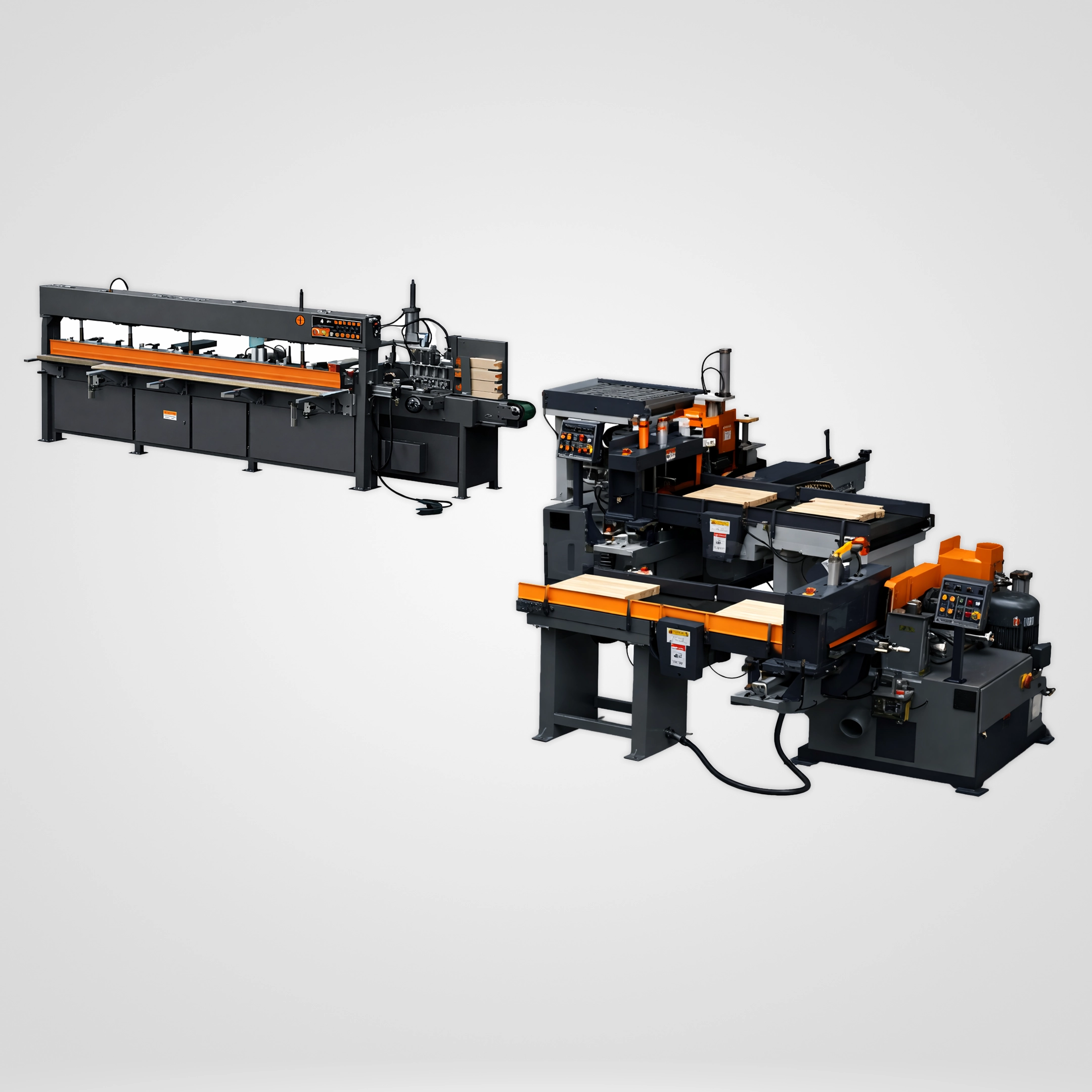

La OM-FJSA-P6 es una línea semiautomática de unión dentada desarrollada para el procesamiento de madera destinada a la fabricación de componentes estructurales de tarima con block o stringer. Su configuración integra perfilado, maquinado de dientes, prensado y transporte de material, permitiendo obtener piezas unidas con buena continuidad dimensional, mejor aprovechamiento de madera corta y una operación estable para entornos de producción.
Este equipo se utiliza para unir tramos de madera previamente dimensionados y convertirlos en piezas más largas, útiles para largueros, tacos, travesaños y otros componentes de tarima. Entre sus beneficios operativos destacan el aprovechamiento de recortes, la reducción de desperdicio, la estandarización del proceso de unión y una mejor continuidad en la alimentación de material hacia procesos posteriores de corte, armado o clavado.
La línea incorpora doble potencia en flechas perfiladoras, sistema hidráulico para prensado, sierras de marcado y conveyors auxiliares para manejo de material.
CARACTERÍSTICAS
Línea semiautomática completa finger joint con potencia total instalada de 51.2 kW (68 HP)
Rango de piezas a maquinar desde 80 mm a 800 mm, útil para recuperar madera corta y optimizar el rendimiento del aserradero.
Rango de espesor de material de 20 mm a 150 mm en la etapa de conformado.
Permite prensado de piezas con espesor de 14 mm a 80 mm y ancho de 30 mm a 100 mm.
Integra mesa de trabajo con ancho máximo de 590 mm para una manipulación estable del material.
Cuenta con longitud máxima de prensado de 2,500 mm para obtener piezas terminadas más largas.
Desarrolla una fuerza máxima de presión hidráulica de 7,500 kg, adecuada para asegurar la unión de las piezas durante el prensado.
Equipa flechas de 50 mm de diámetro a 6,750 RPM y flechas de 30 mm a 2,840 RPM.
Incorpora sistema hidráulico, sierras de marcado, conveyors de banda y de rodillos para apoyar la continuidad del proceso.
Requiere sistema de extracción con capacidad de 9,000 m³/h y presión de aire de trabajo de 87 a 115 psi.
DIMENSIONES APROXIMADAS DEL FINGER JOINT
Longitud
9 m
Ancho
6 m
Altura
1.8 m
POTENCIA DE LOS MOTORES INSTALADOS
Potencia de los motores de los trompos
15 kw x 2 (40 HP)
Potencia de los motores de los discos de los trompos
4 kw x 2 (10 HP)
Potencia de los motores de los discos incisores
0.75 kw x 2 (2 HP)
Potencia del sistema hidráulico
4 kw (5 HP)
Potencia del motor del disco de corte de la prensa
2.2 kw (3 HP)
Potencia total de los motores de la prensa
4 kw (5 HP)
Potencia de los motores de las mesas de transferencia de banda
0.75kw (1 HP)
Potencia de los motores de las mesas de transferencia de rodillo
0.75 kw (1 HP)
Potencia total instalada
51.2 kW (68 HP)
Voltaje y fases
220V Trifásico / 440V Trifásico, 60 Hz
CARACTERÍSTICAS Y ESPECIFICACIONES DEL FINGER JOINT
Rango de longitud de las piezas a maquinar
80 mm a 800 mm (3” a 32”)
Rango de espesor de las piezas a maquinar
20 mm a 150 mm (3/4” a 6”)
Ancho máximo de las mesas de los trompos
590 mm (23”)
Rango de espesor de las piezas a prensar
14 mm a 80 mm (1/2” a 3”)
Rango de ancho de las piezas a prensar
30 mm a 100 mm (1” a 4”)
Longitud máxima de la prensa
6 m
Diámetro de las flechas de los trompos
50 mm (2”)
Diámetro de las flechas de los discos de corte
30 mm (1”)
Velocidad de giro de los discos de corte
2,840 RPM
Velocidad de giro de las flechas
6,750 RPM
Presión hidráulica
7,500 kg
Presión de aire requerida
84 psi a 112 psi
Volumen de extracción requerida
9,000 m³/h
