Descripción
Omega Machinery Inc es una marca registrada en varios países que agrupa a un consorcio de fábricas líderes en sus mercados a nivel mundial. Todos nuestros equipos son fabricados con la mayor tecnología disponible. Nuestros procesos de fundición cumplen con los más altos estándares de calidad. Cuerpos de trabajo diseñados para evitar la vibración que incluyen una gran cantidad de acero, lo que los hace lograr un desempeño completamente confiable garantizando una vida útil durante muchos años de trabajo. Todos los procesos de maquinado se realizan con equipos CNC. Sólo utilizamos componentes eléctricos y neumáticos de marcas líderes a nivel mundial, logrando con esto un fácil suministro de refacciones y minimizando tiempos. Debido a los constantes avances en ingeniería y tecnología el fabricante se reserva el derecho de actualizar o modificar diseño, especificaciones y características de los equipos sin previo aviso. Las imágenes utilizadas podrían no corresponder al 100% con el producto recibido.
DESCRIPCIÓN

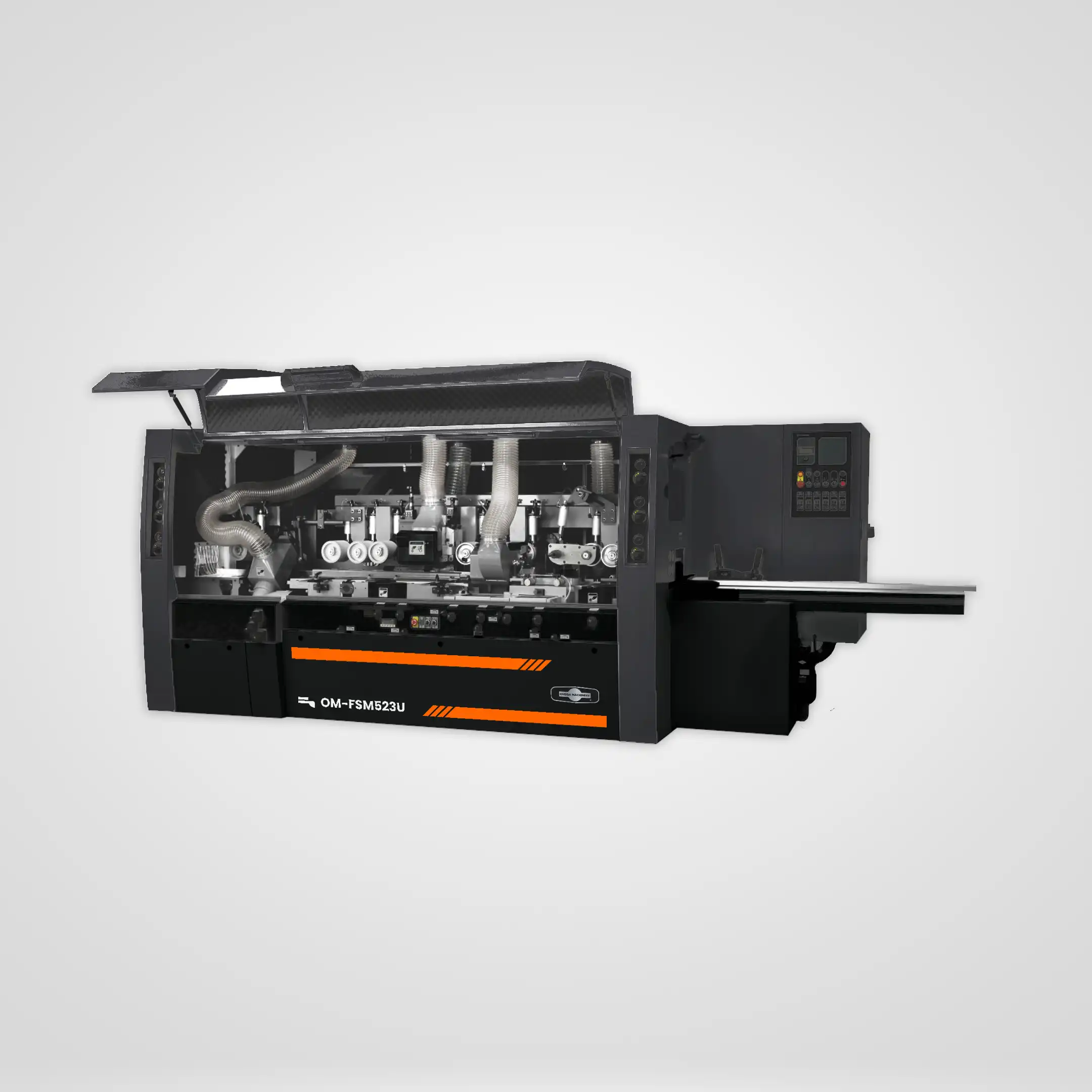

La OM-FSM523U nace como respuesta a la necesidad de elaborar piezas de madera con perfiles atípicos o detalles artísticos. Su eje universal puede inclinarse de acuerdo con las exigencias del proyecto, sobrepasando las limitaciones habituales de los ejes fijos. En consecuencia, el abanico de diseños posibles se amplía, permitiendo producir desde marcos con ángulos singulares hasta elementos decorativos complejos.
Este modelo trabaja en un rango de 25 a 230 mm de ancho y hasta 160 mm de espesor, acomodándose a la mayoría de aplicaciones en pisos, marcos, mobiliario o componentes especiales. Con una alimentación estable y robusta, asegura alta precisión en el resultado final, además de reducir el rechazo de piezas por defectos o vibraciones.
La confiabilidad y versatilidad de la OM-FSM523U la hacen ideal para empresas que requieran un equipo que combine productividad y creatividad. Su diseño industrial y la opción de ajustar el último eje al ángulo deseado otorgan un control adicional sobre cada proyecto, posicionándola como una molduradora “multifunción” sin sacrificar la calidad de acabado.
CARACTERÍSTICAS
Diseñada para perfiles complejos gracias a un eje universal ajustable.
Mesa de alimentación de longitud generosa, aportando estabilidad y fluidez de avance.
Construcción robusta que reduce vibraciones y mejora la uniformidad de los cortes.
Ajustes fáciles e independientes en los ejes fijos y universal, agilizando la producción.
Ideal para proyectos que requieran diseños singulares o ángulos poco comunes.
Compatible con sistemas de extracción de viruta para mantener el área de trabajo limpia.
ESPECIFICACIONES
DIMENSIONES Y PESO APROXIMADOS DE LA MOLDURADORA
Longitud
482 cm
Ancho
180 cm
Altura
194 cm
Peso
4,500 Kg
POTENCIA DE LOS MOTORES INSTALADOS
1er eje horizontal inferior
7.5 kW (10 HP)
Eje vertical derecho
7.5 kW (10 HP)
Eje vertical izquierdo
7.5 kW (10 HP)
1er eje horizontal superior
11 kW (15 HP)
Eje universal
5.5 kW (7.5 HP)
Motor de elevación de la mesa de alimentación
0.75 kW (1 HP)
Motor de alimentación
5.5 kW (7.5 HP)
Potencia total aproximada
45.25 kW (61.5 HP)
Voltaje y fases
220V Trifásico / 440V Trifásico, 60Hz
CAPACIDAD DE CORTE
Rango de ancho de corte
25 mm a 230 mm
Rango de espesor de corte
8 mm a 160 mm
Rodillos auxiliares de presión lateral para piezas cortas
Opcionales
CARACTERISTICAS DE LA MODURADORA
Longitud de mesa de alimentación
1,970 mm
Rango de velocidad de alimentación
6 m/min a 36 m/min
Diámetro de las flechas
40 mm (opción a 50 mm)
Revoluciones por minuto
6,200 RPM
Diámetro de la herramienta de corte del 1er eje horizontal inferior:
125 mm
Rango de diámetro de la herramienta de corte para el eje vertical derecho
125 mm a 180 mm
Rango de diámetro de la herramienta de corte para el eje vertical izquierdo
125 mm a 180 mm
Rango de diámetro de la herramienta de corte del 1er eje horizontal superior
125 mm a 180 mm
Rango de diámetro de la herramienta de corte universal
125 mm a 160 mm
Diámetro del rodillo alimentador
140 mm
Presión de aire requerida
90 psi
Diámetro de la toma de extracción de aserrín
140 mm
