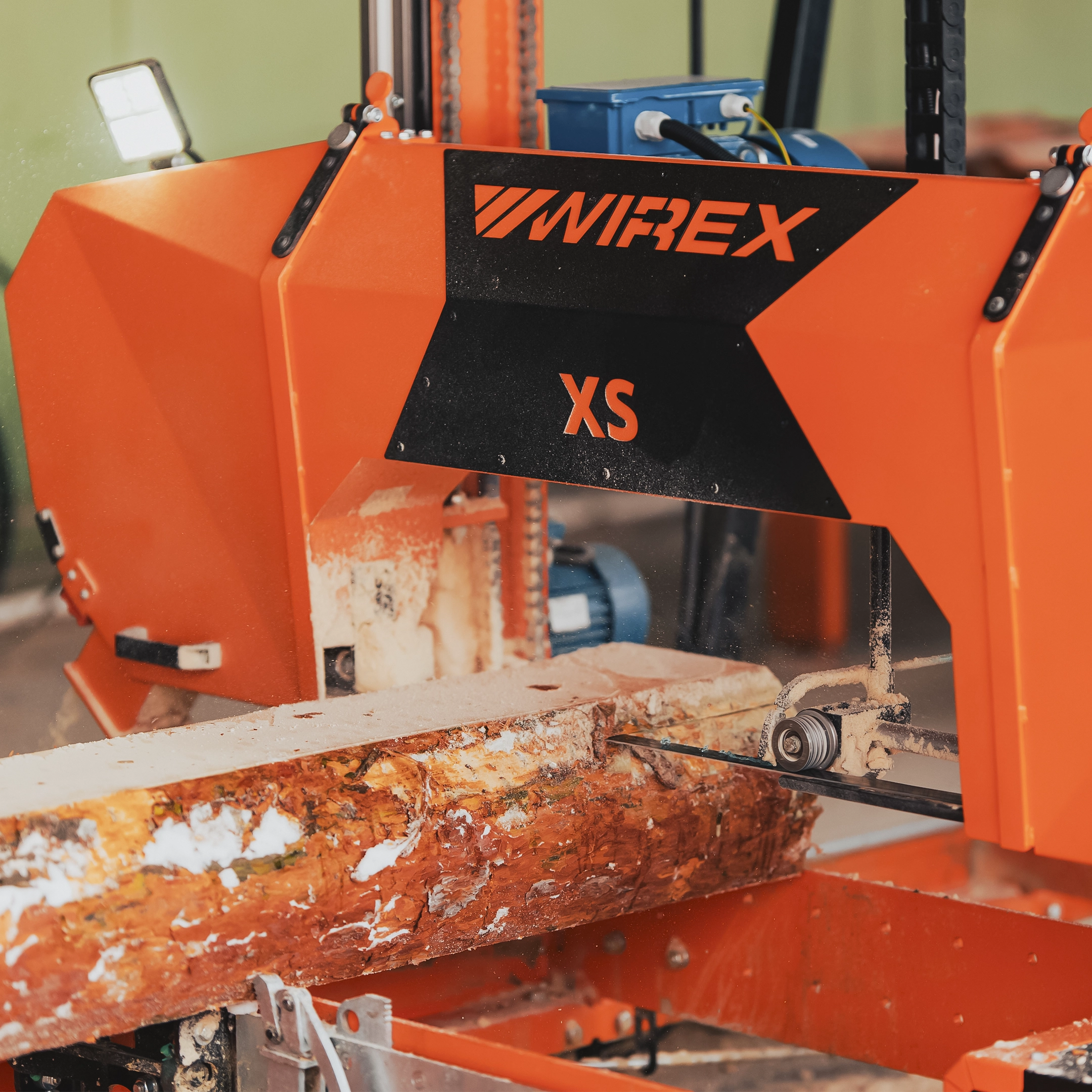

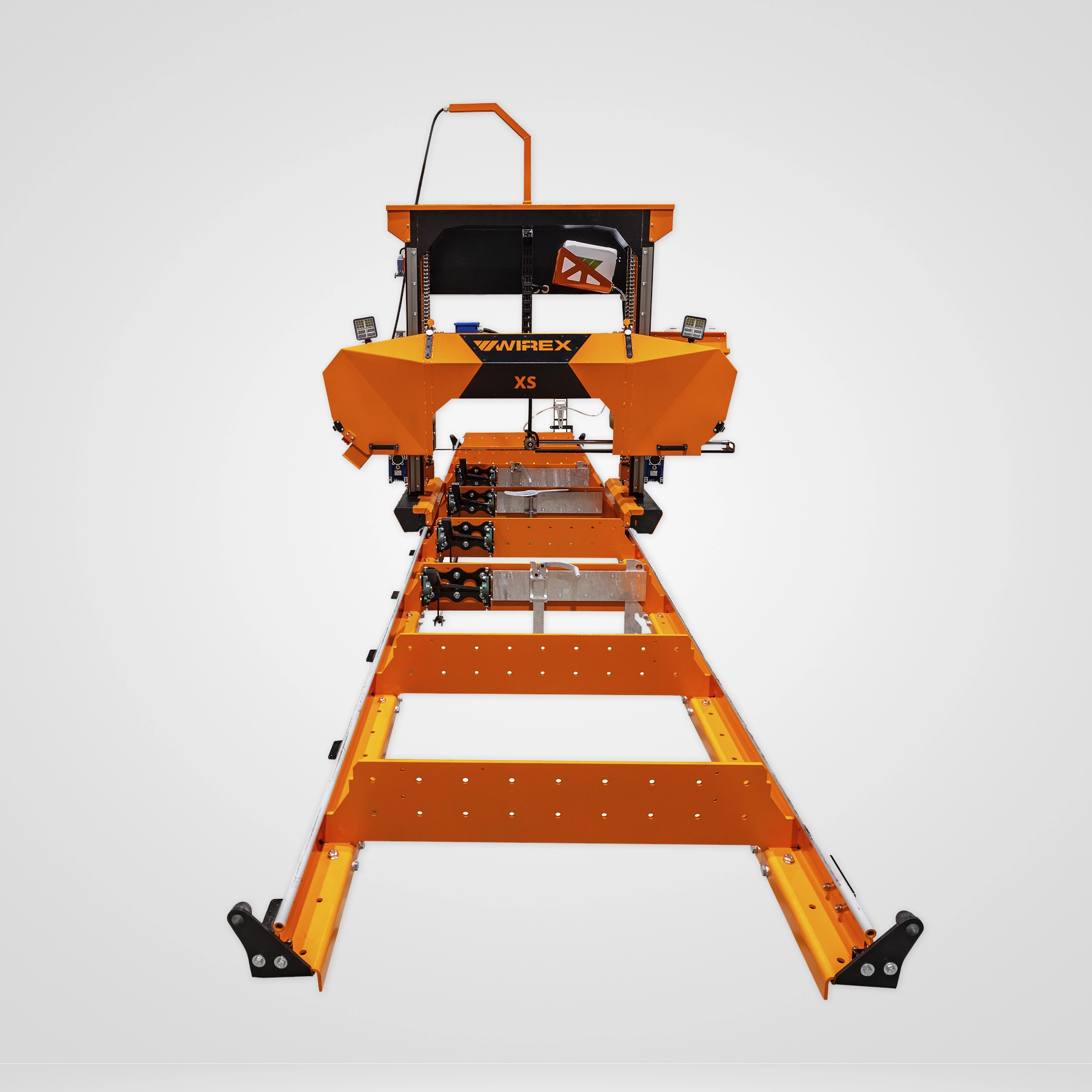

El aserradero horizontal CZ-1/XS es un equipo de sierra de cinta diseñado para el procesamiento eficiente de madera en rollo, combinando una construcción relativamente sencilla con una capacidad de corte adecuada para trabajos profesionales. Permite procesar troncos de hasta 80
cm de diámetro y ofrece una longitud estándar de corte de 4.6 m
Su configuración incorpora girador manual de troncos, soportes laterales y prensa manual excéntrica, mientras que el cabezal permite controlar el movimiento vertical y longitudinal durante el proceso de corte. La producción indicada por el fabricante alcanza hasta 1.5 m³/h en condiciones
óptimas de trabajo.
El CZ-1/XS admite extensiones de bancada, motores eléctricos de mayor potencia, avance/ retroceso eléctrico controlado mediante inversor de frecuencia, controladores de espesor de corte ISP-010 / RLI-04, ajuste eléctrico de los rodillos guía de la sierra y diversos sistemas auxiliares para

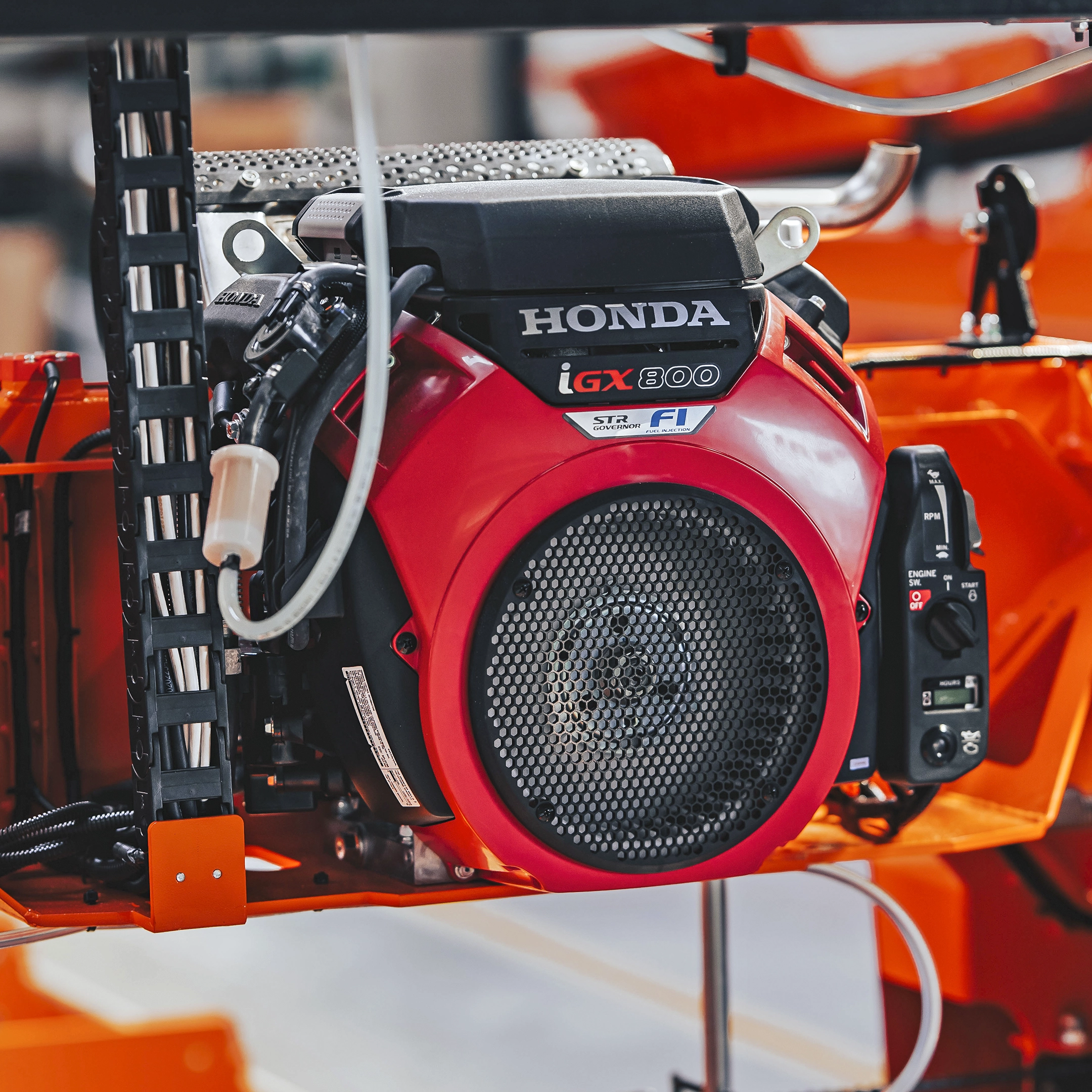

manipulación y carga de troncos. También existe una variante a gasolina, lo que amplía sus posibilidades de instalación según las condiciones de operación.
CARACTERÍSTICAS

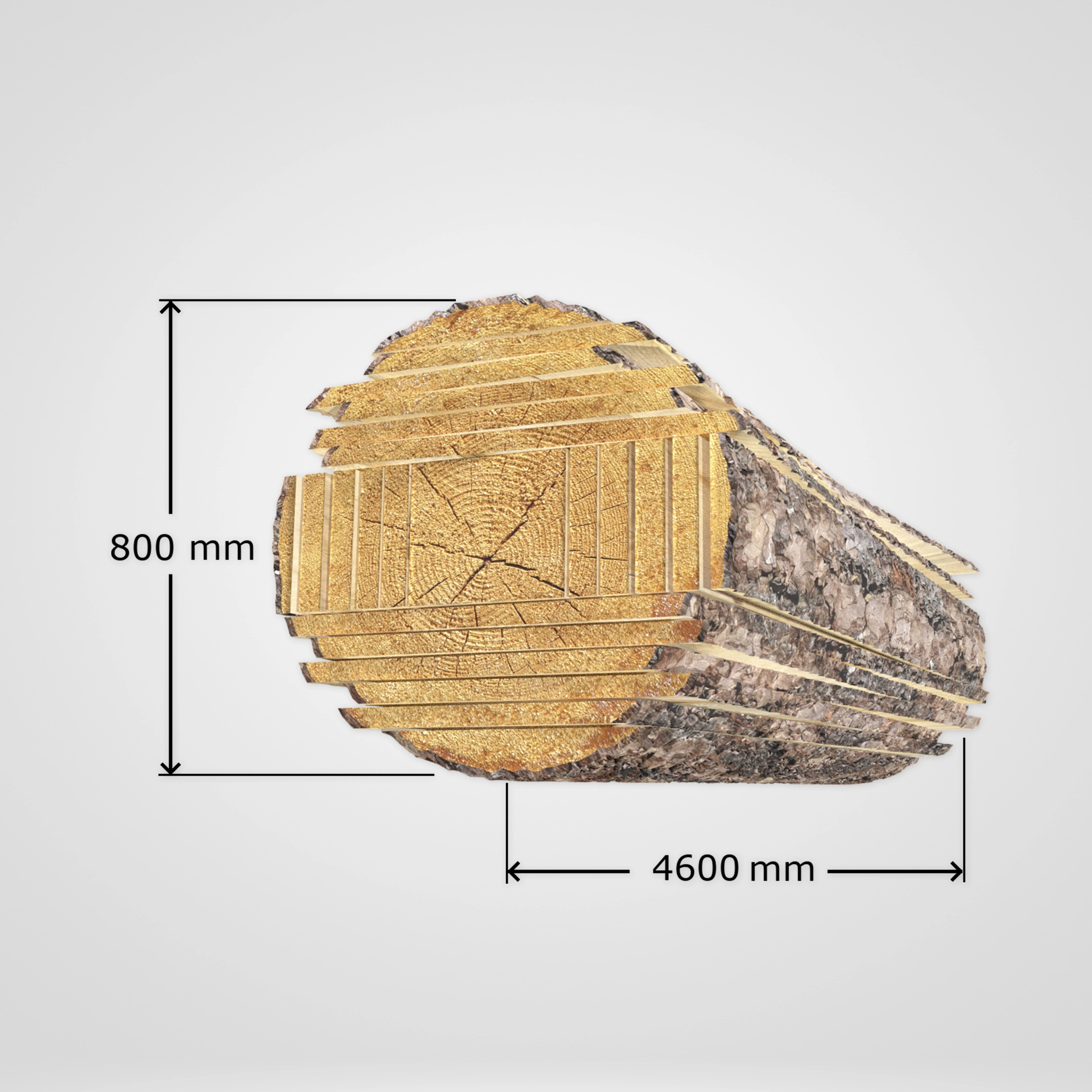

- Capacidad para troncos de hasta 80 cm: permite trabajar madera en trozas de diámetro considerable, adecuada para una amplia variedad de labores de aserrado y producción de tablas.
- Longitud estándar de corte de 4.6 m: proporciona capacidad para procesar troncos largos dentro de la configuración básica de la bancada, con posibilidad de ampliar la instalación mediante extensiones opcionales.
- Manipulación manual del tronco: el equipo utiliza un girador manual, tres soportes laterales y una prensa manual excéntrica para posicionar, girar y sujetar la madera durante el proceso de corte.

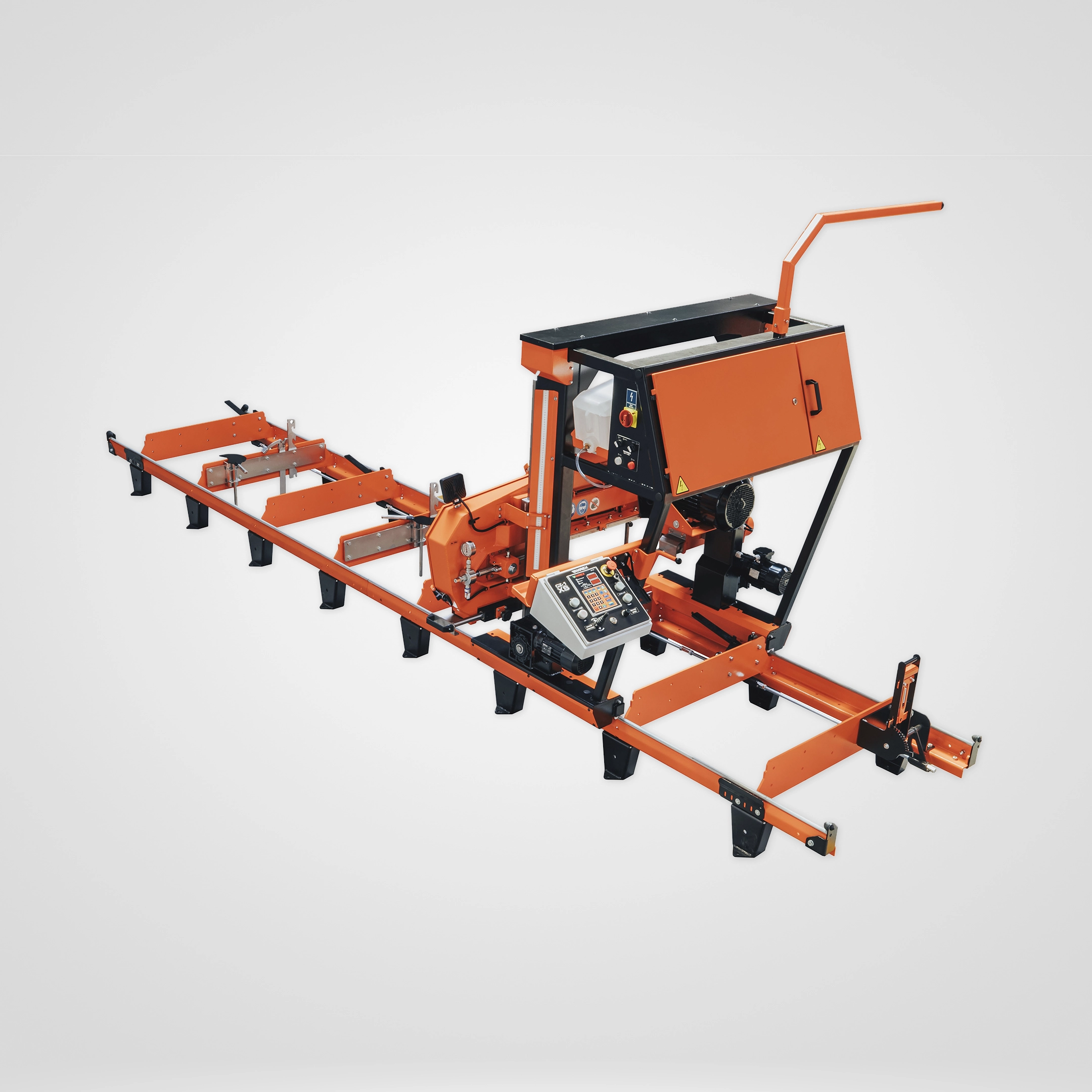

- Cabezal de operación sencilla: la subida y bajada del cabezal es accionada, mientras que el desplazamiento hacia adelante y hacia atrás se realiza manualmente mediante manivela. Puede incorporarse opcionalmente avance / retroceso eléctrico.
- Sierra de cinta de configuración profesional: utiliza una sierra de 440 cm de longitud, con ancho de 32 mm a 42 mm y espesor máximo de 1.1 mm, trabajando sobre volantes de 475 mm de diámetro.
- Ajuste manual del espesor de corte: el espesor se establece manualmente mediante una escala, proporcionando al operador una referencia directa para posicionar el cabezal antes de cada pasada.
- Producción de hasta 1.5 m³/h: su capacidad productiva permite utilizarlo tanto en trabajos de producción periódicos como en operaciones de aserrado de mayor continuidad, dependiendo de la madera, dimensiones del tronco, configuración de la sierra y experiencia del operador.
- Amplia capacidad de actualización: puede equiparse posteriormente con extensiones de bancada, controladores de espesor, accionamientos eléctricos, descortezador, iluminación LED, sistemas auxiliares de carga y diferentes elementos para manipulación y sujeción de troncos.
ESPECIFICACIONES
| DIMENSIONES Y PESO APROXIMADO DEL ASERRADERO |
| Longitud |
5.8 m (formada por 2 secciones de 2.9 m) |
| Ancho |
2.1 m |
| Altura |
1.8 m |
| Peso |
900 kg |
| POTENCIA DEL MOTOR INSTALADO |
| Eléctrico principal |
6.1 kW (8.2 HP) / 8.1 kW (11 HP) / 12 kW (16 HP) |
| Voltaje y fases |
220V / 440V Trifásico, 60 Hz |
| CAPACIDAD DE CORTE |
| Diámetro máximo del tronco |
80 cm (31-1/2″) |
| Longitud máxima de tronco |
4.6 m (15′ 1”) |
| Longitud máxima con extensiones |
Ilimitada (según cantidad de módulos de bancada) |
| Espesor mínimo de la última tabla |
25 mm (1″) |
| Producción en condiciones óptimas |
Hasta 1.5 m³/h (~635 pies tabla/h) |
| CARACTERÍSTICAS DE LA SIERRA |
| Longitud de la sierra |
4.4 m (173″) |
| Rango de ancho de la sierra |
32 mm a 42 mm |
| Espesor máximo de la sierra |
1.1 mm |
| Diámetro de los volantes |
475 mm (18″) |
| CARACTERÍSTICAS DEL CABEZAL |
| Avance / retroceso del cabezal |
Manual mediante manivela / eléctrico (opcional) |
| Subida / bajada del cabezal |
Motorizada con controlador de espesor de corte RLI-04 |
| Panel de control del operador |
Instalado en el conjunto móvil del cabezal |
| CARACTERÍSTICAS DE LA BANCADA Y MANEJO DE TRONCOS |
| Carga de tronco |
Manual |
| Giro de tronco |
1 girador de troncos manual |
| Sujeción de tronco |
1 prensa excéntrica manual |
| Nivelación de tronco |
Manual |
| Soportes laterales |
3 soportes laterales manuales |
| Extensión de bancada opcional |
Módulo de 2.9 m (longitud de corte ampliable ilimitadamente) |
| EQUIPAMIENTO OPCIONAL |
| Aumento de potencia del motor principal |
8.1 kW (10.9 HP) / 12 kW (16.1 HP) opcional |
| Extensión de bancada |
2.9 m de longitud |
| Elevación/bajada eléctrica del cabezal de corte |
Con controlador de espesor de corte ISP-010 |
| Elevación/bajada eléctrica del cabezal de corte |
Con controlador de espesor de corte RLI-04 |
| Avance/retroceso eléctrico |
Controlado mediante inversor de frecuencia |
| Panel de control remoto del operador |
Instalado sobre soporte |

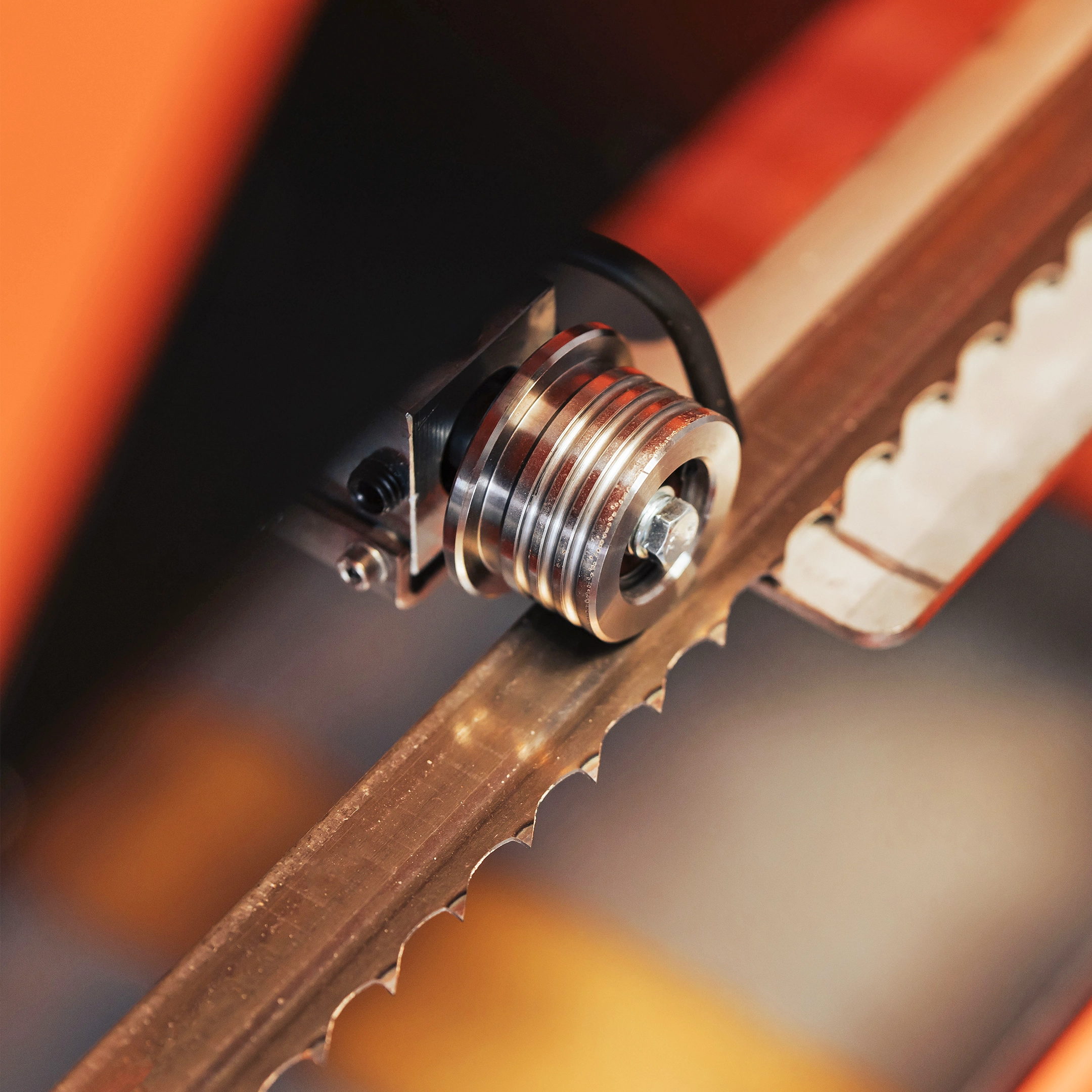

| Ajuste eléctrico de los rodillos guía de la sierra |
Opcional |

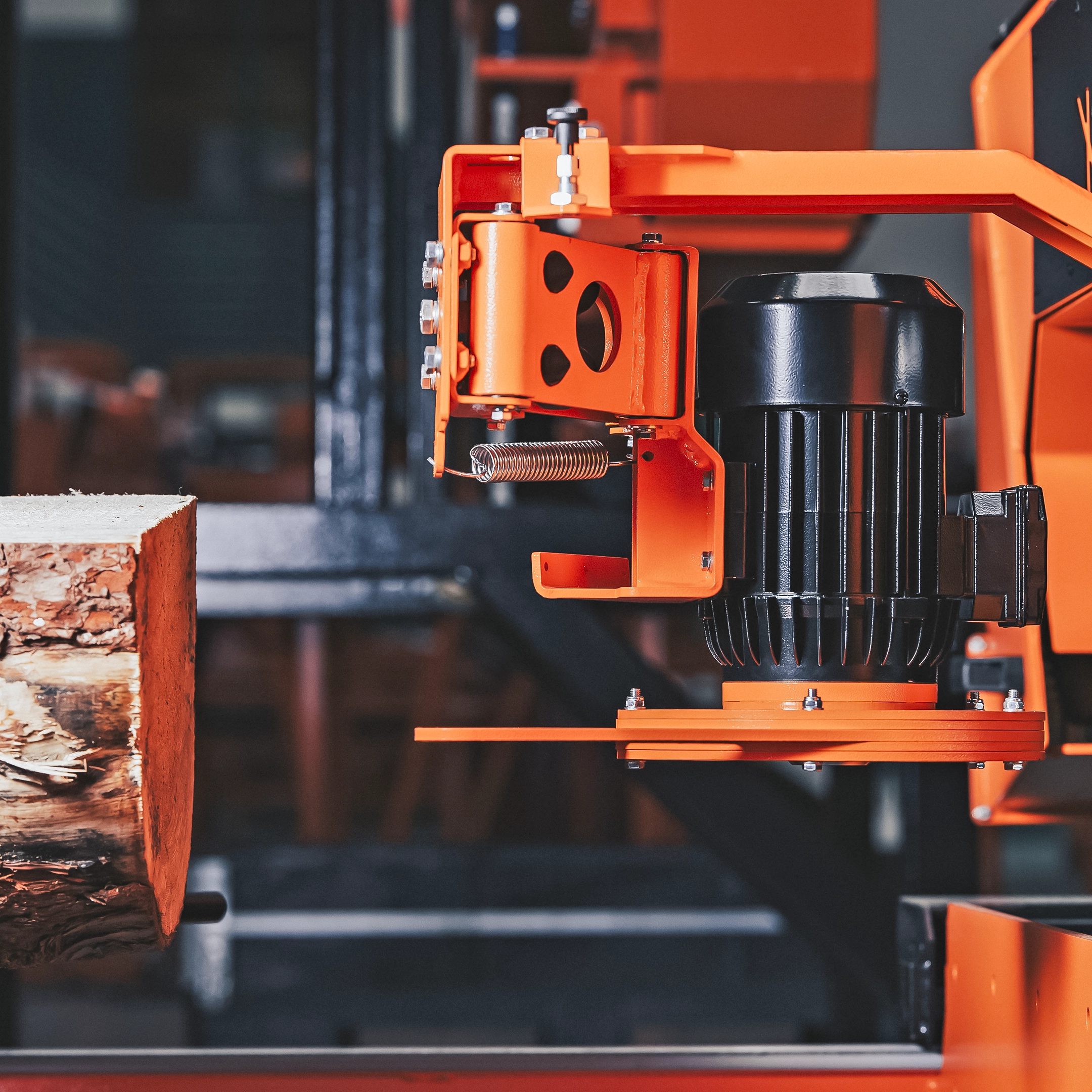

| Descortezador |
Opcional |
| Sistema de iluminación LED |
Con 3 lámparas |
| Juego de soportes laterales elevables |
4 unidades |
| Prensa manual excéntrica para troncos |
Opcional |
| Prensa tipo tijera |
Opcional |
| Prensa de tornillo |
Opcional |
| Girador manual de troncos |
Opcional |
| Soporte lateral manual |
Opcional |
| Rodillo manual nivelador de troncos |
Opcional |
| Placa de montaje larga |
Para instalación de componentes adicionales sobre la estructura |
| Rampa para carga y rodamiento de troncos |
Opcional |
| Cabrestante manual para carga de troncos |
Opcional |
| Cabrestante eléctrico para carga de troncos |
Opcional |
| Chasis de un eje |
Sin homologación vial |
| Chasis de un eje |
Con homologación vial y posibilidad de registro |
