DESCRIPCIÓN

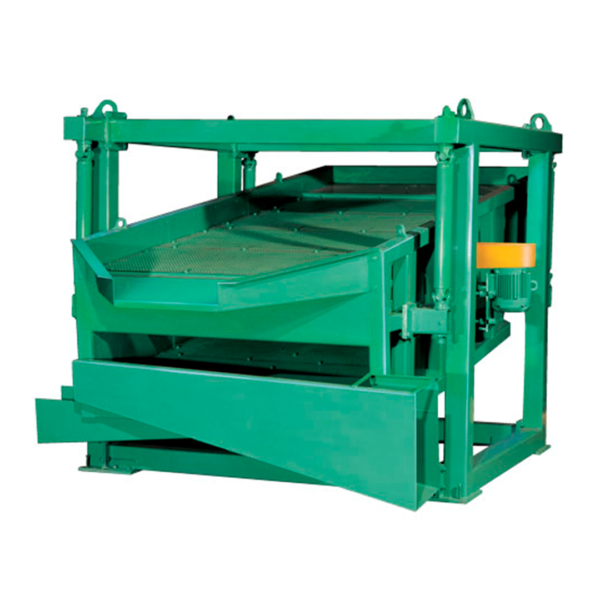

Precision Husky fabrica los astilladores y cribas de mayor prestigio a nivel mundial. Tenemos cientos de unidades instaladas y produciendo astillas de alta calidad en países productores de madera en todo el planeta. Diseñados para una fácil instalación y mantenimiento. Fabricados en medidas desde 38” hasta 66” de diámetro combinándolos con cribas de volumen estándar o de alto volumen. Disponibilidad de equipos de gran tamaño, con la facilidad de instalar componentes en equipos pre-existentes.

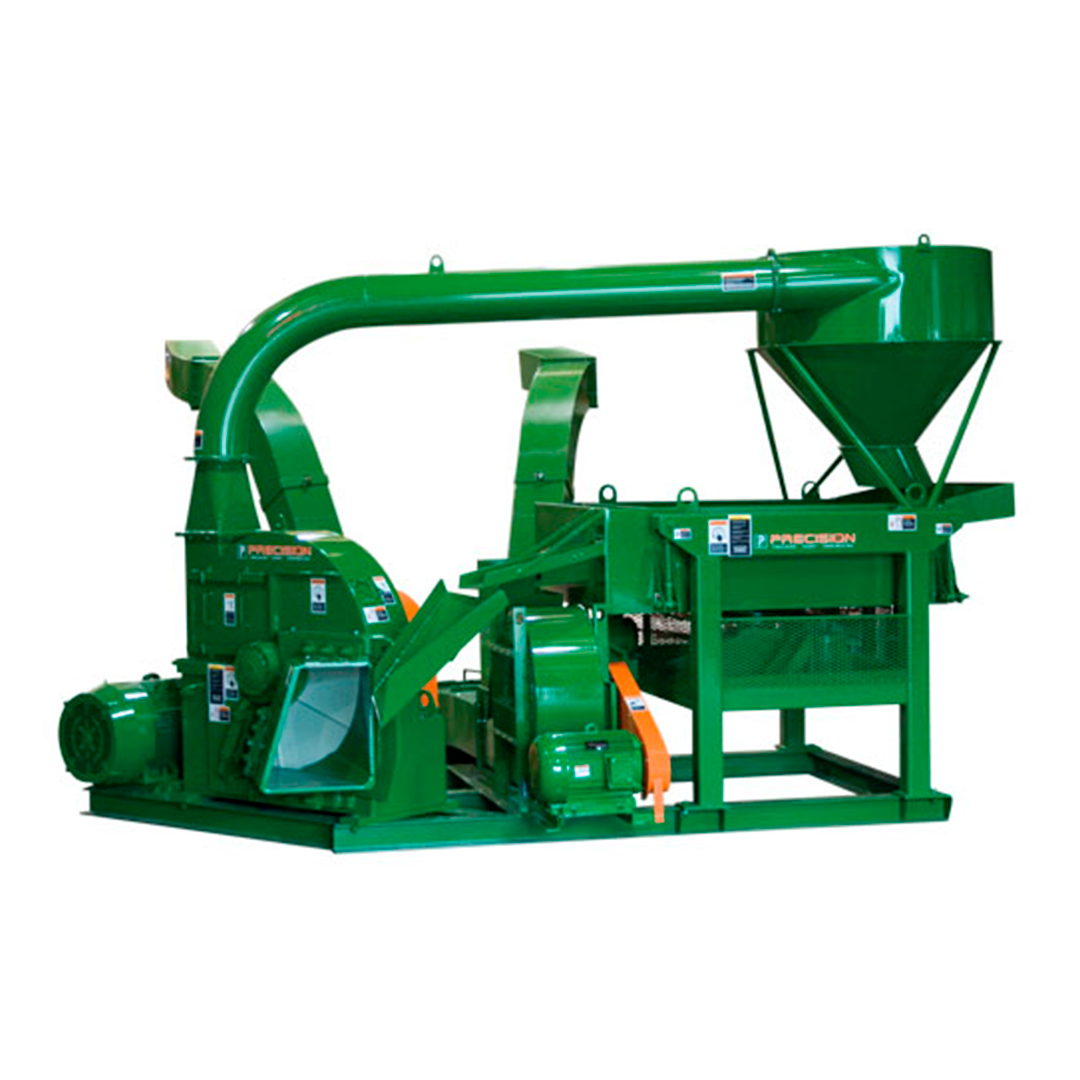

Los equipos kwik-chip de Precision Husky incluyen su selección de disco astillador, criba, soplador, ciclón y tubería, todo montado en una base compacta y robusta que acomoda todas sus necesidades de astillado de madera de desperdicio generada en su aserradero. Los componentes se pueden acomodar para adaptarse a sus necesidades de espacio.
Al utilizar el diseño exclusivo true-slice de los astilladores de Precision Husky, usted obtendrá astillas de dimensiones uniformes con menores requerimientos de energía.
Los equipos kwik-chip han sido diseñados para trabajar en aserraderos con producción desde 6 mil hasta 200 mil pies tablas por turno. Disponibilidad de equipos potenciados por motores diesel.

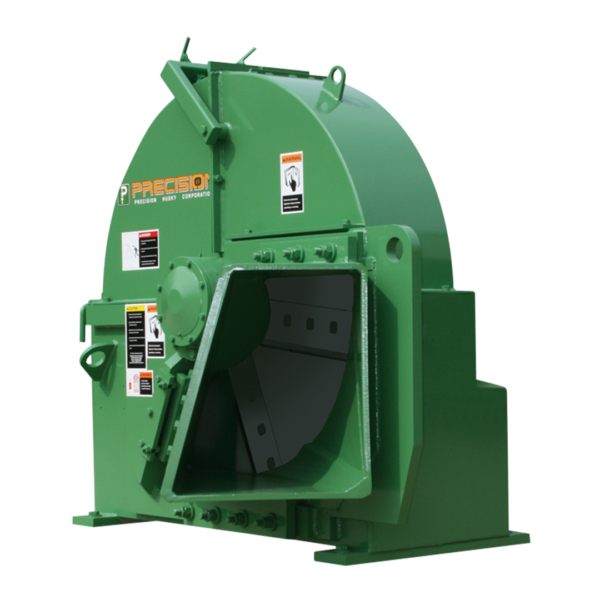

Astilladoras de Disco de 38” hasta 66” de diámetro Precision Husky
La tolva de alimentación lateral inclinada de los astilladores Precision Husky y la posición de las cuchillas logran un suave efecto de rebanado de la madera. El ángulo de ataque de las cuchillas logra levantar suavemente la madera mientras las cuchillas pasan por la línea central y empieza un movimiento de la madera hacia arriba en contra del sentido de las manecillas del reloj. La tolva tiene un fondo plano y lados inclinados para lograr un 25% más de contacto de los yunques, evitando que la madera se patine o se mueva en el sentido contrario. Yunques horizontales y verticales ayudan a lograr una mayor vida mientras se requiere menor mantenimiento. Ambos yunques son endurecidos con colmoloy logrando una dureza de 62 a 65 en la escala Rockwell C. Con yunques reemplazables de 4 lados, se ahorra tiempo y dinero.
El diseño único y probado de Precision Husky ha ganado una gran reputación como “el mejor y más consistente astillador del mundo”. Con numerosas configuraciones a necesidad del cliente, podemos cubrir todas las necesidades de astillado de madera de su empresa, y le proveeremos con el equipo de mayor calidad de la industria. Precision Husky es una empresa enfocada en la calidad y al servicio post-venta.
|
Modelo |
38” |
48” |
58” |
66” |
|
Cantidad de cuchillas |
4 |
3, 4, 6 ó 8 |
3, 4, 6 ó 8 |
3, 4, 6 ó 8 |
|
Diámetro del disco |
38″ |
48″ |
58″ |
66” (1675 mm) |
|
Potencia del motor |
50 ó 75 HP |
50, 75, 100, 125 ó 150 HP |
75, 100, 125, 150 ó 200 HP |
150, 200 ó 250 HP |
|
Velocidad |
1,000 RPM |
900 RPM |
720 RPM |
600 RPM |
|
Apertura de la tolva |
9″ x 20″ |
11″ x 24″ |
15″ x 34″ |
17″ x 37.5″ |
|
Alimentación |
76 m/min |
102 m/min |
82 m/min |
91 m/min |
Diseños Opcionales
Alimentación Horizontal
Tolva de Descarga para Re-Astillado
Alimentación por descarga superior o gravedad
Placas anti-desgaste helicoidales
Derecha o Izquierda
Descarga inferior
Descarga giratoria 360°
Descarga superior
Descarga trasera
Yunques de carburo
Contra Cuchillas endurecidas

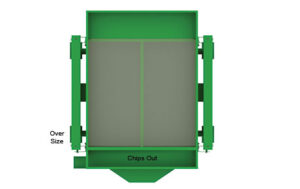

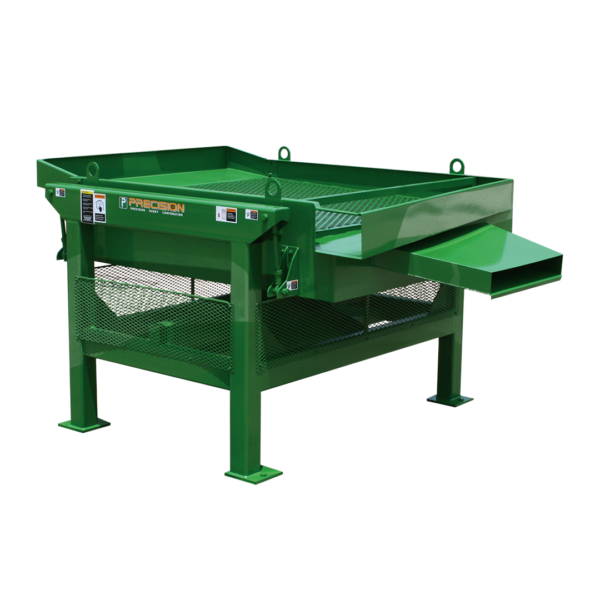

Cribas Vibratorias Estándar de 13 hasta 65 Toneladas por hora Precison Husky
Las cribas separadoras de astilla de Precision Husky del tipo “rotación-fija” cuentan con una ingeniería probada que aseguran un desempeño de larga vida con una consistente producción de alta calidad. El planeo estable del rotor fijo hace contrapeso al eje balanceado de la unidad de potencia, logrando un alto desempeño con mínimo mantenimiento. La charola receptora de contorno bajo le da una seguridad adicional de que su criba Precision Husky cumplirá con los más demandantes requerimientos de la industria.
ESPECIFICACIONES
|
Modelo |
PCS-55 |
PCS-66 |
PCS-77 |
PCS-88 |
PCS-1010 |
|
Potencia del motor |
2 HP |
3 HP |
5 HP |
7.5 HP |
10 HP |
|
Superficie de trabajo |
60″ x 60″ |
72″ x 72″ |
84″ x 84″ |
96″ x 96″ |
120″ x 120″ |
|
Capacidad de producción |
13 ton/hr |
18 ton/hr |
25 ton/hr |
40 ton/hr |
65 ton/hr |
|
Peso |
1,241 kg |
1,478 kg |
1,796 kg |
3,440 kg |
3,827 kg |
Diseños Opcionales
Descarga trasera
Juntas universales Heavy Duty
Recubrimiento UHMW
Recubrimiento de Acero Inoxidable

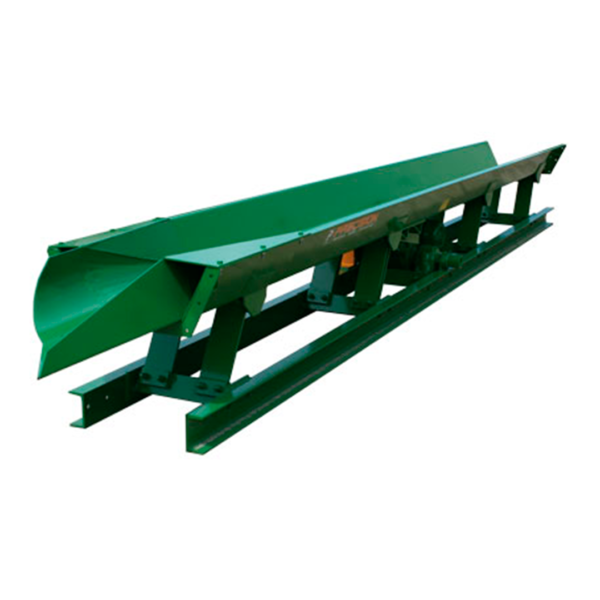

Conveyor de Vibración de 20’ Precision Husky
Todos los componentes son calidad heavy duty tal como los rodamientos esféricos utilizados en la unidad de potencia. El motor posicionado debajo del conveyor ofrece protección adicional. Precisión Husky ofrece medidas a solicitud. Las opciones incluyen transiciones de conexión, secciones de fibra de vidrio para utilizarse en conjunto con detectores de metales, descarga de aserrín, y revestimientos contra desgaste.
El cuerpo principal heavy duty fabricado en canal de 6” con un peso de 7.5 kg por pie lineal. La energía de vibración del conveyor es transferida por medio de barras de soporte heavy duty de fibra de vidrio al canal de 6”. Este diseño reduce el mantenimiento y asegura una larga vida. Una malla separadora evita que el aserrín ingrese al astillador, logrando que solo los bloques, costaneras y orillas ingresen al conveyor, incrementando la eficiencia de las cuchillas del astillador y reduciendo la generación de polvo.
ESPECIFICACIONES
| FIGURA | PMD – MEDIUM DUTY 18” | PMD – MEDIUM DUTY 24” | PHD – HEAVY DUTY 18” | PHD – HEAVY DUTY 24” |
| A | 18″ | 24″ | 18″ | 24″ |
| B | 27″ | 33″ | 27″ | 33″ |
| C | 15.5″ | 15.5″ | 19″ | 19″ |
| D | 19.2″ | 19.2″ | 25″ | 25″ |
| E | 5″ | 5″ | 6″ | 6″ |
| F | 1.8″ | 1.8″ | 3″ | 3″ |
| G | 7.75″ | 7.75″ | 14″ | 14″ |
| H | .19″ | .19″ | .23″ | .23″ |
| I | 21.7″ | 21.7″ | 29″ | 29″ |
Diseños Opcionales
Diferentes longitudes a solicitud
Anchos de 18”, 24” y 36”
Montajes sobre canales de 7”, 8” o 10”
Secciones de fibra de vidrio de 5’ de largo
