DESCRIPCION

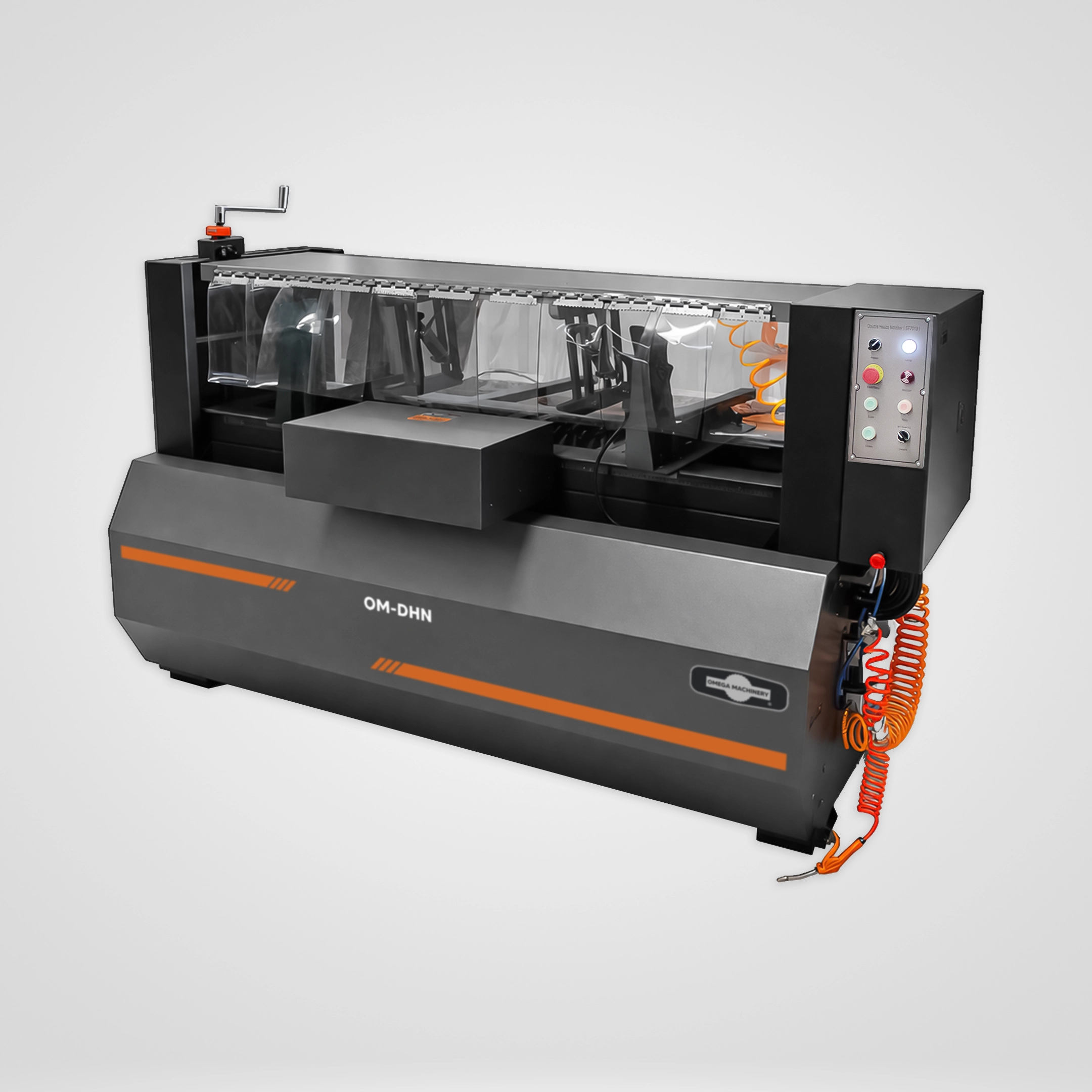

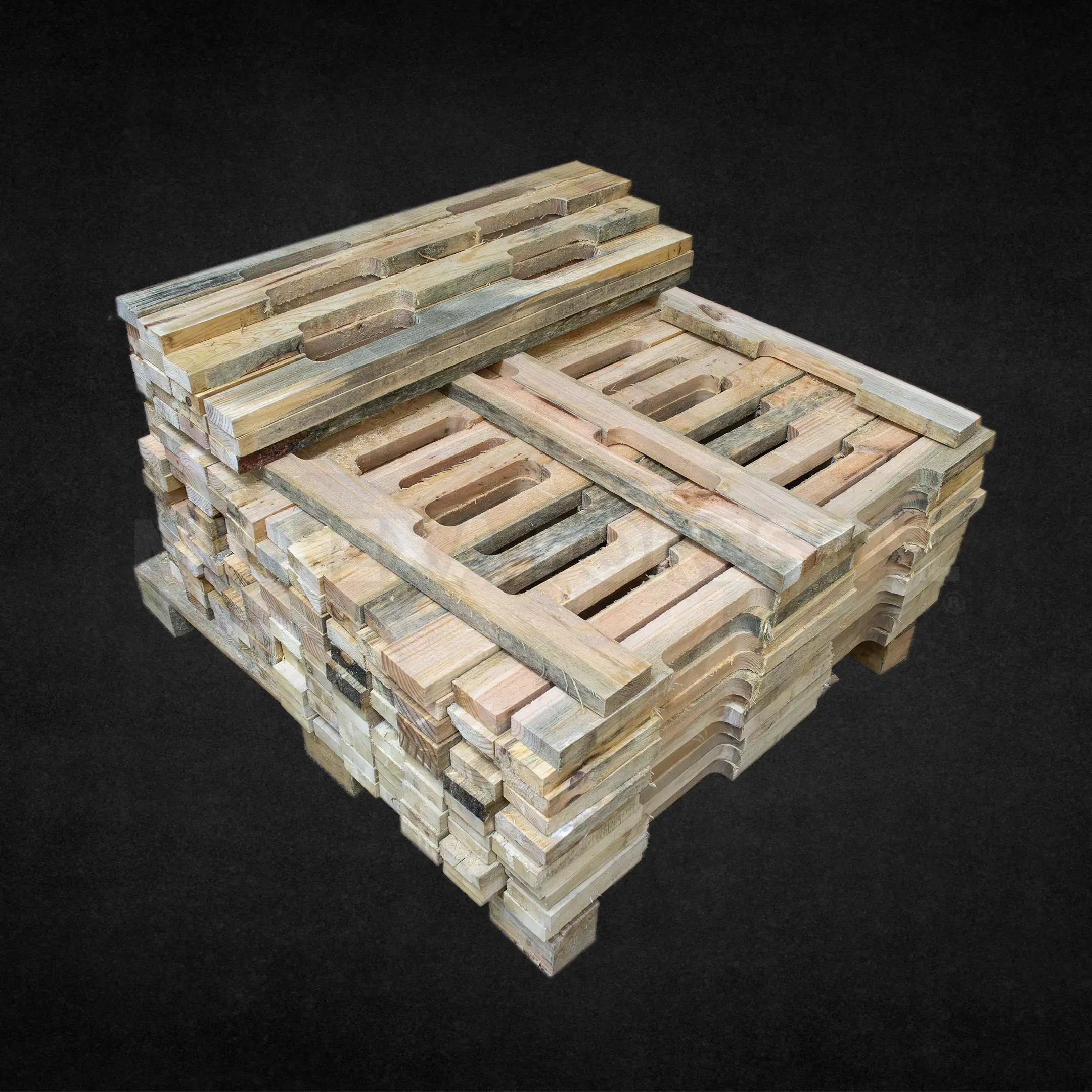

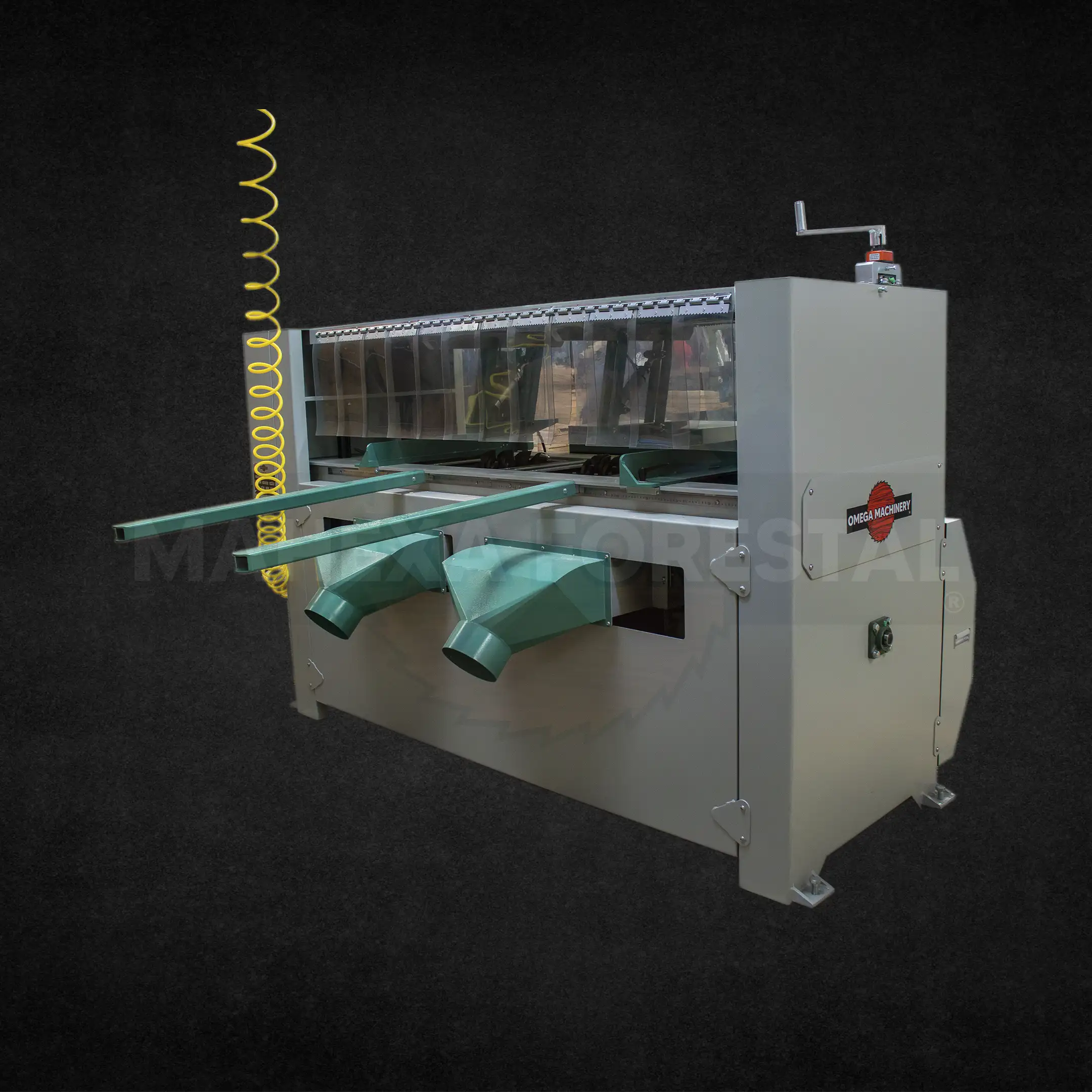

La resacadora doble OM-DHN es un equipo industrial diseñado para realizar resacados o muescas dobles con alta precisión y buena repetibilidad en procesos de manufactura de madera. Su configuración de doble cabezal de corte permite trabajar piezas de forma eficiente, reduciendo tiempos de operación y mejorando la línea de producción.
Su aplicación es especialmente útil cuando se requiere rapidez, exactitud dimensional y continuidad de producción. Gracias a su capacidad de hasta 1,800 piezas por hora, resulta adecuada para talleres y plantas con demanda media o alta, donde se busca incrementar el rendimiento operativo y reducir maniobras manuales.
Incorpora control por PLC, cabezales de corte intercambiables y sistema de extracción con dos tomas de aserrín, lo que mejora la adaptabilidad del equipo a distintos perfiles de trabajo. Integra sistema neumático auxiliar para apoyar la operación del equipo y mantener un proceso más ordenado y seguro.
CARACTERÍSTICAS

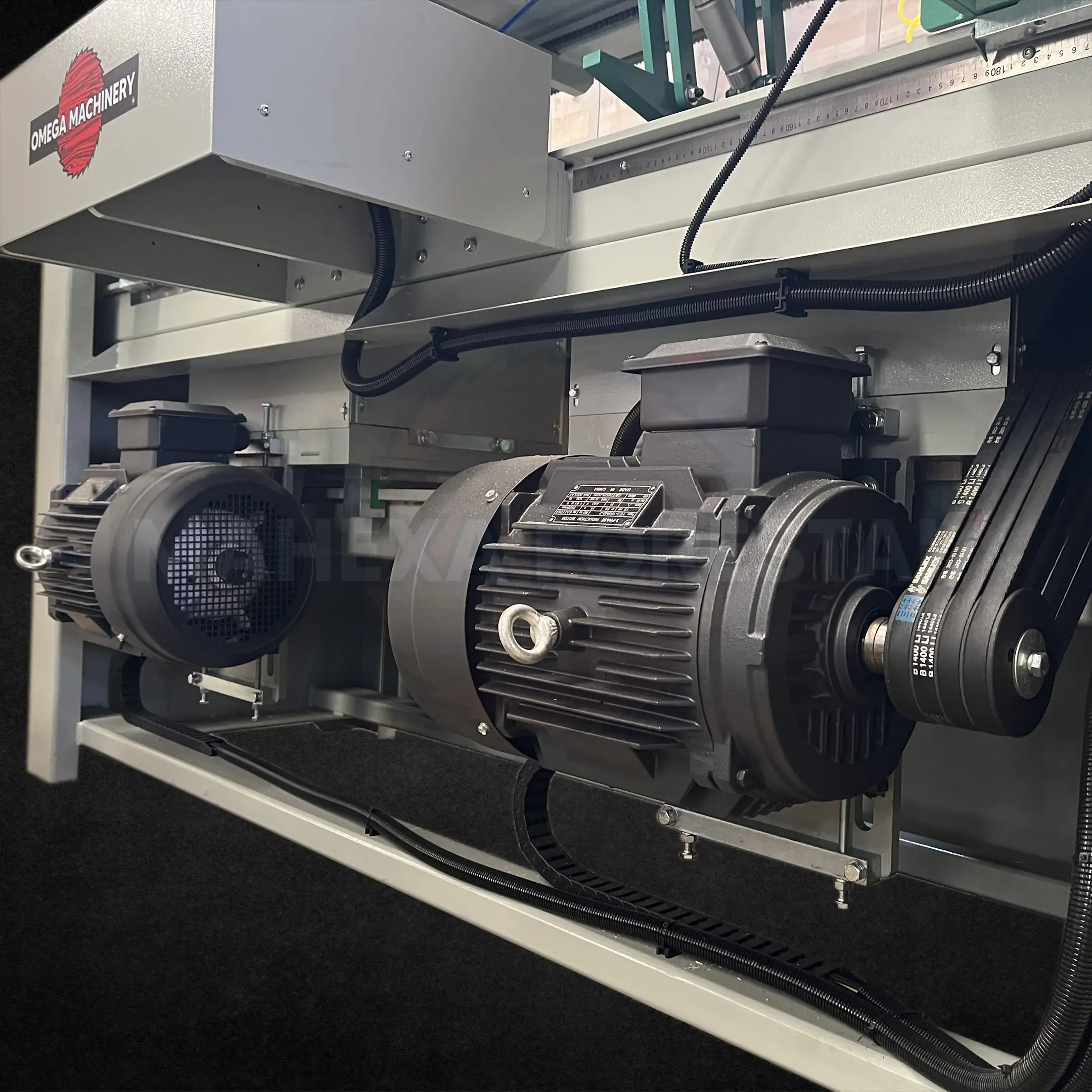

Equipada con dos motores de 15 kW (20 HP) cada uno, trifásicas de 220V o 440V a 60Hz.
Doble cabezal de corte para operaciones de resacado simultáneas o secuenciales con mejor productividad.
Producción de 1,200 a 1,800 piezas por hora en condiciones óptimas de trabajo.
Capacidad de resacado de 0 a 230 mm de ancho por 0 a 70 mm de altura.

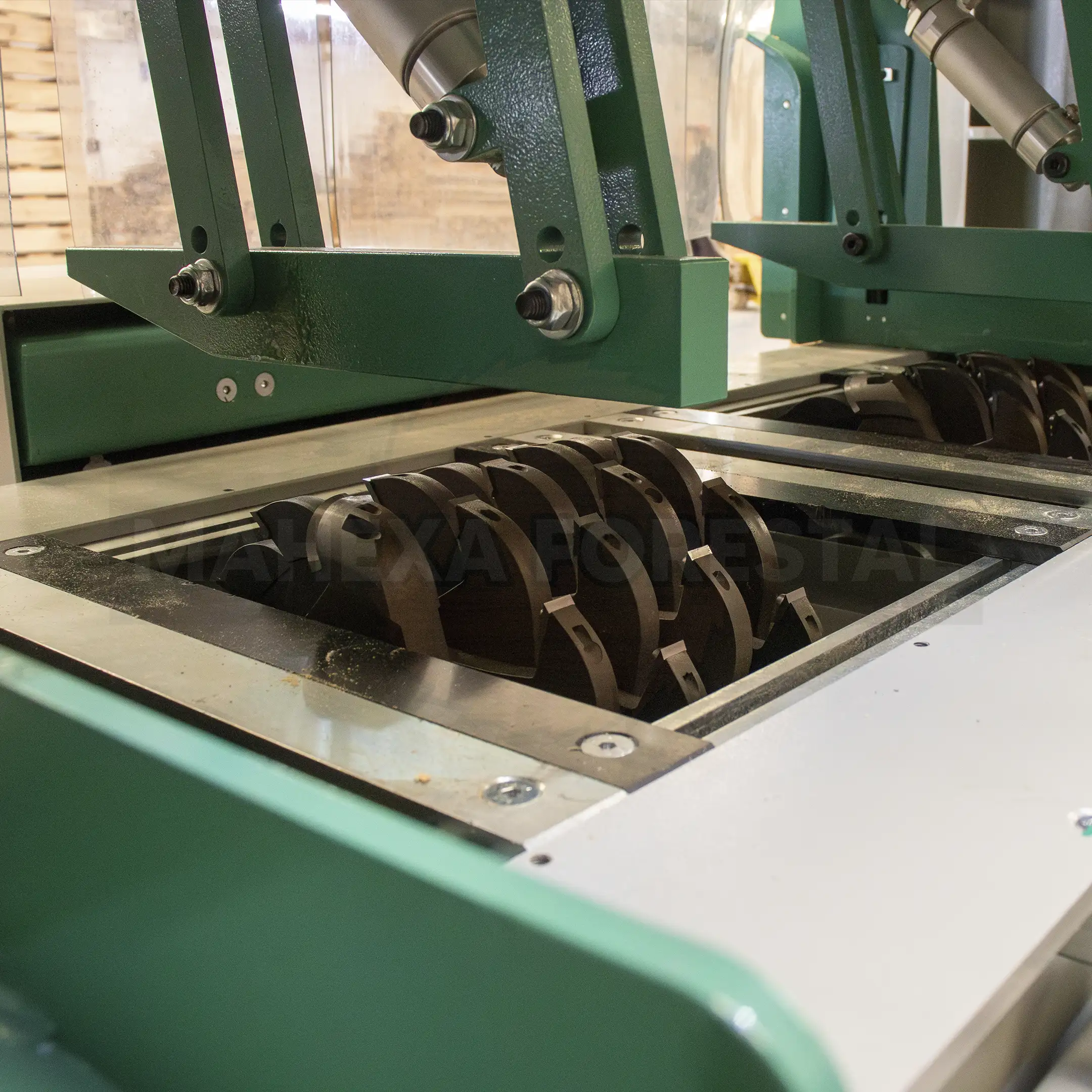

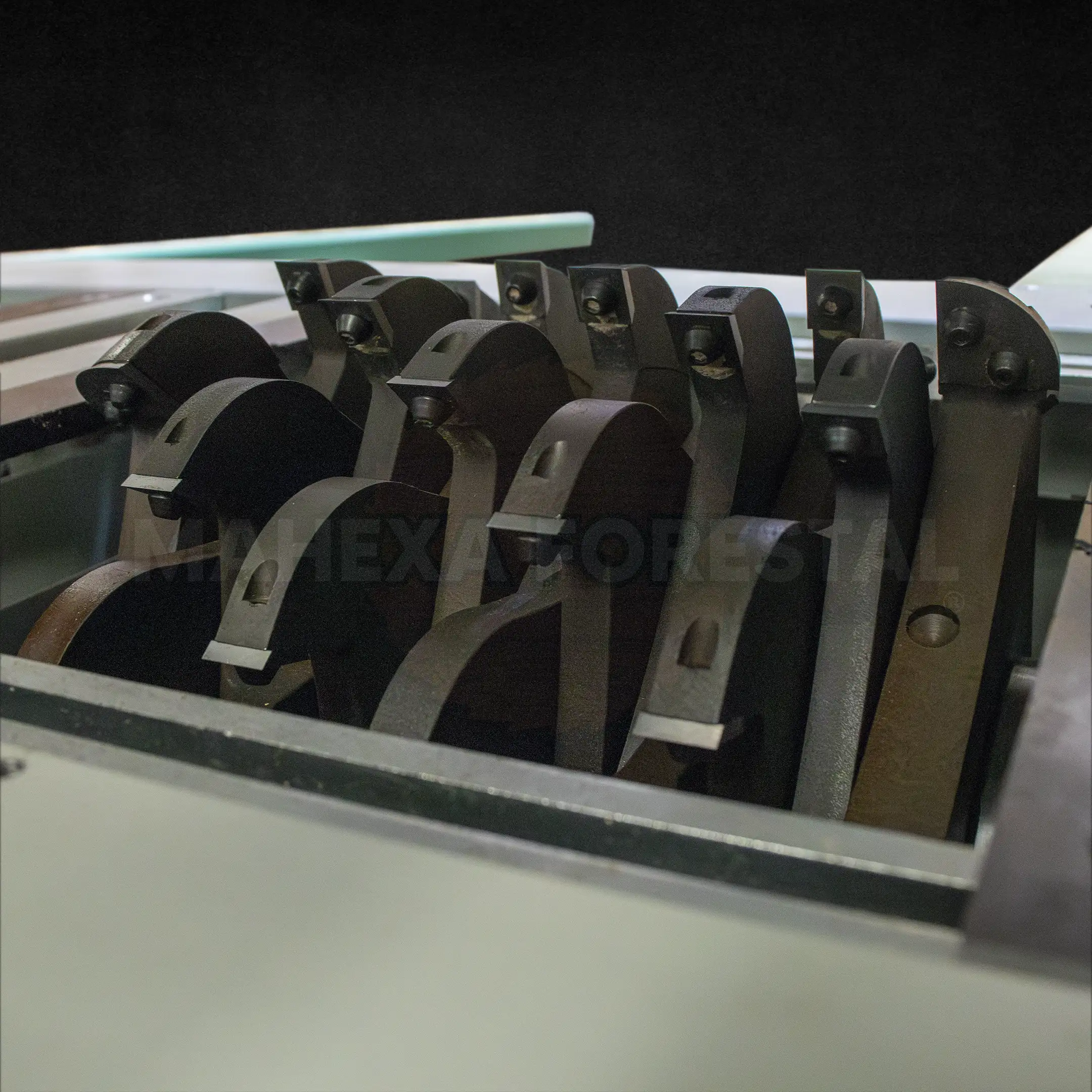

Cabezales de corte intercambiables para ajustarse a diferentes perfiles o requerimientos de trabajo.

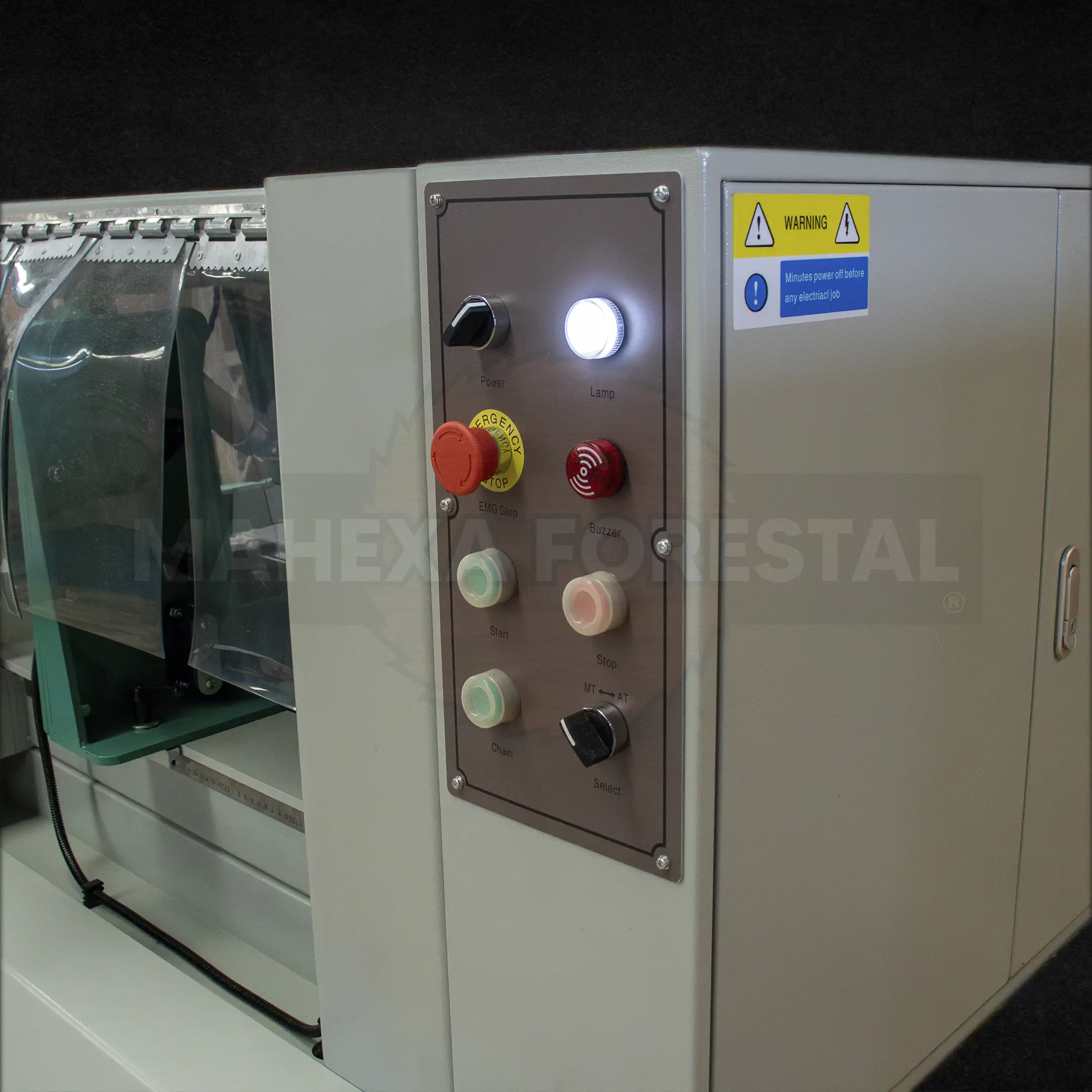

Control por PLC para una operación más estable, repetible y de fácil supervisión.
Conveyor de salida de desperdicio integrado para evacuar sobrantes de material de manera continua.
Dos tomas de extracción de aserrín de 150 mm (6”) para mantener limpia la zona de corte.

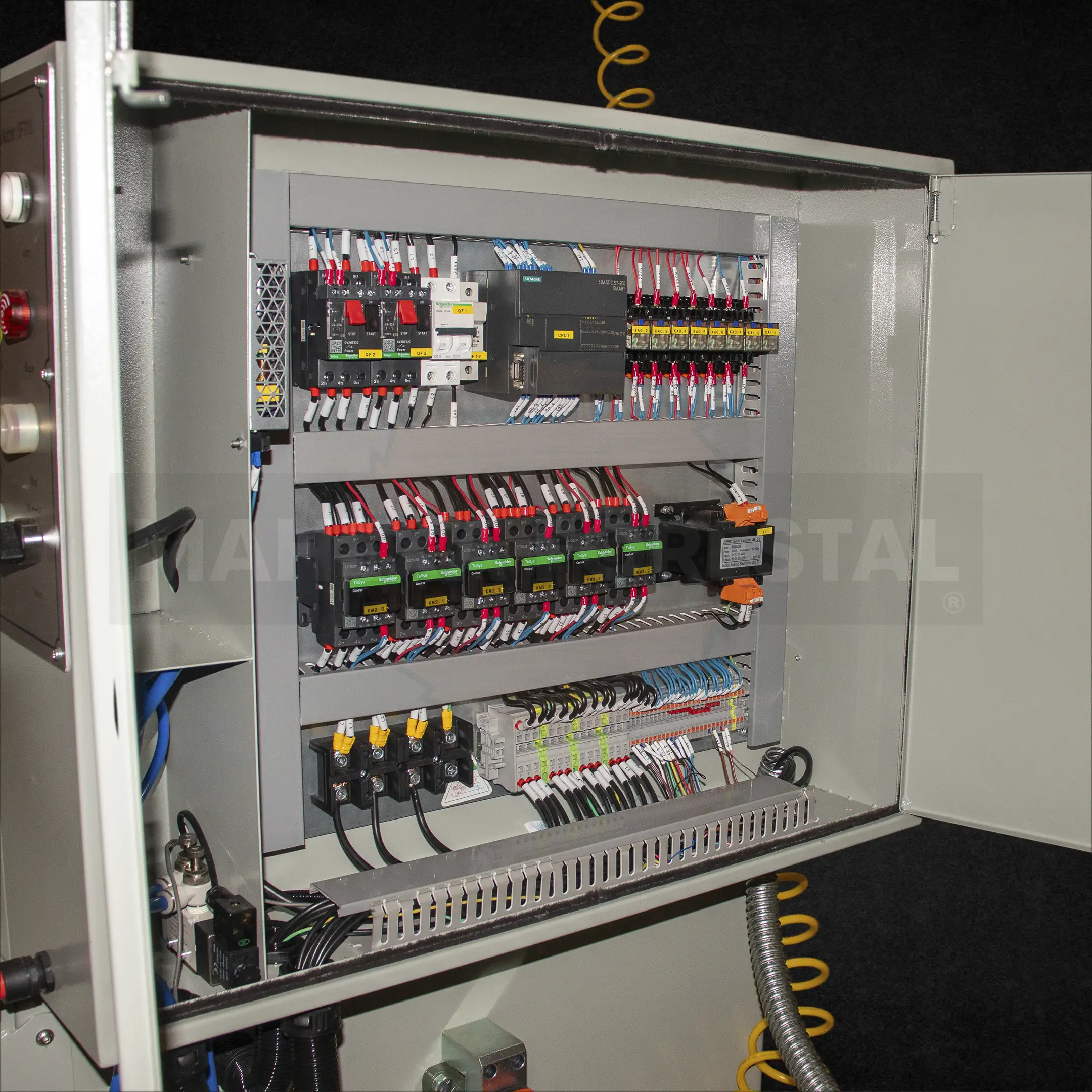

Gabinete eléctrico organizado para facilitar mantenimiento y revisión técnica.

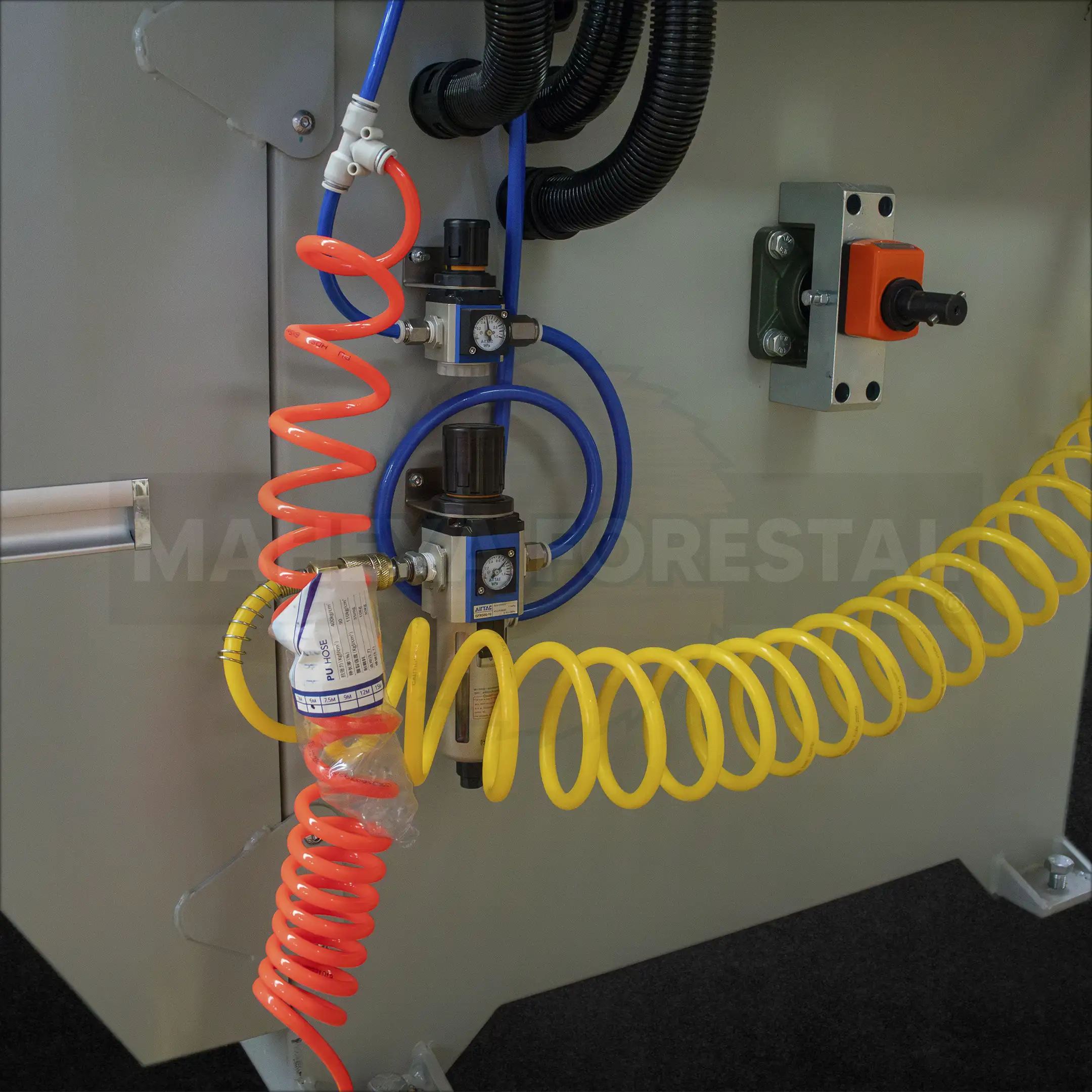

Sistema neumático auxiliar visible en el equipo para apoyar funciones operativas.
Sistema neumático AirTAC, componentes eléctricos Schneider y un sistema de control SIEMENS.
ESPECIFICACIONES
DIMENSIONES Y PESO APROXIMADO DE LA RESACADORA
Longitud
240 cm
Ancho
210 cm
Altura
170 cm
Peso
1,300 kg
POTENCIA DE LOS MOTORES INSTALADOS
Motor principal
15 kW (20 HP) x2
Voltaje y fases
220V / 440V Trifásico 60 Hz
CAPACIDAD DE RESAQUE
Productividad
1,200 piezas/h a 1,800 piezas/h
Rango de longitud de material
800 mm a 1,500 mm (31-1/2” a 59”)
Longitud máxima del resaque
150 mm (6”)
Rango de ancho del resaque
2 1/2” a 9” (con set de cuchillas estándar). Expandible hasta las 14” por cabezal
Rango de altura del resaque
0 mm a 60 mm
Número de cabezales
2 cabezales
Distancia interior máxima entre los cabezales
600 mm (24”)
Distancia exterior máxima entre los cabezales
1,070 mm (42”)
Diámetro de los cabezales
305 mm (12”)
Número de platos portacuchillas
2 laterales (1”) + 14 centrales (1/2”). Expandible hasta las 14” por cabezal
Número de cuchillas laterales
56 piezas por cabezal con 9” de corte
Número de cuchillas centrales
8 piezas por cabezal con 9” de corte

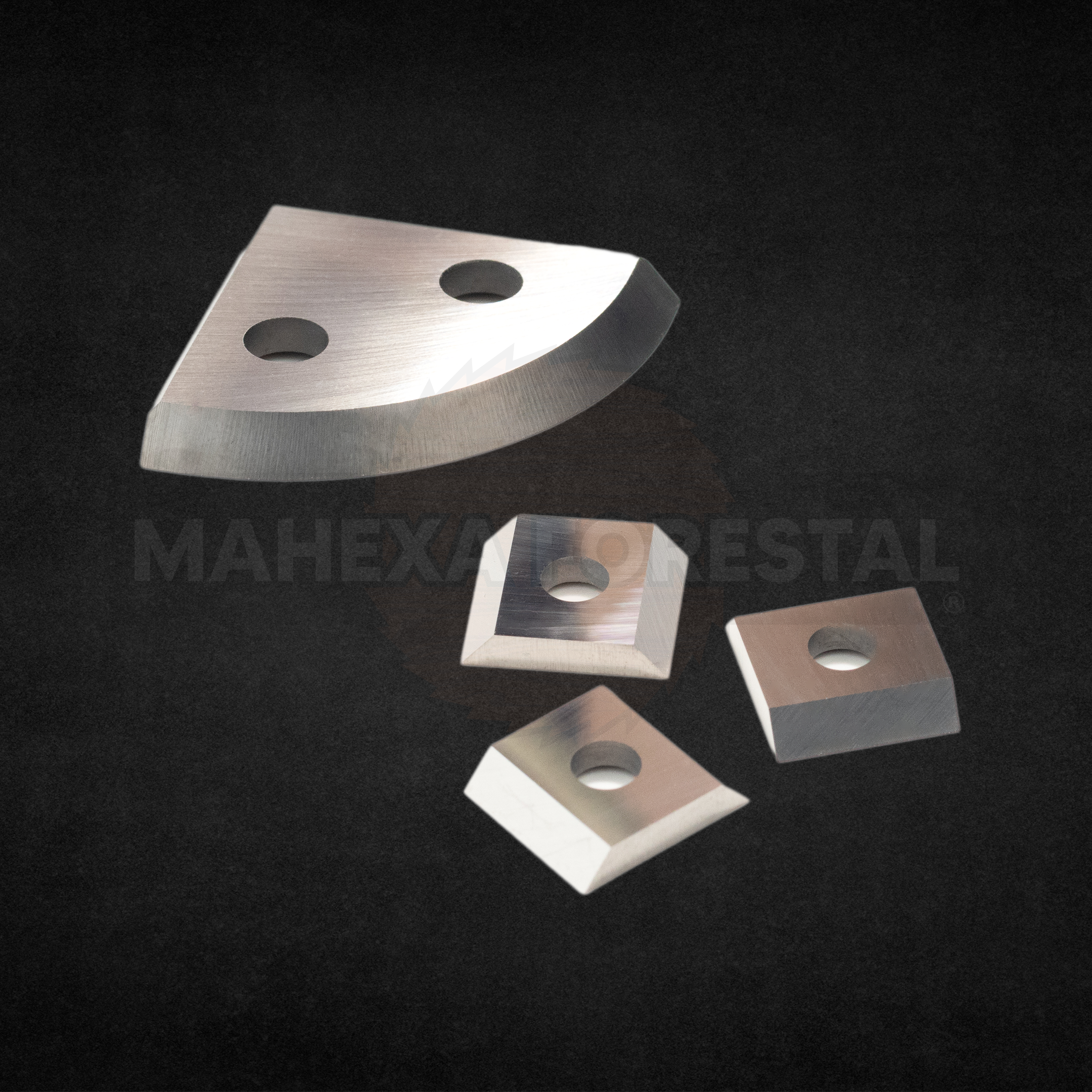

Tipo cuchillas
Pastillas Indexables e Intercambiables de Carburo de Tungsteno de Doble Filo
Radio de corte
25.4 mm (1”)
Método de prensado
Cilindro (Presión de Aire) 0.6 MPa a 0.7 MPa
Sistema neumático
AirTAC
Componentes eléctricos
Schneider
Sistema de control
Siemens
Ductos de recolección de aserrín
2 ductos de 150 mm (6”)
