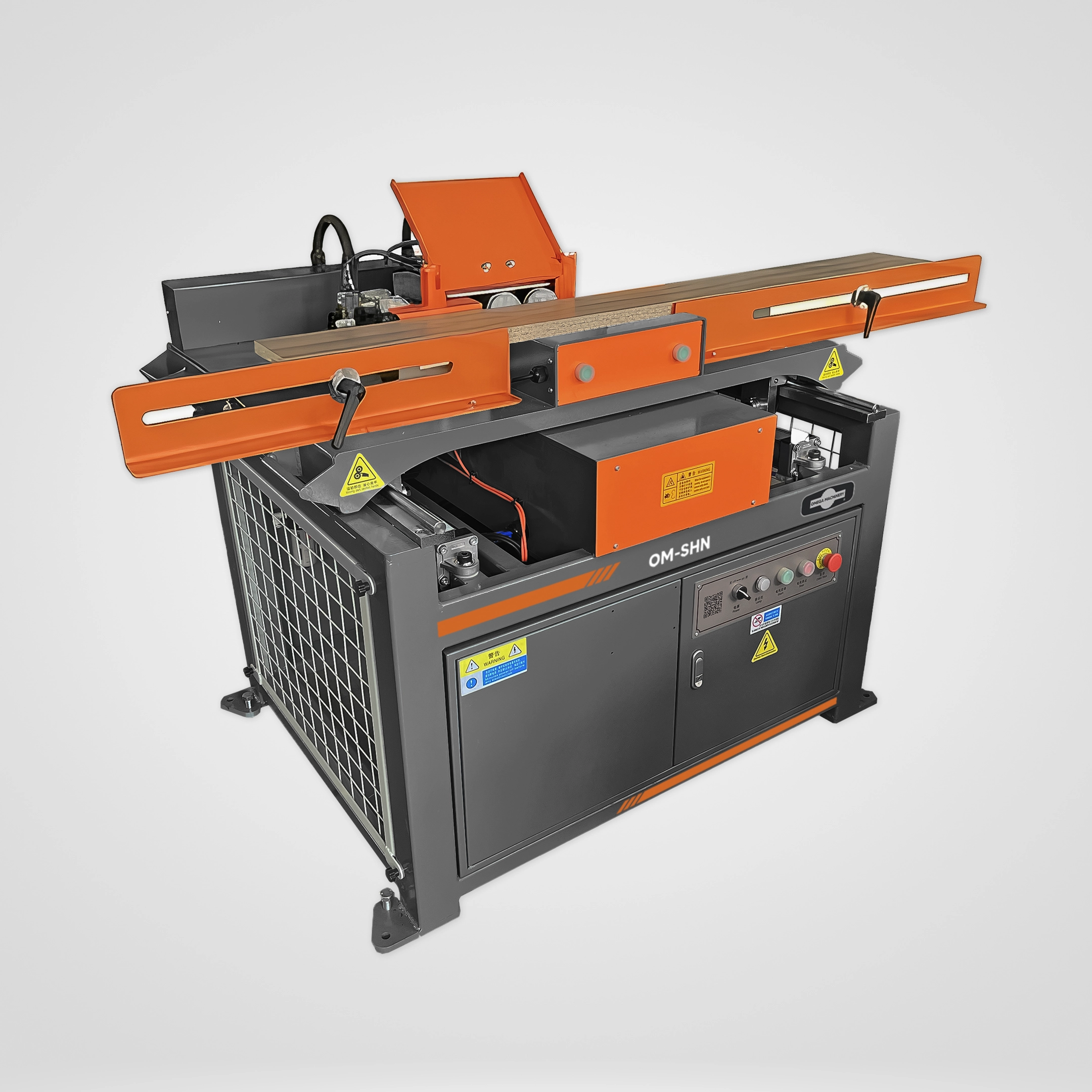

La OM-SHN es una resacadora sencilla para tarimas diseñada para operaciones de maquinado en madera que requieren uniformidad, rapidez y precisión en el resaque. Su configuración compacta, junto con su control por PLC, su cabezal intercambiable y su estructura robusta, la convierten en una opción funcional para talleres y plantas dedicadas a la fabricación de tarimas.
Este equipo está enfocado en realizar resaques en tablas de manera eficiente, permitiendo trabajar con medidas de resaque de hasta 230 mm de ancho y hasta 60 mm de altura. Su capacidad de producción de 600 piezas/h ayuda a mejorar el rendimiento operativo, reducir tiempos de ciclo y mantener una calidad constante en líneas de producción .
Integra sistema de sujeción de tabla, cuchilla desmontable, conveyor de salida de desperdicio y conexión para extracción de aserrín. Estas características favorecen una operación más limpia, segura y práctica, además de facilitar el mantenimiento y la adaptación del equipo a diferentes necesidades de maquinado en el sector de la madera
CARACTERÍSTICAS
- Potencia instalada de 15 kW (20 HP).
- Control por PLC para un manejo más preciso de la operación y mejor repetibilidad en trabajos continuos.
- Cabezal intercambiable que permite adaptar la máquina a diferentes requerimientos de resaque.
- Capacidad de resaque con ancho de 0 a 228.6 mm y altura de 0 a 65 mm.
- Toma de extracción de aserrín de 150 mm para conexión a sistemas de recolección de polvo.
- Producción estimada de 500 piezas por hora en condiciones óptimas de trabajo.
- Sistema de sujeción de tabla que mejora la estabilidad de la pieza durante el maquinado.
- Cuchilla desmontable para facilitar inspección, mantenimiento y reemplazo.
- Conveyor de salida de desperdicio para evacuación eficiente del material residual.
ESPECIFICACIONES
| DIMENSIONES Y PESO APROXIMADO DE LA RESACADORA |
| Longitud |
240 cm |
| Ancho |
120 cm |
| Altura |
120 cm |
| Peso |
800 kg |
| POTENCIA DEL MOTOR INSTALADO |

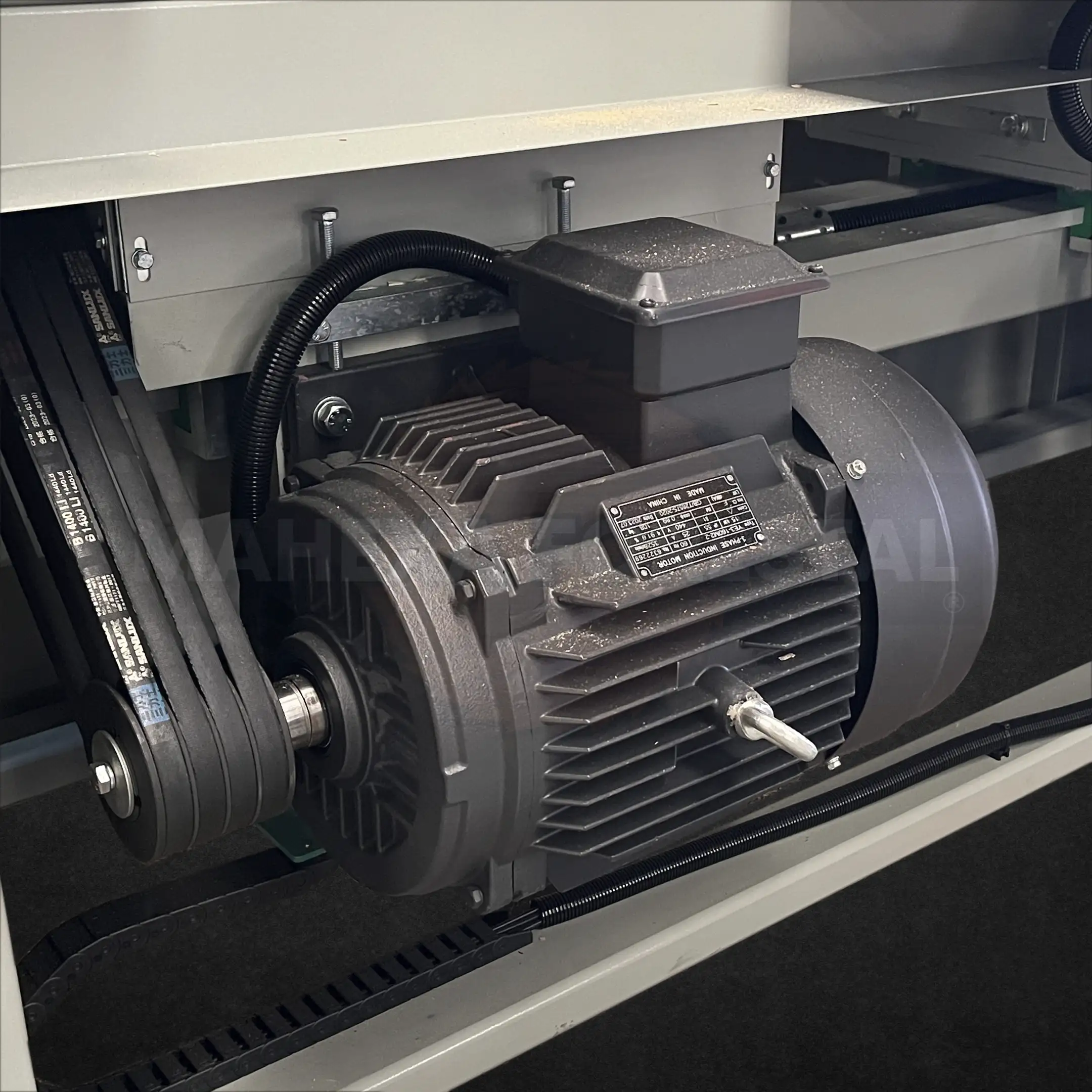

| Motor principal |
15 kW (20 HP) |
| Voltaje y fases |
220V / 440V Trifásico, 60 Hz |
| CAPACIDAD DE RESAQUE |
| Rango de longitud de material |
800 mm a 1,350 mm |
| Rango de ancho del material |
80 mm a 110 mm |
| Rango de espesor del material |
20 mm a 50 mm |
| Longitud máxima del resaque |
150 mm (6”) para múltiples piezas |
| Rango de ancho del resaque |
0 a 228.6 mm (9”) configuración estándar expandible hasta 360 mm (14”) opcional |
| Rango de profundidad del resaque |
0 mm a 65 mm |
| Radio de corte |
25.4 mm (1”) |
| Número de cabezales de corte |
1 cabezal |

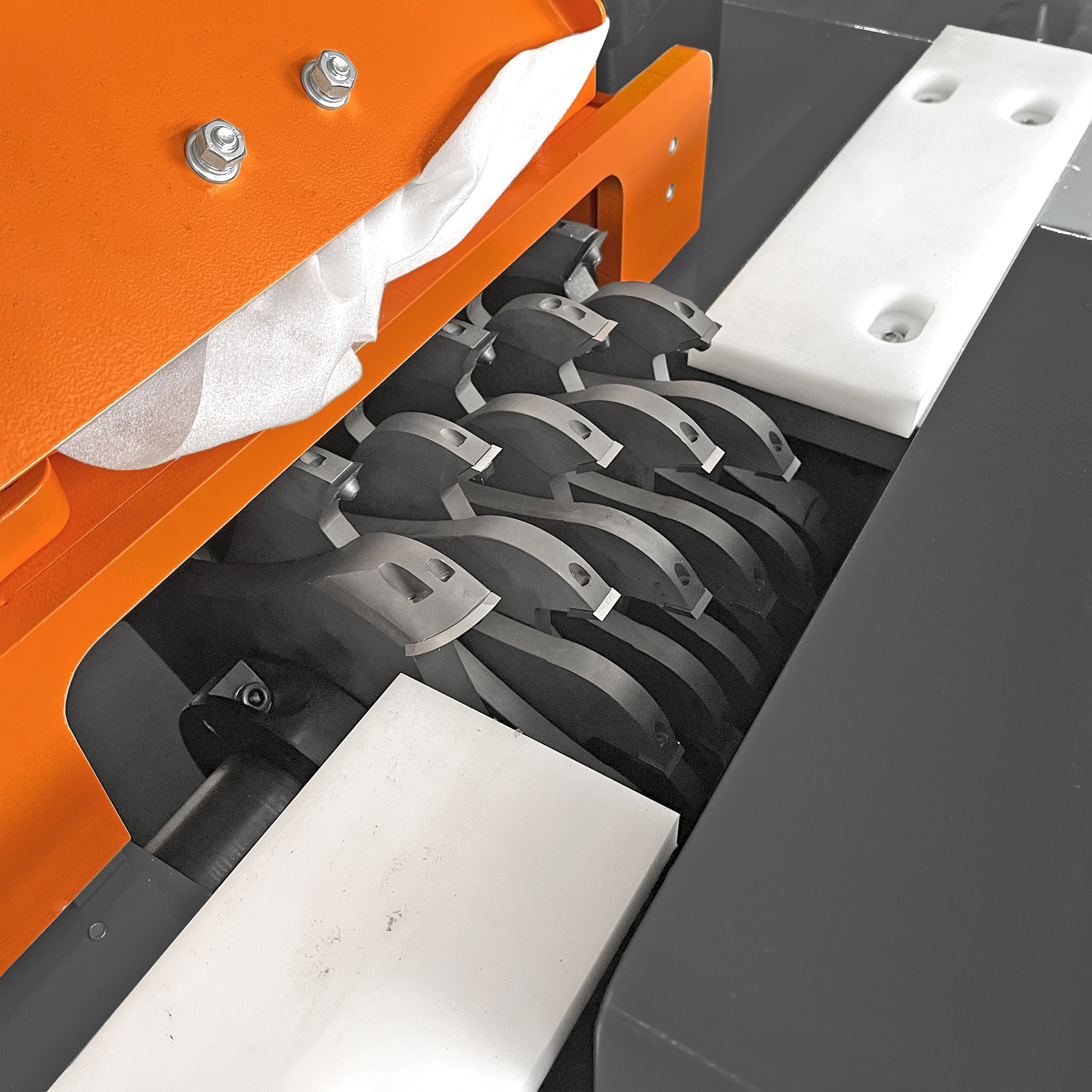

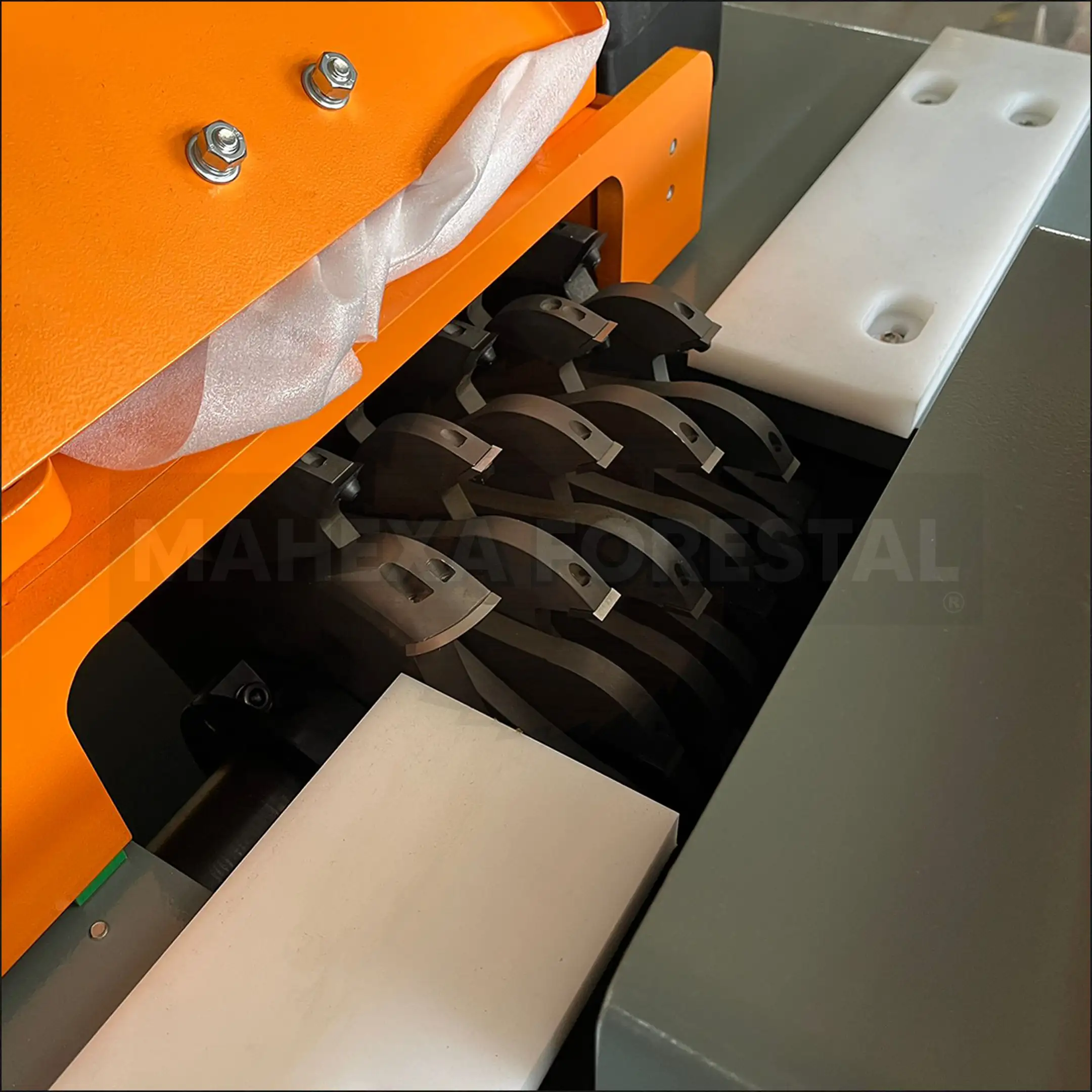

| Diámetro del cabezal |
305 mm (12”) |
| Número de de platos portacuchillas |
2 laterales + 14 centrales Expandible hasta las 14” |

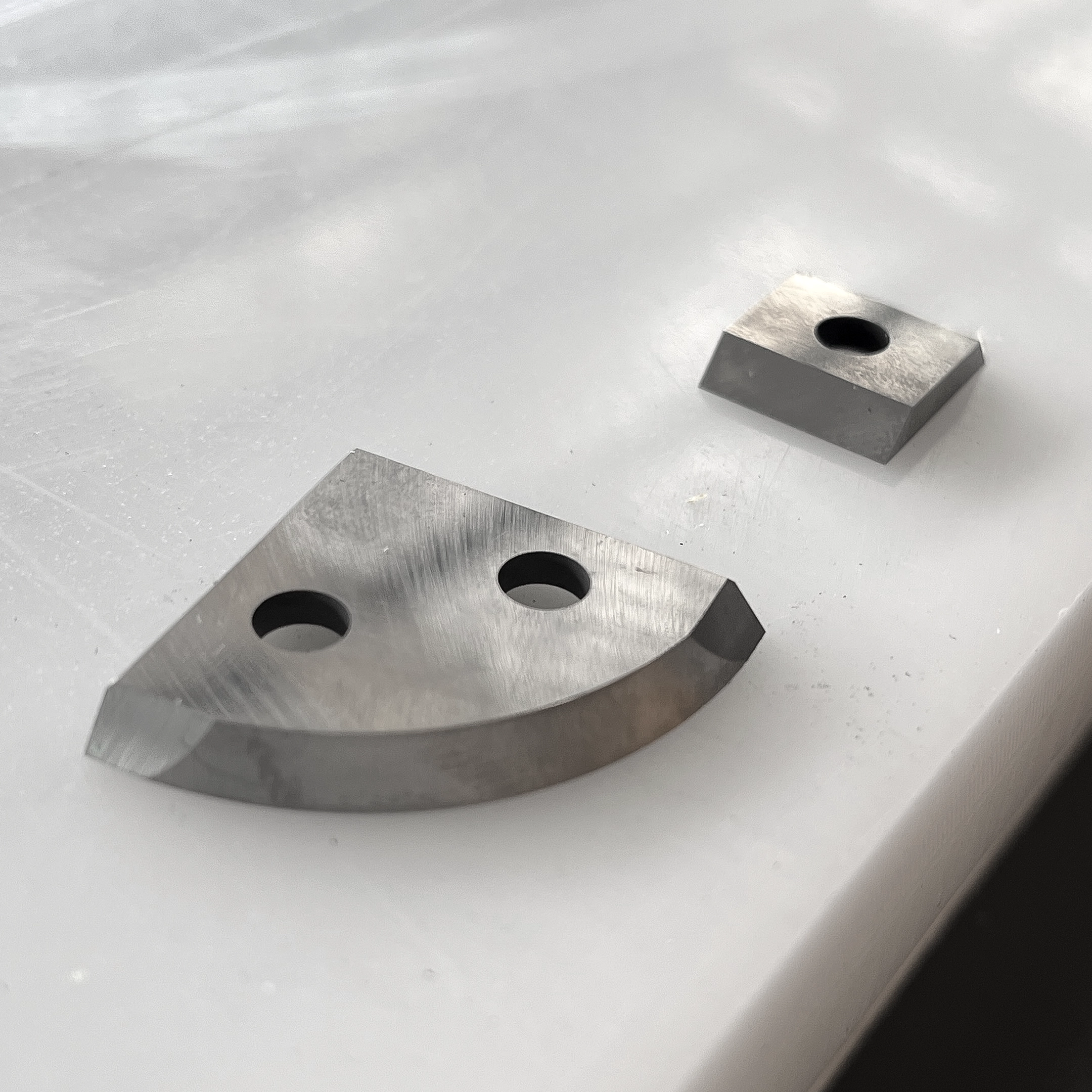

| Tipo cuchillas |
Pastillas Indexables e Intercambiables de carburo de tungsteno de doble filo |
| Capacidad de producción |
500 piezas/h |
| CARACTERÍSTICAS GENERALES ADICIONALES DEL EQUIPO |

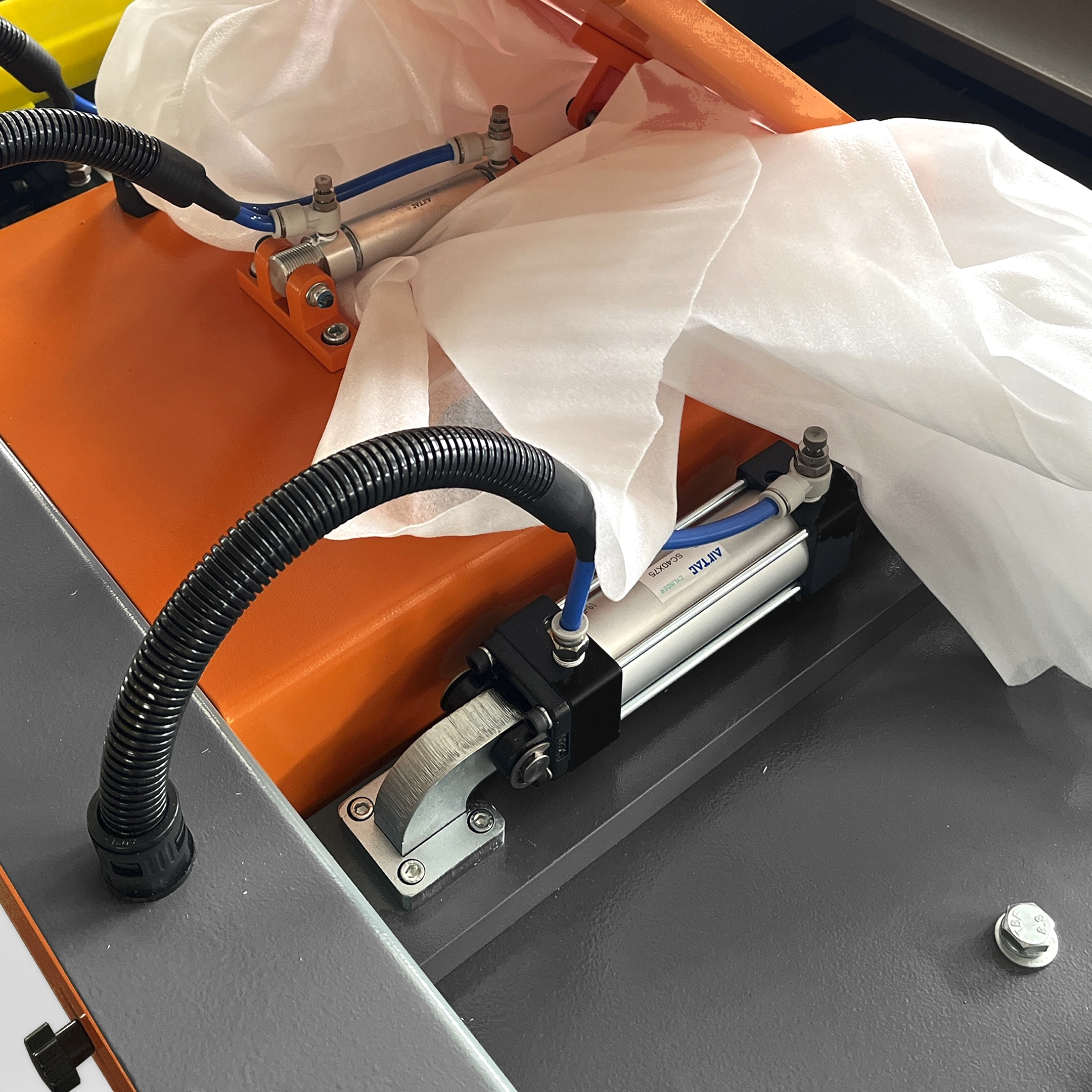

| Método de prensado |
Cilindro (Presión de Aire) 0.6 MPa – 0.7 MPa |
| Sistema neumático |
AirTAC |

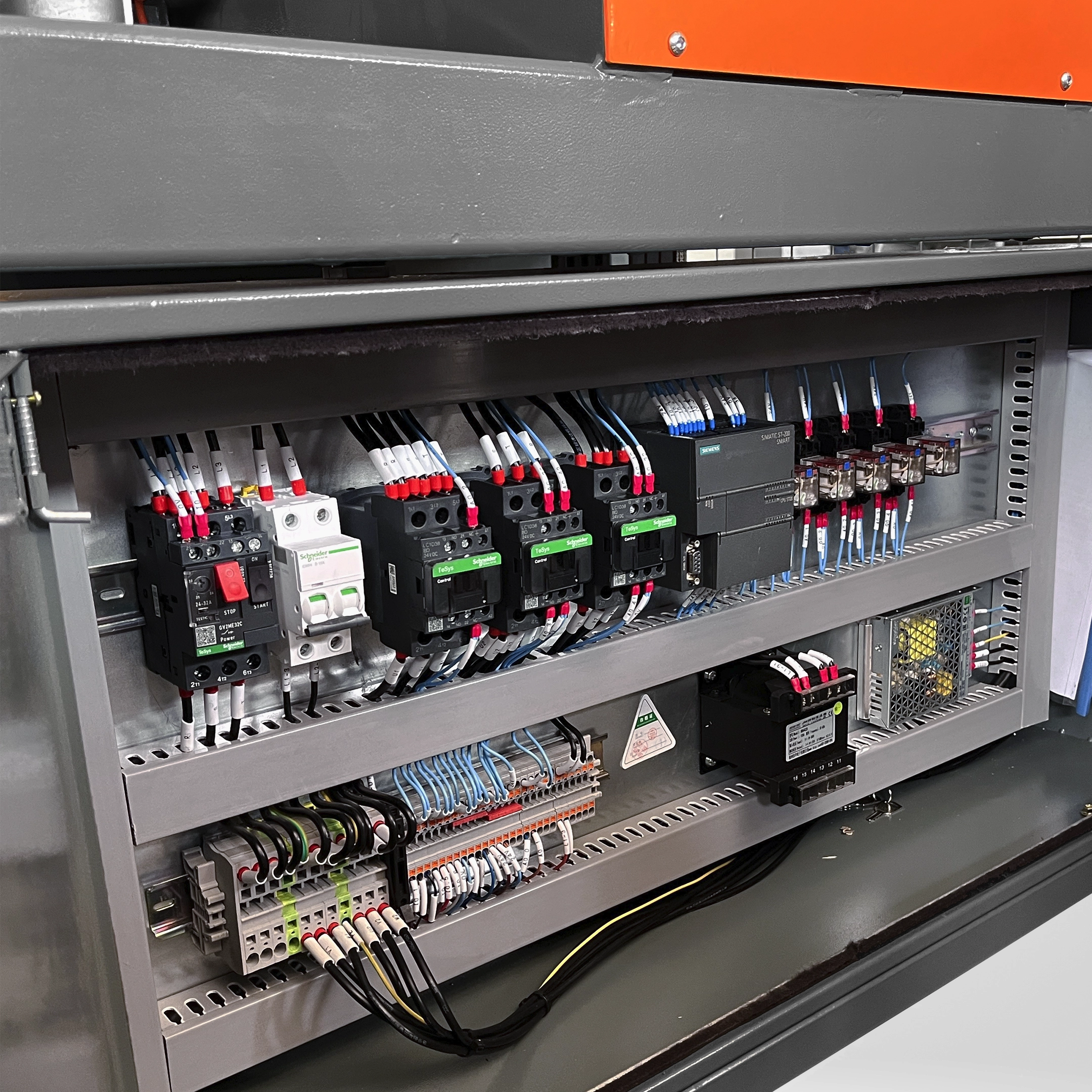

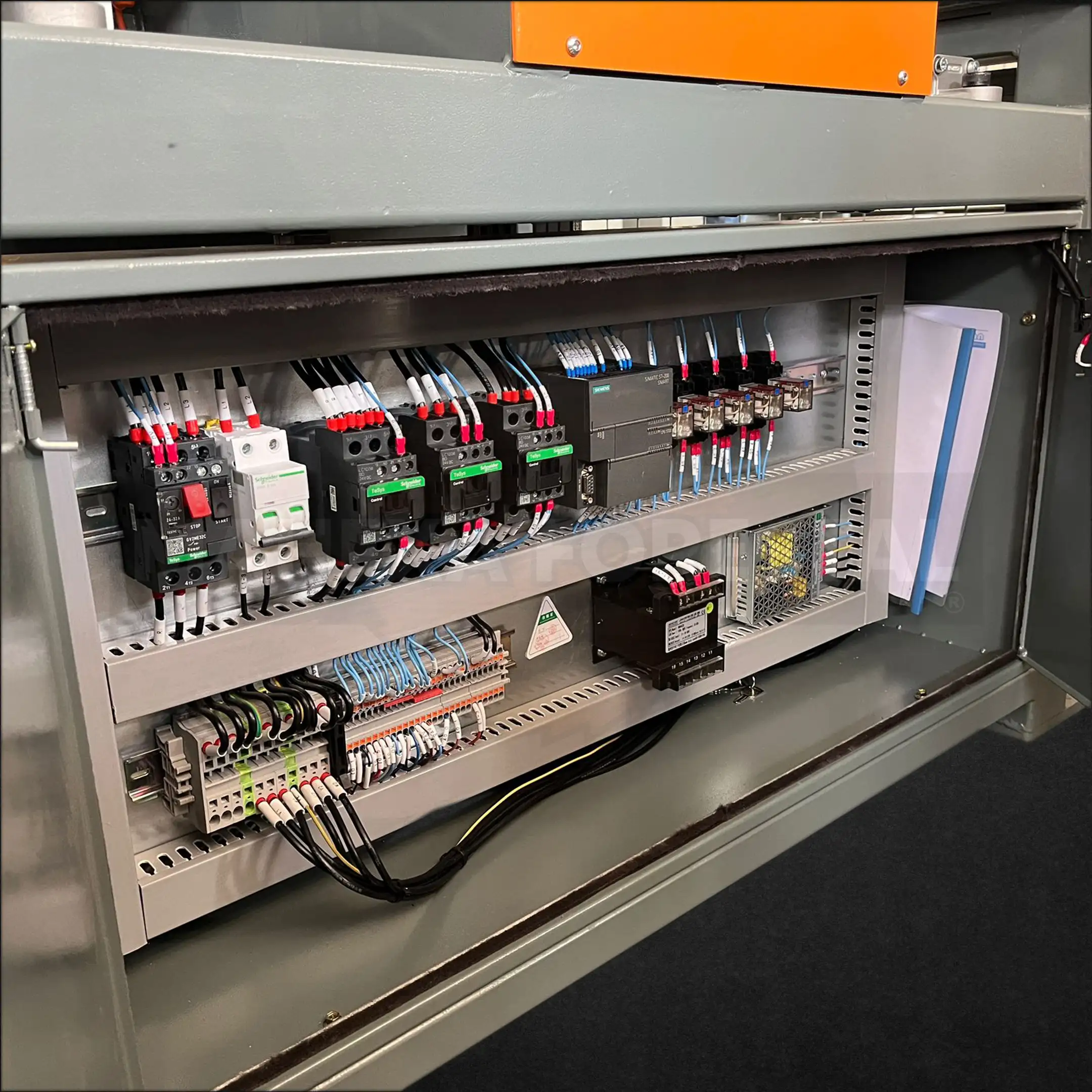

| Componentes eléctricos |
Schneider |
| Sistema de control |
Siemens |
| Ductos de recolección de aserrín |
1 ducto de 150 mm |
