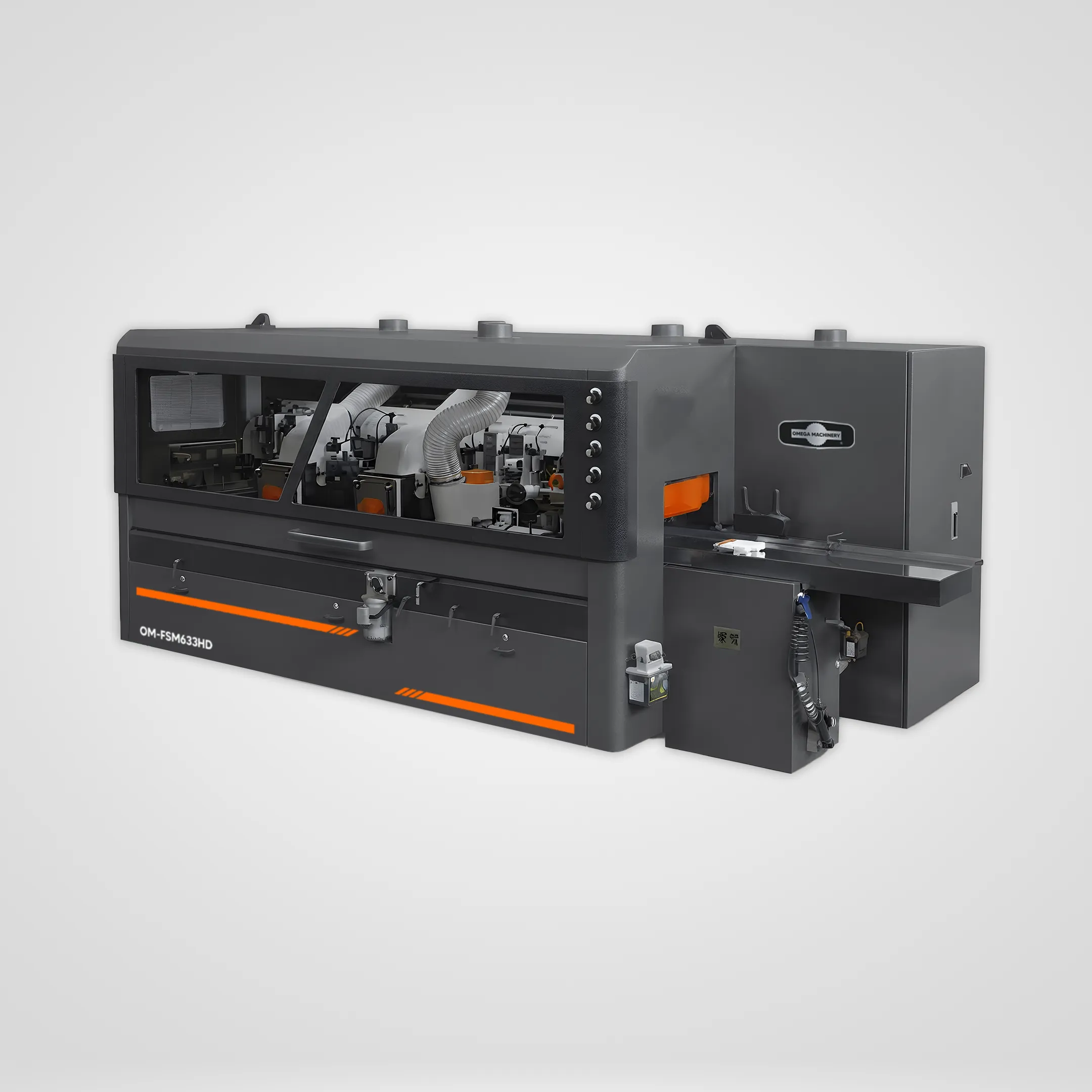

La molduradora de cuatro caras OM-FSM633HD es un equipo industrial para el cepillado y moldurado longitudinal de madera, orientado a la fabricación de muebles, componentes de carpintería y perfiles de madera. Su configuración de seis cabezales permite trabajar las caras superiores, inferiores y laterales de la pieza durante su paso por la máquina. Ofrece un ancho de trabajo de 25 mm a 330 mm y un espesor de 10 mm a 250 mm.
Su alimentación mediante rodillos permite desplazar la madera a una velocidad regulable de 5 a 60 m/min. La mesa de entrada de 200 cm proporciona apoyo para introducir y guiar el material, con una longitud mínima de pieza de 400 mm bajo alimentación continua.
El equipo integra motores independientes para los seis ejes de corte, control de avance mediante variador de frecuencia y un motor de elevación. Cuenta con seis tomas de extracción deaserrín para conectarse a un sistema externo de recolección.
CARACTERÍSTICAS
- Configuración de seis cabezales: integra dos flechas inferiores, dos superiores, una lateral derecha y una lateral izquierda para distribuir las operaciones de cepillado y moldurado.
- Capacidad para piezas de distintas secciones: admite anchos de 25 mm a 330 mm y espesores de 10 mm a 250 mm, bajo los diámetros de referencia de herramienta indicados en las especificaciones.
- Motores principales independientes: las seis flechas de corte cuentan con motores propios, más los motores auxiliares suman una potencia total instalada de 102 kW (136.8 HP).
- Avance regulable mediante variador de frecuencia: permite ajustar la velocidad de alimentación de 5 a 60 m/min de acuerdo con las condiciones de trabajo.
- Flechas de corte de 50 mm de diámetro: admiten herramientas de distintos diámetros de corte, según la posición del cabezal.
- Mesa de alimentación de 200 cm: proporciona una superficie de apoyo para la entrada del material y cuenta con ajuste de mesa y guía de referencia de 10 mm.
- Alimentación mediante rodillos de 140 mm de diámetro: incorpora elementos de alimentación de cuatro secciones de 50 mm de ancho.
ESPECIFICACIONES
| DIMENSIONES Y PESO APROXIMADOS DE LA MOLDURADORA |
| Longitud |
5.25 m |
| Ancho |
2.2 m |
| Altura |
2.18 m |
| Peso |
9,000 kg |
| POTENCIA DE LOS MOTORES INSTALADOS |
| 1er eje horizontal inferior |
15 kW (20 HP) |
| 2do eje horizontal inferior |
15 kW (20 HP) |
| Eje vertical derecho |
11 kW (15 HP) |
| Eje vertical izquierdo |
15 kW (20 HP) |
| 1er eje horizontal superior |
18.5 kW (25 HP) |
| 2do eje horizontal superior |
15 kW (20 HP) |
| Motor de elevación |
1.5 kW (2 HP) |
| Motor de alimentación |
11 kW (15 HP) |
| Potencia total aproximada |
102 kW (136.8 HP) |
| Voltaje y fases |
220V Trifásico, 60Hz |
| CAPACIDAD DE CORTE |
| Rango de ancho de corte |
25 mm a 330 mm |
| Rango de espesor de corte |
10 mm a 250 mm |
| Longitud mínima del material en alimentación |
400 mm |
| Rodillos auxiliares de presión lateral para piezas cortas |
Opcionales |
| CARACTERÍSTICAS DE LA MOLDURADORA |
| Longitud de mesa de alimentación |
2,000 mm (6.6’) |
| Rango de velocidad de alimentación |
5 a 60 m/min |
| Revoluciones por minuto |
6,000 RPM a 7,000 RPM |
| Rango de diámetro de la herramienta de corte del 1er eje horizontal inferior |
125 mm a 180 mm |
| Rango de diámetro de la herramienta de corte del 2do eje horizontal inferior |
125 mm a 300 mm |
| Rango de diámetro de la herramienta de corte para el eje vertical derecho |
125 mm a 230 mm |
| Rango de diámetro de la herramienta de corte para el eje vertical izquierdo |
125 mm a 250 mm |
| Rango de diámetro de la herramienta de corte del 1er eje horizontal superior |
125 mm a 250 mm |
| Rango de diámetro de la herramienta de corte del 2do eje horizontal superior |
125 mm a 250 mm |
| Diámetro de las flechas |
50 mm |
| Diámetro del rodillo alimentador |
140 mm (5-1/2”) |
| Presión de aire requerida |
90 psi |
| Cantidad de tomas de extracción de aserrín |
6 tomas |
| Diámetro de la toma de extracción de aserrín |
180 mm (7”) |
