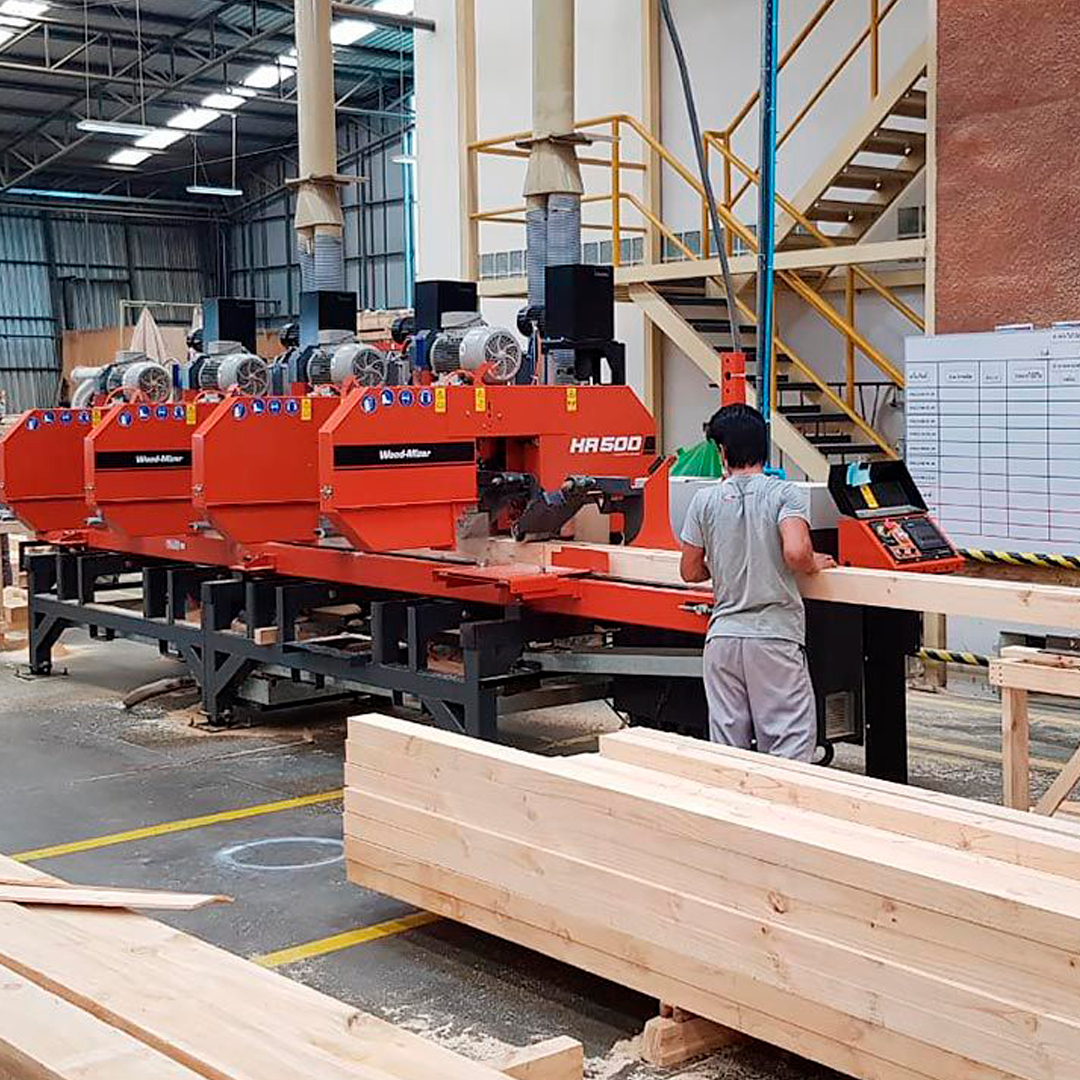

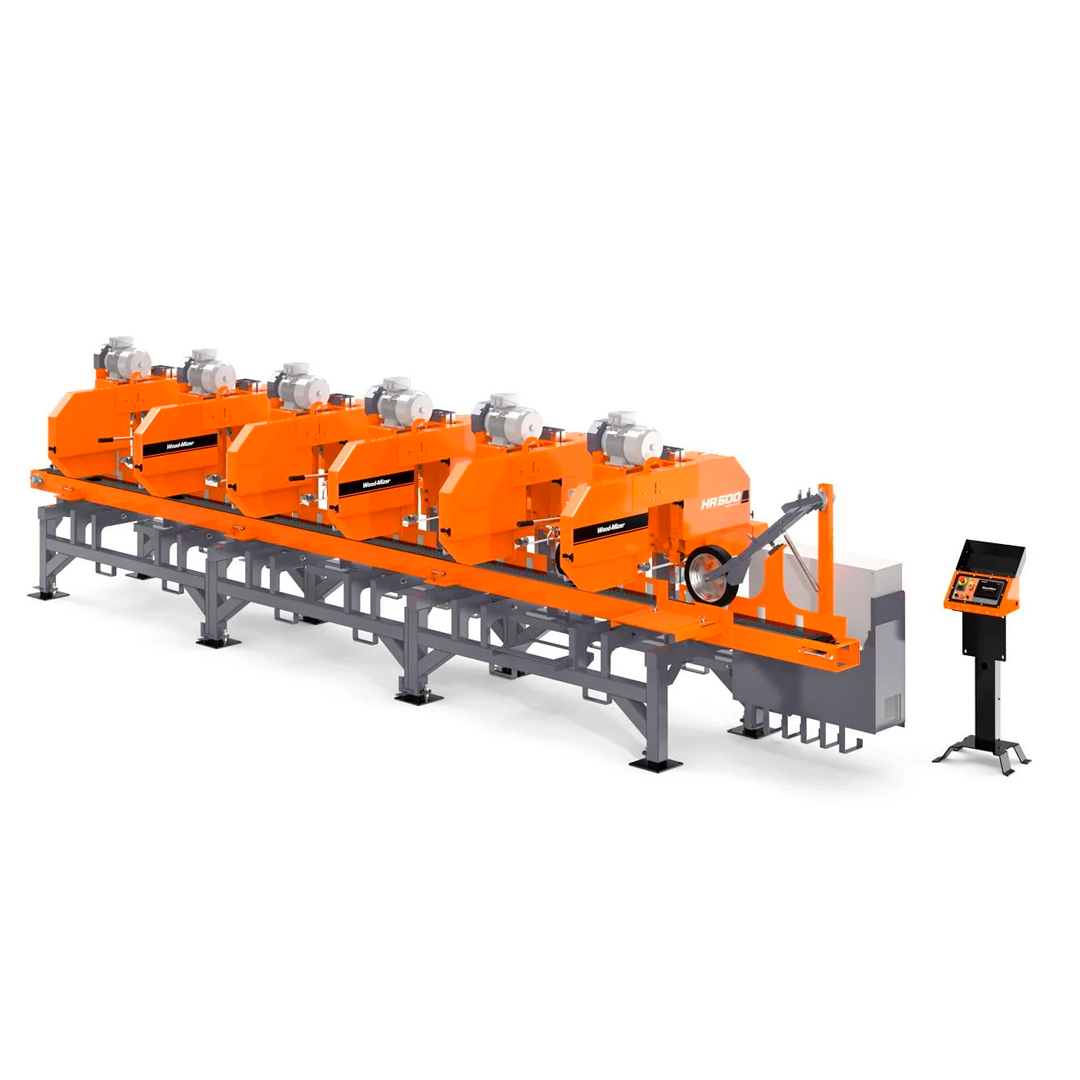

El diseño modular de la HR500 le permite agregar cabezales adicionales posteriormente entre uno hasta seis, así para producir hasta seis tablas y un bloque en una sola pasada. Para trozas cortas, de menos de 1,2 m de longitud, o material con tensión interna, existe un rodillo doble de acero opcional.
Un pedestal de control independiente alberga todos los controles de la reaserradora. La lubricación de la sierra y el sistema hidráulico de tensión de la sierra están situados en el centro para aumentar la productividad y facilitar el acceso a estas funciones. De serie, los cabezales de la reaserradora se ajustan manualmente mediante un tornillo.
También se puede añadir un Setworks opcional con movimiento vertical eléctrico para maximizar la productividad. Asimismo, las mesas de rodillos del sistema manual de retorno de trozas permiten devolver las trozas sin acabar a la reaserradora.
CARACTERÍSTICAS
- Diseño modular
Amplie la maquina al ritmo que se expande su negocio añadiendo módulos de cabezales al sistema base.
- Cabezal inclinable de 0° a 8°
Produzca una gran variedad de productos angulares fácilmente con sus cabezales inclinables.
- Rodillos de sujeción
Mantienen las trozas sujetas a la vía transportadora.
- Lubricación de sierra integrada
Mantiene las sierras libre de residuos instalando a su propio tanque de agua.
- Tensión y lubricación de la sierra centralizada
Cada módulo tiene su tensión y lubricación centralizada para dos cabezales.
- Banda transportadora de acero
La banda de acero proporciona una vida útil más larga en comparación de las bandas de caucho.
ESPECIFICACIONES
| DIMENSIONES Y PESO APROXIMADO DE LA REASERRADORA |
| Longitud |
1 y 2 Cabezales – 3.5 m (11′ 6″)
3 y 4 Cabezales – 6.4 m (21′)
5 y 6 Cabezales – 8.6 m (28′ 2″) |
| Ancho |
2.1 m (6′ 9″) |
| Altura |
1.9 m (6′ 3″) |
| Altura de la mesa |
94 cm (37″) |
| Peso |
5,130 kg |
| POTENCIA DEL MOTOR INSTALADO |
| Motor eléctrico |
11 kW (15 HP) |
| Voltaje y fases |
440V Trifásico, 60 Hz |
| CAPACIDAD DE CORTE |
| Anchos de corte |
76 mm a 300 mm (3″ a 11.8″) |
| Altura máxima del bloque |
400 mm (15.75″) |
| Altura máxima del bloque (con rodillos especiales) |
230 mm (9″) |
| Alturas de corte |
6 mm a 200 mm (1/4″ a 7.8″) |
| Longitudes del tronco |
1.2 m a 3.6 m (47″ a 12′)
(Para longitudes de más de 3.6 m se requieren mesas adicionales) |
| Producción máxima en condiciones óptimas |
Variable |
| CARACTERÍSTICAS DE LA SIERRA |
| Longitud de la sierra |
401 cm (158″) |
| Ancho de la sierra |
32 mm (1-1/4″) / 38 mm (1-1/2″) |
| Espesor de la sierra |
1.07 mm |
| Diámetro de los volantes |
60 cm |
| CARACTERÍSTICAS DEL CABEZAL DE CORTE |
| Número de cabezales |
1 a 6 cabezales |
| Sistema de alimentación |
Banda transportadora de acero de 38 cm (15.2″) |
| Velocidad de avance |
0 a 20 m/min |
| CARACTERÍSTICAS DE LA BANCADA Y MANEJO DE TRONCOS |
| Transportador |
Steel Belt Conveyor 285 mm |
| Sujeción |
Hold-Down Rollers superiores |
| Opcionales |
Mesa de retorno y rodillos cruzados |
