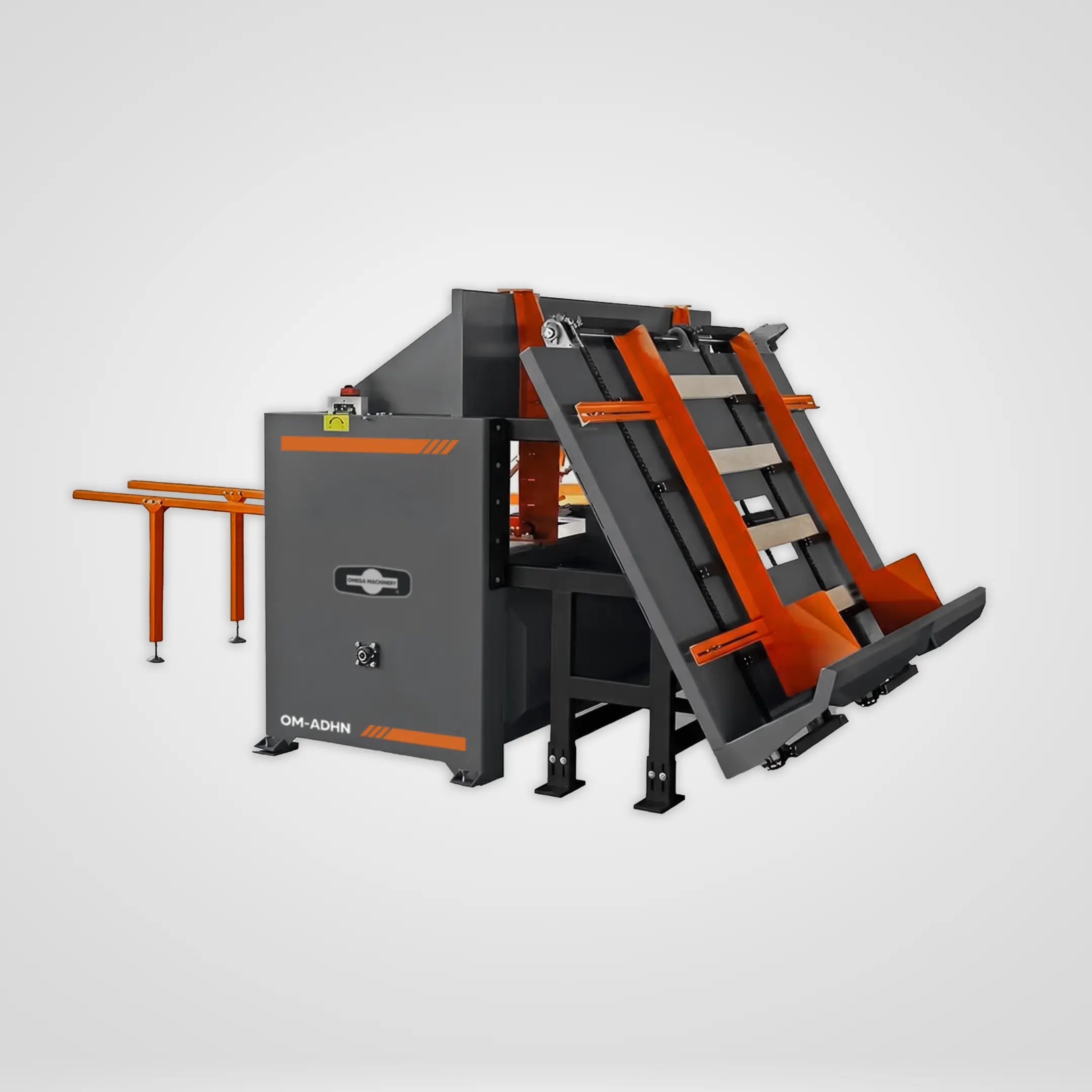

La resacadora doble OM-ADHN para tarimas tipo americano, diseñada para realizar resaques uniformes y precisos en los largueros utilizados para fabricar tarimas de cuatro entradas. Su sistema de doble cabezal, alimentación automática y control mediante PLC Siemens permite mantener un proceso continuo con una producción de 1,500 a 1,800 piezas por hora.
El equipo procesa piezas de madera con longitudes de 80 cm a 180 cm y permite realizar resaques de hasta 230 mm (9”) de ancho y 70 mm de profundidad. La posición y profundidad del resaque pueden ajustarse de acuerdo con las dimensiones requeridas para permitir la entrada lateral de las uñas del montacargas.
Cuenta con cabezales equipados con cortadores indexables de aleación, los cuales permiten aprovechar diferentes filos antes de sustituirlos. También incorpora arranque estrella-triángulo, conveyor para la salida de desperdicio y dos puertos de extracción de 150 mm (6”) para conectarse a un sistema colector de aserrín.
CARACTERÍSTICAS
- Resacadora doble diseñada para fabricar largueros para tarimas tipo americano de cuatro entradas.
- Sistema de doble cabezal para realizar el resaque de la madera de manera uniforme y continua.

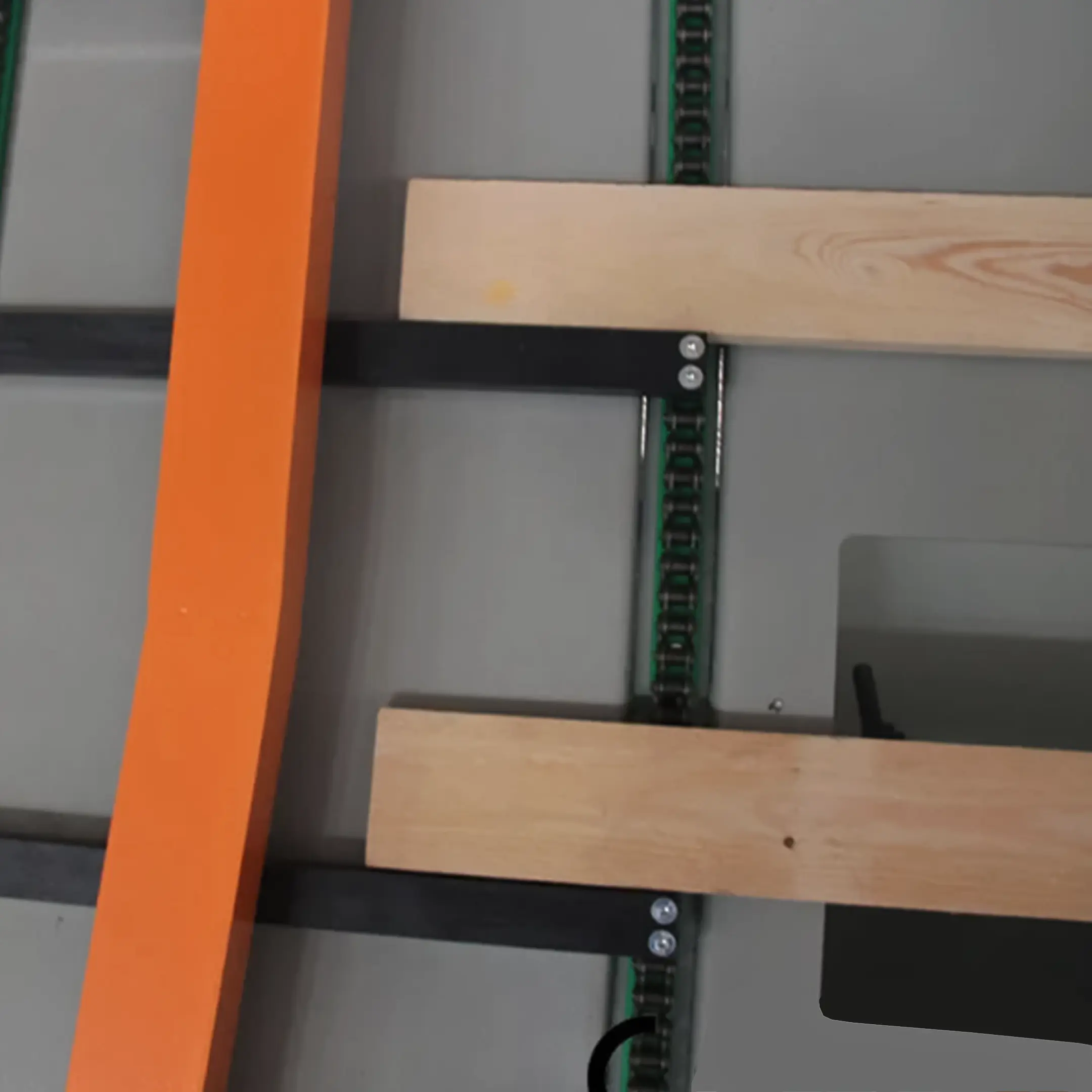

- Alimentador automático con sistema de elevación y suministro de material.
- Producción en condiciones óptimas de 1,500 a 1,800 piezas por hora.
- Operación eficiente con una sola persona para supervisar la alimentación y el proceso de resaque.
- Control automático mediante PLC Siemens para obtener ciclos de trabajo precisos y repetibles.
- Capacidad para procesar piezas de madera con longitudes de 80 cm a 180 cm.
- Ancho máximo de resaque de 228.6 mm (9”) expandible hasta 14” (opcional).
- Profundidad de resaque ajustable hasta un máximo de 0 a 65 mm.
- Tolerancia máxima de 1 mm para mantener uniformidad entre las piezas procesadas.

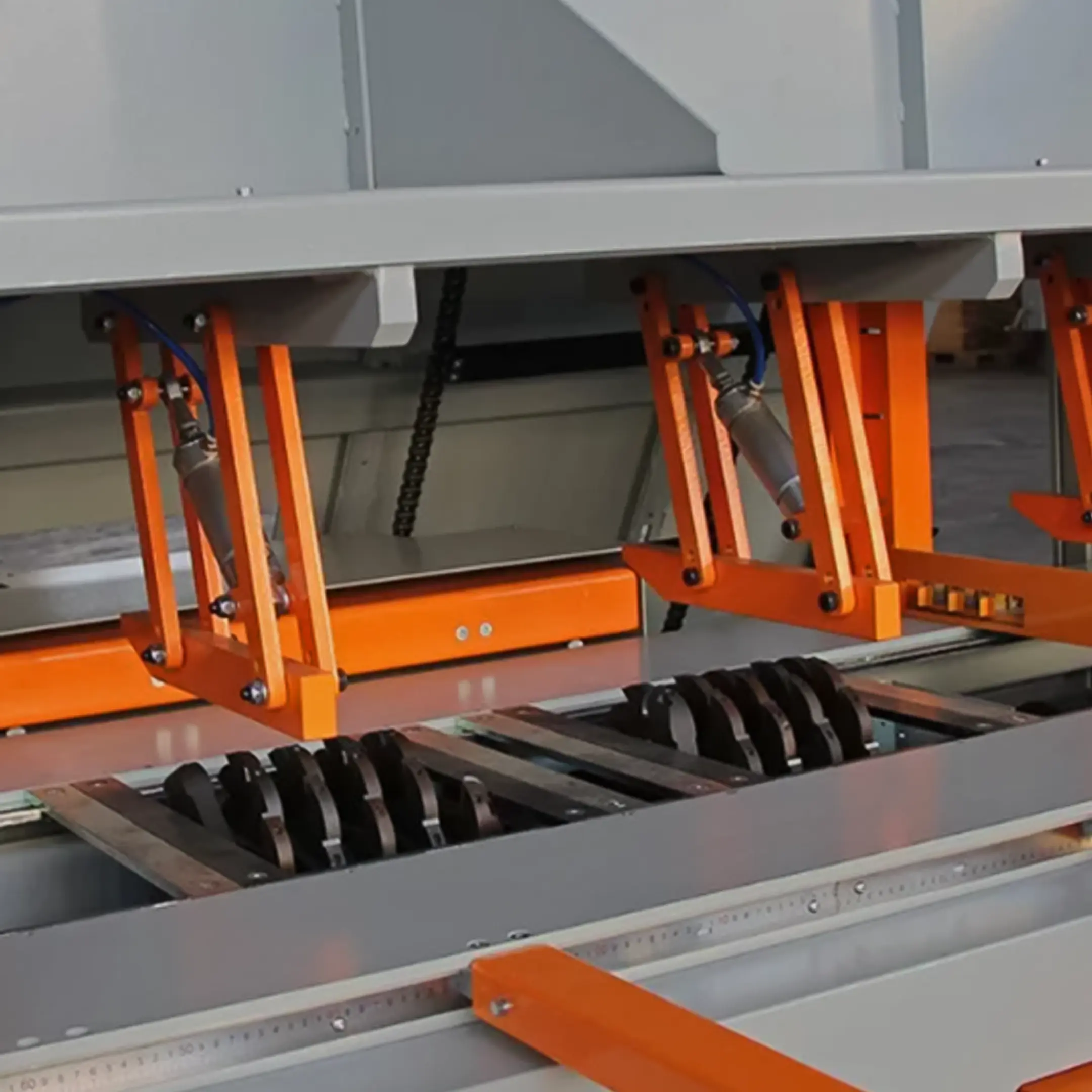

- Dos cabezales con cortadores indexables de aleación.
- Configuración de corte compuesta por 2 cortadores laterales y 14 cortadores centrales.
- Radio de resaque de 25.4 mm (1”).
- Arranque estrella-triángulo para reducir la corriente inicial de los motores.
- Conveyor integrado para la salida del desperdicio generado durante el resaque.
- Dos puertos de extracción de 150 mm (6”) para retirar aserrín y residuos.
- Estructura industrial con un peso neto aproximado de 1,800 kg.
ESPECIFICACIONES
| DIMENSIONES Y PESO APROXIMADO DE LA RESACADORA |
| Longitud |
460 cm |
| Ancho |
276 cm |
| Altura |
180 cm |
| Peso |
1,800 kg |
| POTENCIA DE LOS MOTORES INSTALADOS |
| Motor principal |
32 kW (42.9 HP) |
| Voltaje y fases |
220V / 440V Trifásico 60 Hz |
| CAPACIDAD DE RESAQUE |
| Rango de longitud del material |
800 mm a 1,800 mm (31-1/2” a 71”) |
| Rango de ancho del material |
80 mm a 120 mm |
| Rango de espesor del material |
20 mm a 120 mm |
| Longitud máxima de resaque |
150 mm (6”) para múltiples piezas |
| Ancho máximo del resaque |
0 a 228.6 mm (9”) configuración estándar expandible hasta 360 mm (14”) opcional |
| Rango de profundidad del resaque |
0 mm a 65 mm |
| Número de cabezales de corte |
2 cabezales |
| Distancia interior máxima entre los cabezales |
300 mm |
| Distancia exterior máxima entre los cabezales |
1,400 mm |
| Diámetro de los cabezales |
305 mm (12”) |
| Número de platos portacuchillas |
2 laterales + 14 centrales expandibles hasta las 14” |
| Radio de resaque |
8 piezas por cabezal con 9” de corte |
| Número de cuchillas laterales |
25.4 mm (1”) |
| Radio de corte |
2 piezas por cabezal con 1” de corte |
| Número de cuchillas centrales |
14 piezas por cabezal con 9” de corte |
| Productividad |
1,500 a 1,800 piezas/h |
| CARACTERÍSTICAS GENERALES ADICIONALES DEL EQUIPO |
| Sistema de alimentación de la madera |
Automático |
| Presión de Aire |
Cilindro 87 psi a 107 psi |
| Consumo de aire |
0.2 m³/min |
| Sistema neumático |
AirTAC |
| Componentes eléctricos |
Schneider |
| Sistema de control |
Siemens PLC |
| Ductos de recolección de aserrín |
2 ductos de 150 mm (6”) |
