Descripción
Omega Machinery Inc es una marca registrada en varios países que agrupa a un consorcio de fábricas líderes en sus mercados a nivel mundial. Todos nuestros equipos son fabricados con la mayor tecnología disponible. Nuestros procesos de fundición cumplen con los más altos estándares de calidad. Cuerpos de trabajo diseñados para evitar la vibración que incluyen una gran cantidad de acero, lo que los hace lograr un desempeño completamente confiable garantizando una vida útil durante muchos años de trabajo. Todos los procesos de maquinado se realizan con equipos CNC. Sólo utilizamos componentes eléctricos y neumáticos de marcas líderes a nivel mundial, logrando con esto un fácil suministro de refacciones y minimizando tiempos. Debido a los constantes avances en ingeniería y tecnología el fabricante se reserva el derecho de actualizar o modificar diseño, especificaciones y características de los equipos sin previo aviso. Las imágenes utilizadas podrían no corresponder al 100% con el producto recibido.
DESCRIPCIÓN

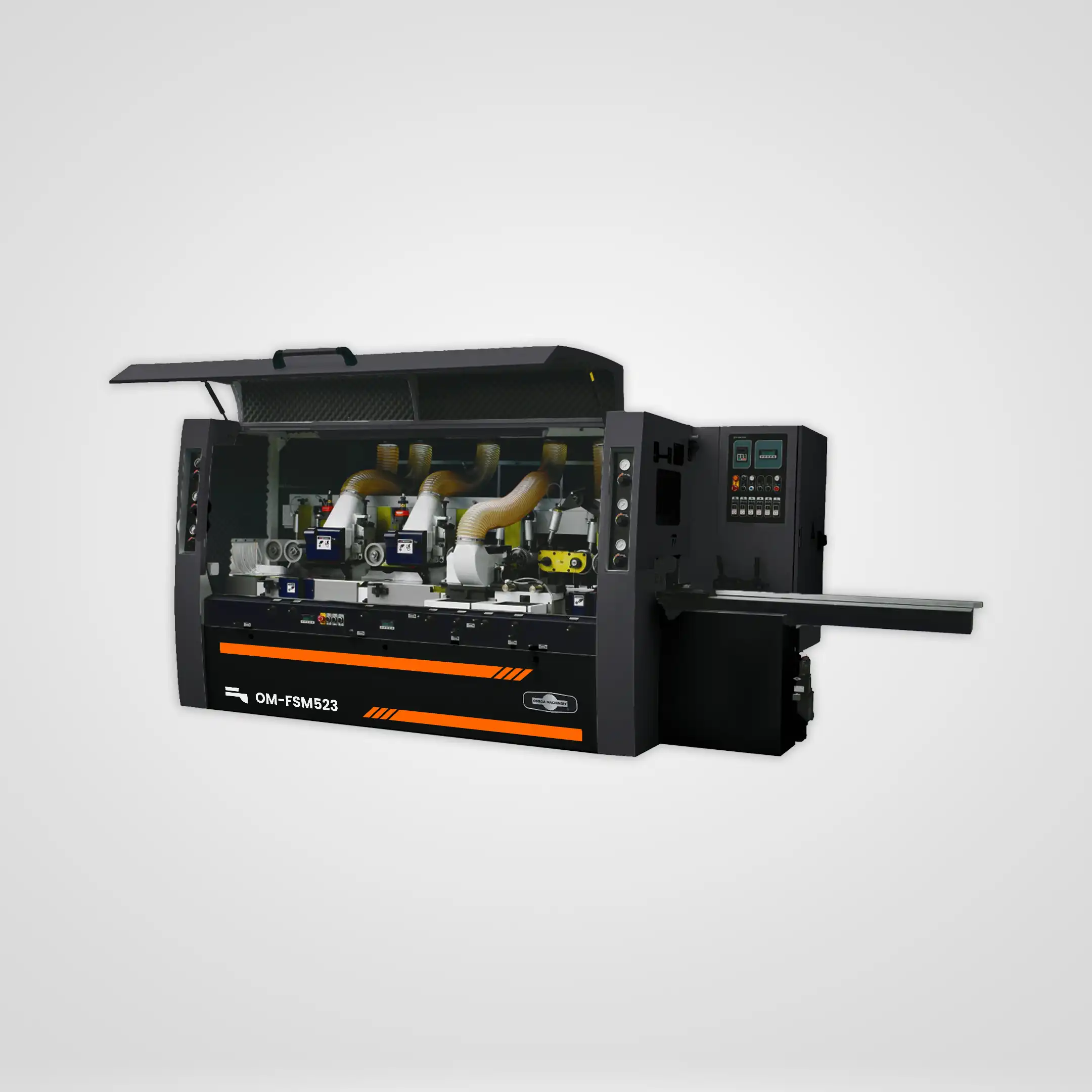

La OM-FSM523 se orienta a quienes necesitan versatilidad adicional en el moldurado de cuatro caras. Gracias a sus 5 ejes, esta máquina logra perfiles más elaborados, optimizando así el flujo de trabajo y disminuyendo la necesidad de pasadas sucesivas.
Con una estructura robusta y un sistema de alimentación confiable, garantiza un control preciso del espesor y la dimensión final, fundamental para la producción de pisos y marcos de alta calidad. Su rango de ancho de 25 a 230 mm la hace apta para una variedad de aplicaciones, desde carpintería residencial hasta uso comercial.
La facilidad en el cambio de herramientas y ajustes de ejes permite responder ágilmente a diseños personalizados, reduciendo los tiempos de inactividad. Además, el énfasis en la extracción efectiva de polvo contribuye a un espacio de trabajo ordenado y seguro.
CARACTERÍSTICAS
Cinco ejes para cepillado y moldurado simultáneo de mayor complejidad.
Estructura industrial que soporta producciones continuas sin desajustes.
Sistema de alimentación estable, asegurando acabados homogéneos.
Rango amplio (hasta 230 mm) adecuado para múltiples aplicaciones madereras.
Cambio fácil de cuchillas y ajustes de cada eje, reduciendo tiempos muertos.
Foco en la limpieza mediante eficientes tomas de extracción de aserrín.
ESPECIFICACIONES
DIMENSIONES Y PESO APROXIMADOS DE LA MOLDURADORA
Longitud
385 cm
Ancho
177 cm
Altura
188 cm
Peso
4,200 Kg
POTENCIA DE LOS MOTORES INSTALADOS
1er eje horizontal inferior
7.5 kW (10 HP)
2do eje horizontal inferior
7.5 kW (10 HP)
Eje vertical derecho
7.5 kW (10 HP)
Eje vertical izquierdo
7.5 kW (10 HP)
Eje horizontal superior
11 kW (15 HP)
Motor de elevación de la mesa de alimentación
0.75 kW (1 HP)
Motor de alimentación
4 kW (5.5 HP)
Potencia total aproximada
45.75 kW (62 HP)
Voltaje y fases
220V Trifásico / 440V Trifásico, 60Hz
CAPACIDAD DE CORTE
Rango de ancho de corte
25 mm a 230 mm
Rango de espesor de corte
8 mm a 160 mm
Rodillos auxiliares de presión lateral para piezas cortas
Opcionales
CARACTERISTICAS DE LA MODURADORA
Longitud de mesa de alimentación
1,970 mm
Rango de velocidad de alimentación
6 m/min a 36 m/min
Diámetro de las flechas
40 mm (opción a 50 mm)
Revoluciones por minuto
6,200 RPM
Diámetro de la herramienta de corte del eje horizontal inferior
125 mm
Rango de diámetro de la herramienta de corte del 2do eje horizontal inferior
125 mm a 200 mm
Rango de diámetro de la herramienta de corte para el eje vertical derecho
125 mm a 180 mm
Rango de diámetro de la herramienta de corte para el eje vertical izquierdo
125 mm a 180 mm
Rango de diámetro de la herramienta de corte del eje horizontal superior
125 mm a 180 mm
Diámetro del rodillo alimentador
140 mm
Presión de aire requerida
90 psi
Diámetro de la toma de extracción de aserrín
140 mm
